ABB安全继电器“指示灯不亮”故障维修指南
一、故障典型表现

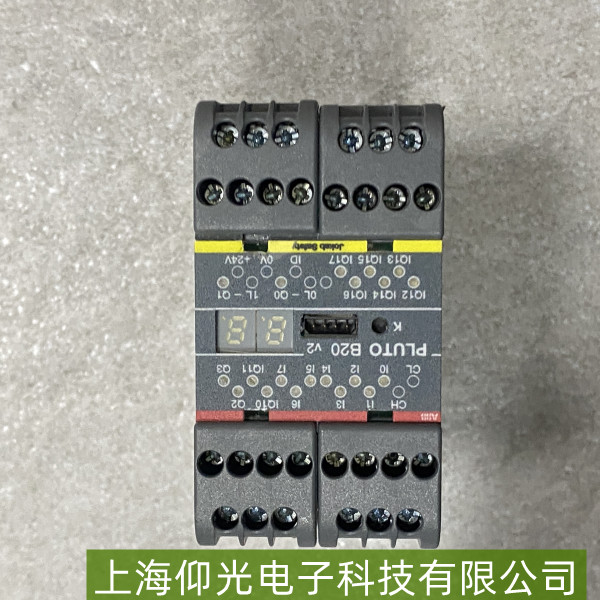

ABB安全继电器（如常见的PNOZ系列、SIL3认证型号）“指示灯不亮”时，通常伴随以下现象：
无状态指示：继电器面板上的电源指示灯（如绿色）、通道状态灯（如黄色/红色）均熄灭，或仅部分灯异常（如电源灯亮但通道灯不亮）；
功能失效：关联的安全设备（如急停按钮、安全门锁）无法触发停机保护，或控制系统报“安全回路断开”故障；
外部表现：若继电器为控制回路核心元件，可能导致设备无法启动或突然停机。
二、基础排查步骤
电源检查：
确认继电器供电正常：用万用表测量输入电压（常见为24V DC或230V AC，需严格匹配型号规格），检查电源模块输出是否稳定（波动范围±10%）。若电压为0V或远低于额定值，需排查电源线是否断路、熔断器是否熔断（如24V回路中的0.5A保险丝）。
检查接线端子：确认电源线（L+/L-或+/-）与继电器输入端子连接牢固，无松动、氧化或虚接（可用螺丝刀紧固后复测电压）。
指示灯自身检查：
目视观察指示灯LED是否损坏（如灯珠发黑、灯座接触不良）。可通过短接测试（若继电器支持强制点亮功能，按手册操作验证指示灯电路是否正常）或替换同型号继电器对比判断。
三、深入维修方法
内部电路故障：
若电源输入正常但指示灯仍不亮，可能是继电器内部电源转换模块故障（如DC-DC降压电路损坏）或指示灯驱动电路异常。需用万用表检测继电器内部关键点电压（如电源模块输出端是否为指示灯工作电压，通常LED需2-3V正向压降），或拆开外壳（需专业技能）检查焊点是否脱焊、元件（如电阻、电容）是否烧毁。
注意：非专业人员不建议自行拆解，避免破坏密封性或静电损坏敏感元件。
通道故障联动：
部分ABB安全继电器的指示灯依赖安全通道（如急停回路、光幕信号）的闭合状态。若所有通道均未接通（如急停按钮未按下或安全门锁断开），指示灯可能保持熄灭。需检查安全输入回路（如端子X1/X2的接线）是否导通（用万用表测通断），并确认外部安全设备（如按钮触点、门锁开关）无机械卡死或损坏。
参数/配置错误：
若继电器支持编程设置（如通过PASvisu软件配置通道逻辑），需检查是否误设置了“指示灯禁用”功能，或通道逻辑与实际接线不匹配（如将常开触点误接为常闭）。
四、维修后验证
修复后需进行以下测试：
通电后观察电源指示灯是否常亮（确认供电正常）；
模拟安全输入信号（如按下急停按钮或闭合安全门锁），检查对应通道指示灯是否按逻辑点亮（如故障时红灯亮，复位后绿灯亮）；
联动设备测试：确认安全继电器能正常触发停机保护（如按下急停后设备立即断电）。
