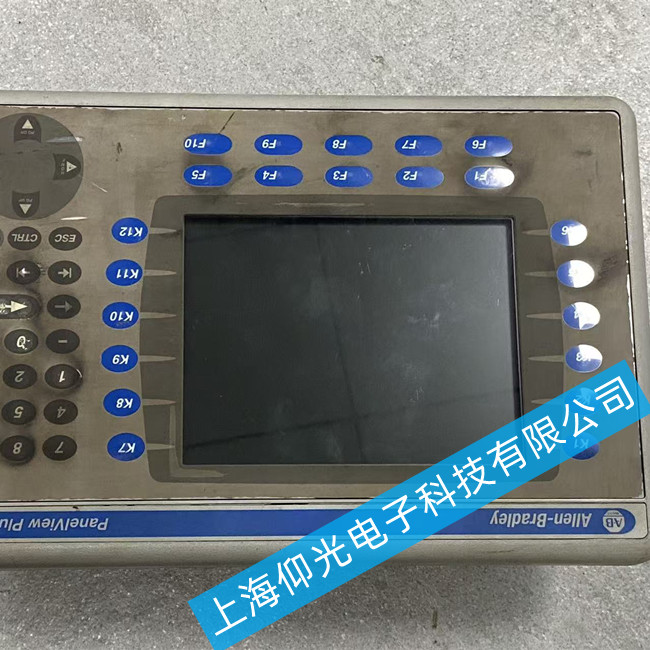

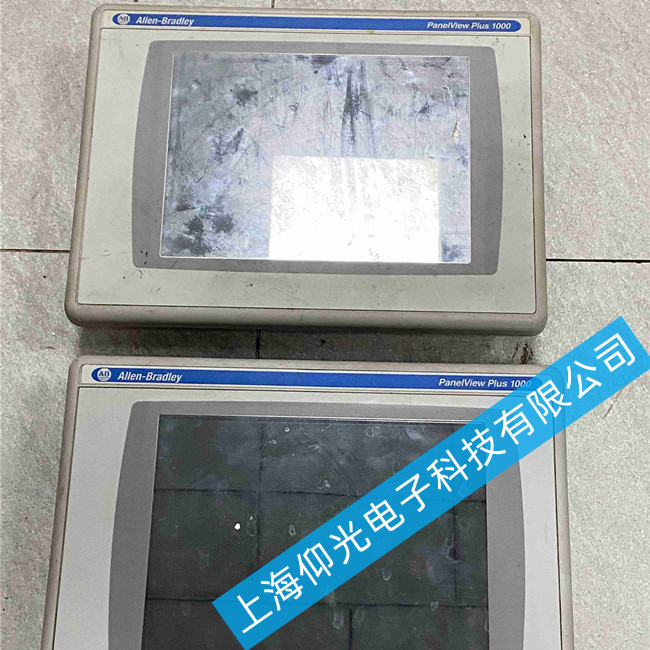

AB触摸屏维修2711P-T7C4D2TP花屏故障维修
AB 触摸屏 2711P-T7C4D2TP 花屏故障核心定位为‌逻辑控制板信号处理异常‌或‌液晶屏/LVDS 排线接触不良‌，电源及背光电路通常正常；需拆机检测板级元件（电容漏电、芯片虚焊）或更换屏线/屏幕 。‌‌
故障成因与排查逻辑
‌逻辑控制板故障（高概率）‌：花屏但背光亮、有图像轮廓，多为板载贴片电容漏电、Gamma 校正芯片（如 AS15 类等效电路）过热失效或 CPU 虚焊导致信号处理错误 。
‌连接链路问题‌：内部 LVDS 排线松动、氧化或断裂，造成像素数据丢包，表现为条纹、马赛克或色彩乱码 。
‌液晶面板物理损坏‌：若花屏伴随固定坏点、漏液或受外力撞击史，且更换排线/板卡无效，则为液晶玻璃层不可逆损伤 。
‌排除项‌：花屏故障通常‌排除‌电源板（坏则黑屏）和高压背光板（坏则无光）问题，无需优先检修这两部分 。‌‌
维修操作步骤（专业级）
‌断电拆机与外观检查‌：断开所有电源，拆解外壳，检查内部排线接口是否松动、金手指氧化，重新插拔并清洁 LVDS 线缆 。
‌板级元件检测‌：使用万用表测量逻辑板信号处理电路，重点排查并排电容是否短路/漏电（正反向电阻均极小），检查 Gamma 校正芯片是否发烫异常 。
‌交叉验证法‌：若有同型号良品机，互换逻辑控制板测试；若故障随板转移，确认为主板损坏，需‌加焊 CPU/存储芯片‌或‌更换逻辑板‌ 。
‌屏幕替换测试‌：若逻辑板确认正常，则判定为液晶屏本体损坏，需更换整块 LCD 模组（工业屏通常不支持单独修复液晶层）。‌‌
维修决策建议
‌自行处理边界‌：仅建议尝试“重插排线”和“清洁接口”；涉及拆屏、BGA 加焊、芯片更换需专业设备（热风台、编程器），非专业人员极易扩大损坏 。
‌成本评估‌：2711P 系列逻辑板维修费用约为新机价格的 30%-50%；若屏幕本体损坏，更换总成成本接近新机，建议对比二手良品或官方翻新件 。

‌数据备份‌：维修前若设备可短暂启动，务必通过 RS232/以太网备份应用程序（.mer 文件），防止主板重置导致程序丢失 。‌‌

‌
AB触摸屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
