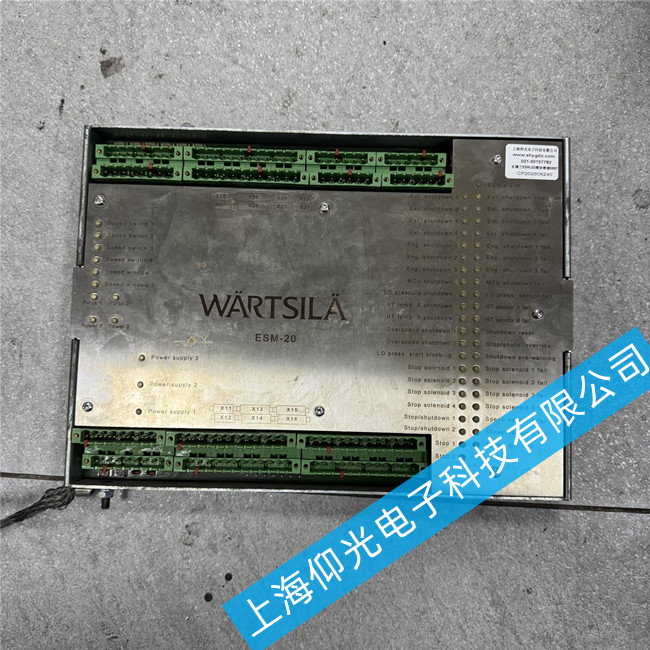

瓦锡兰控制模块维修ESM-20无法运行维修方法
🔌 外部供电与基础回路排查
供电稳定性检测‌：用万用表带载测量模块供电电压，确认数值稳定在‌DC 24V±10%‌范围内，纹波＜100mV，排查前端空开熔断、端子氧化虚接、电源线老化破损等问题。
接地系统校验‌：检测模块外壳对地电阻＜1Ω，接地线截面积≥4mm²，确保模块地、传感器地、机体地可靠单点连接，消除多点接地环流引发的信号干扰。
外围线路检查‌：将模块的转速信号线、执行器控制线与动力线分开走线，间距≥20cm，排查屏蔽层破损、接头进水、电缆老化等问题，避免强电干扰导致模块逻辑紊乱。
💻 外围传感器与执行器排查
转速传感器回路检测‌：检查双路冗余转速传感器ST173/ST174，确认传感器与飞轮/凸轮轴齿面间隙保持在‌1.5–2.5mm‌，无铁屑、油污附着；用万用表测量传感器输出的交流脉冲信号，确认信号幅值随转速正常变化。
执行机构动作测试‌：手动触发紧急停车电磁阀（ESD），确认阀芯无卡滞、线圈无烧蚀，燃油切断动作响应时间＜100ms，排查执行器故障导致模块无法正常输出运行指令的问题。
信号模拟器校验‌：用转速信号模拟器向模块注入0–400Hz标准脉冲，观测模块面板的speed pulse指示灯是否随信号正常闪烁，对比双路转速反馈差值，确认差值≤2%。
🔧 模块本体硬件维修
电源回路检修‌：开盖检查板载保险，更换熔断的同规格保险；检测DC-DC转换电路，修复或更换损坏的5V/3.3V电源转换芯片，排除电源板故障导致模块无法启动的问题。
核心电路维修‌：目视检查电路板，清理烧黑、鼓包的损坏元件，补焊虚焊的输入输出通道引脚，更换老化的内部安全继电器，修复信号处理回路的硬件故障。
固件与参数恢复‌：断电5-10分钟后重启模块，若仍无法运行，重刷匹配版本的原厂固件，按瓦锡兰标准恢复所有安全保护参数，排除固件崩溃、参数错乱引发的死机故障。
✅ 最终功能验证
维修完成后先执行静态模拟测试：模拟115%额定转速信号，确认模块在100ms内触发紧急停车指令；再进行动态空载升速测试，确认模块全程运行稳定，所有安全保护逻辑完全符合原厂标准，才能正式投入使用。

如果自行排查后故障仍未解决，建议联系瓦锡兰官方技术支持或授权的专业船舶自动化维修服务商，进行深度芯片级硬件检测。
