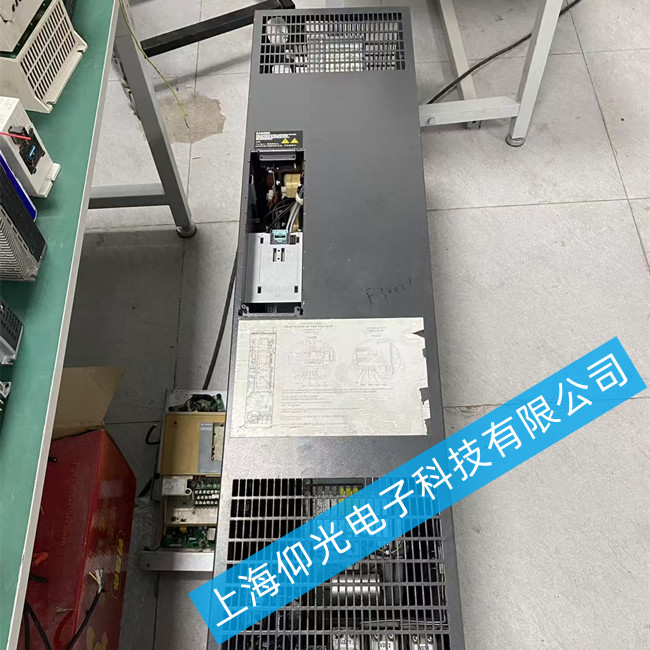

西门子变频器维修6SL3224-0XE41-6UA0模块损坏维修
🔍 6SL3224-0XE41-6UA0模块基础信息

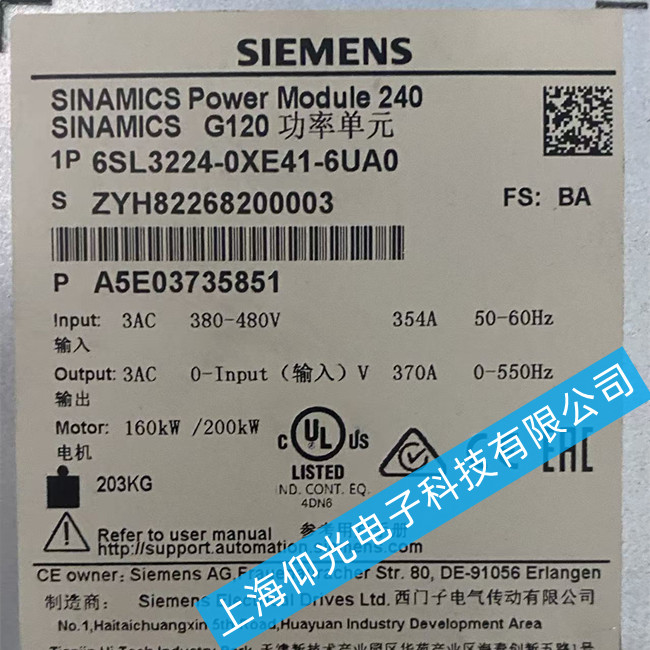

该型号属于西门子G120系列PM240功率模块，额定功率‌160kW‌，采用二极管单象限整流结构，内置制动斩波器，适配3AC 380~480V电网，是重载输送、风机水泵等场景的常用大功率驱动单元。
🛠️ 模块损坏常见故障定位
‌整流侧故障‌
现象：静态测量PN间反向电阻异常，报F30003直流母线欠压
成因：主电源缺相、整流桥击穿、充电回路接触器损坏
排查：用万用表二极管档测试整流桥续流二极管性能，确认进线电压是否正常
‌逆变侧IGBT损坏‌
现象：上电即报F30001过流、F30022 UCE监控，严重时内部冒烟
成因：多次过载、电机相间短路、驱动板光耦隔离失效
排查：脱开电机电缆做空载自检，区分机外负载故障与模块内部硬件损坏
‌母线与采样回路故障‌
现象：报F30024电流检测实际值错误，伴随A05006预警
成因：滤波电容漏液鼓包、电流采样板老化、电压检测回路断线
排查：测量直流母线实际电压，对比面板r0026参数显示值是否一致
‌开关电源类故障‌
现象：上电无显示、READY灯亮红灯，低压供电缺失
成因：降压电阻开路、开关管损坏、脉冲变压器绕组异常
排查：确认高压直流供电LED灯状态，逐级检测低压回路供电节点
📋 标准维修流程
‌故障确认‌：通过BOP-2面板读取r0947故障号、r0949故障值，结合STARTER软件导出完整故障历史，先备份所有参数
‌分段定位‌：按「进线整流段→直流母线段→逆变输出段→冷却段」顺序排查，快速锁定损坏的子模块
‌硬件修复‌：更换损坏的IGBT、整流桥、滤波电容等元件，重新涂抹导热硅胶，校准电流采样回路参数

‌带载测试‌：修复后进行72小时连续带载老化测试，验证驱动波形、母线电压、输出电流稳定性

西门子变频器维修故障现象：无法启动故障，无显示故障，主板故障报警，开关电源烧坏，过电流故障 报警，欠电压故障报警，过载故障报警，过热故障报警，接地故障报警， 无显示故障，有显示无输出故障，主回路过电压故障，主回路欠电压故障 ，输入欠电压故障，输出欠电压故障，保险丝熔断烧坏故障，上电烧保险 管故障，输入缺相故障，散热扇过热，负载短路等。西门子变频器显示报警代码维修西门子变频器报错维修
