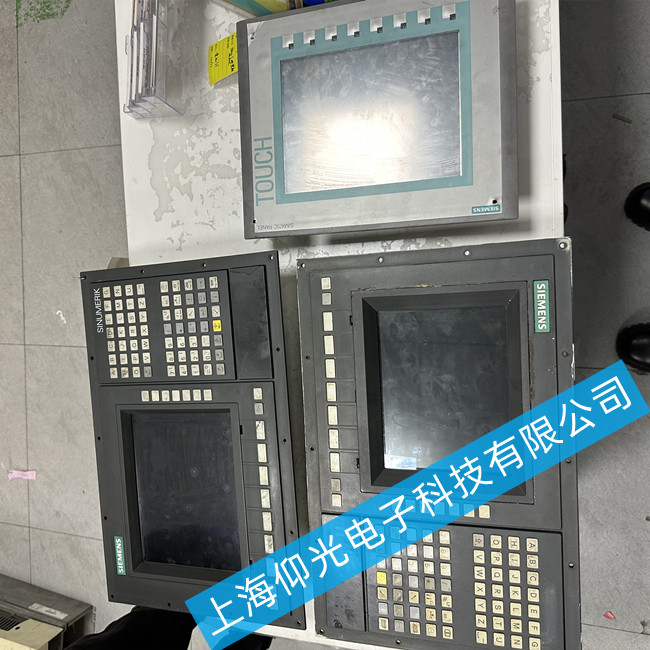

西门子触摸屏KTP600 6AV6 647-0AC11-3AX0高压板故障维修
西门子KTP600 6AV6 647-0AC11-3AX0触摸屏的高压板故障，是该型号精简系列HMI的高发硬件问题，会直接引发屏幕黑屏、背光不亮、闪屏等现象，以下是完整的分步维修方法：
一、故障初步定位
上电后观察屏幕状态，若能隐约看到画面内容但背光完全不亮，基本可判定为高压板相关故障。
用万用表测量高压板的输入供电引脚，确认主板侧的供电输出正常，排除主板供电异常误判为高压板故障的情况。
二、分步维修操作
外观与基础元件检查‌
拆机取出高压板，观察板上的电解电容是否有鼓包、漏液痕迹，保险管是否因过流熔断。
清理电路板表面的灰尘、油污，排查焊点是否存在虚焊、脱焊问题，对虚焊位置重新补焊。
核心元件检测更换‌
检测高压板上的逆变线圈，确认线圈无开路、短路问题，线圈损坏直接更换同规格逆变元件。
测量高压板的驱动芯片输出引脚，确认芯片无击穿损坏，更换失效的驱动芯片和周边配套的分压电阻。
输出回路校验‌
通电状态下用专业仪器检测高压板的输出电压，确认输出的背光驱动电压稳定在额定范围内，无电压跳变问题。
检查高压板与液晶屏背光灯管的连接接口，清理接口氧化层，排查接口针脚虚接、断线问题。
整机功能测试‌
维修完成后，将高压板装回设备，接入24V DC标准供电，连续通电测试2小时以上，确认背光亮度稳定，无闪屏、黑屏复现。
同步验证触摸屏的触摸操作、通讯连接等全功能正常，确认维修后无其他隐性故障。
三、维修注意事项
高压板工作时会输出上千伏的背光驱动高压，带电检测时必须做好绝缘防护，避免触电风险。
该型号的适配高压板替换配件市面有充足现货，若元件级维修难度较高，可直接更换全新同规格高压板，快速恢复设备运行。
西门子触摸屏黑屏故障原因
1、电源问题：触摸屏电源线路出现问题，或者电源适配器故障可能导致触摸屏无法正常工作。
2、屏幕故障：触摸屏显示面板本身出现问题，可能是由于损坏、老化或者内部连接问题导致的。
3、软件问题：触摸屏所连接的设备可能出现了软件故障，导致触摸屏无法正常显示。
4、连接问题：触摸屏连接线路出现问题，可能是线路损坏或者连接不良。
5、环境问题：温度或湿度等环境因素可能影响触摸屏的正常操作，导致屏幕无法正常显示。
6、硬件故障：触摸屏可能出现硬件故障，比如控制芯片损坏或者其他内部元件故障。
7、物理损坏：触摸屏可能受到碰撞或其他物理损坏，导致屏幕无法正常显示。
西门子触摸屏KTP600故障维修:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
