GEISLINGER（盖斯林格）GMS Mk6 监测系统操作面板维修方案

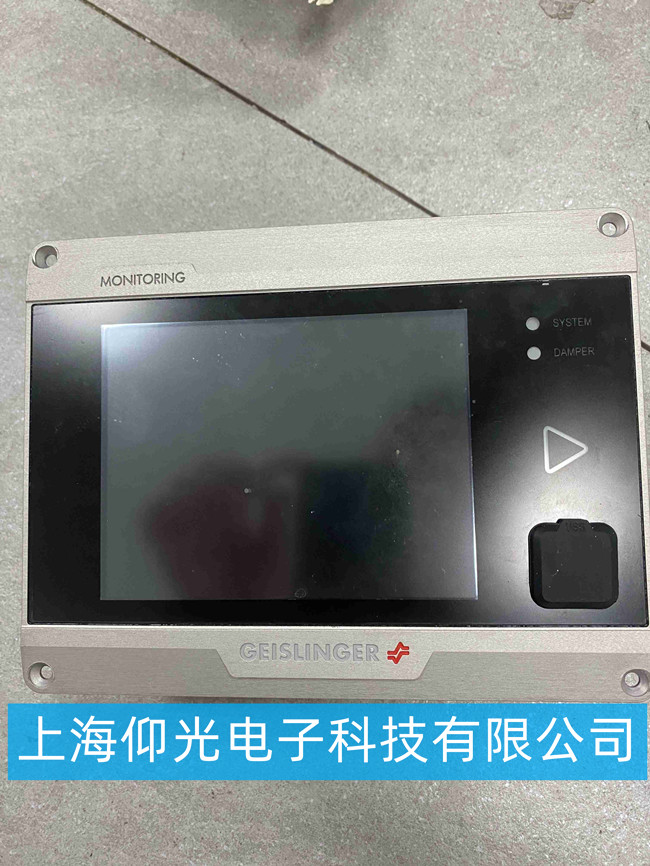

盖斯林格 GMS Mk6 扭转振动监测 7 寸触摸操作面板，24VDC 供电，用于联轴器 / 阻尼器振动监测，带 DVI/RFB 通讯，面板带 SYSTEM、DAMPER 指示灯、USB 口、实体播放按键，属于船舶 / 动力设备专用监测 HMI。

一、入厂检测流程

1. 外观检查 检查外壳、密封胶圈、USB 接口、通讯端子；查看屏幕碎裂、进水腐蚀、电路板发霉、烧痕。
2. 静态断电测量 测量主板供电回路、保险、DC-DC 电源芯片；检查屏幕背光驱动、触摸排线、通讯接口电路。
3. 低压 24V 上电测试 接入标准 DC24V 电源，观察 SYSTEM/DAMPER 指示灯状态，看背光是否点亮、屏幕有无画面；读取系统状态，复现故障。
4. 通讯与整机联机测试 配套盖斯林格监测主机，测试 RFB/DVI 通讯、USB 数据导出功能；触摸全点位测试，校验振动数据读取。
5. 出具检测报告，锁定故障件（电源板 / 主板 / 液晶屏 / 触摸层）。

二、常见故障及维修方案

故障 1：上电黑屏，指示灯不亮（无供电）

现象：DC24V 供电正常，屏幕不亮，SYSTEM 灯无任何反应 原因：输入保险熔断、DC-DC 电源芯片损坏、供电回路元件烧毁、端子腐蚀断线 维修：

• 更换保险、损坏电源 IC，修复 24V 转各路低压供电；
• 清理腐蚀线路，补焊断线；
• 测试 5V/3.3V 背光供电输出，确认各组电压稳定。

故障 2：背光不亮，屏幕有微弱图像（背光驱动损坏）

现象：通电指示灯亮，屏幕有隐约画面，背光不点亮 原因：背光驱动板、背光 LED 灯条损坏 维修：更换背光驱动芯片或 LED 灯条，测试背光亮度。

故障 3：屏幕碎裂、花屏、竖线、黑屏但触摸正常

现象：触摸有反应，但画面破损、彩条、黑屏 原因：TFT 液晶面板损坏 维修：更换同规格 7 寸 1024×600 工业液晶屏，重新装配密封，测试画面显示。

故障 4：触摸失灵、局部点不动、触摸漂移

现象：画面正常，触摸无响应 / 点位错乱 原因：触摸层损坏、触摸排线松动、触摸控制芯片故障 维修：

• 拆机重新紧固排线，清洁接口金手指；
• 触摸玻璃损坏则更换触摸面板；
• 修复触摸控制电路，完成触摸校准。

故障 5：指示灯异常、无法和 GMS 主机通讯

现象：屏幕正常，但无法读取阻尼器监测数据，通讯断线 原因：RFB/DVI 通讯接口芯片损坏、接口腐蚀、主板通讯电路故障 维修：修复通讯接口电路，更换损坏接口座；联机测试和监测主机的数据交互。

故障 6：USB 口失效，无法导出监测日志

现象：插入 U 盘无识别，无法导出振动记录 维修：更换 USB 插座，修复 USB 供电与信号线路，测试 U 盘读写。

三、维修后测试项目

1. DC24V 供电稳定性测试，长时间通电老化
2. 液晶屏全画面显示、背光亮度校验
3. 触摸全区域点位测试 + 触摸校准
4. SYSTEM/DAMPER 状态指示灯功能测试
5. RFB/DVI 通讯联机测试，读取振动监测数据
6. USB 数据导出功能测试
7. 整机密封性检查，清理内部粉尘，重新打胶密封
