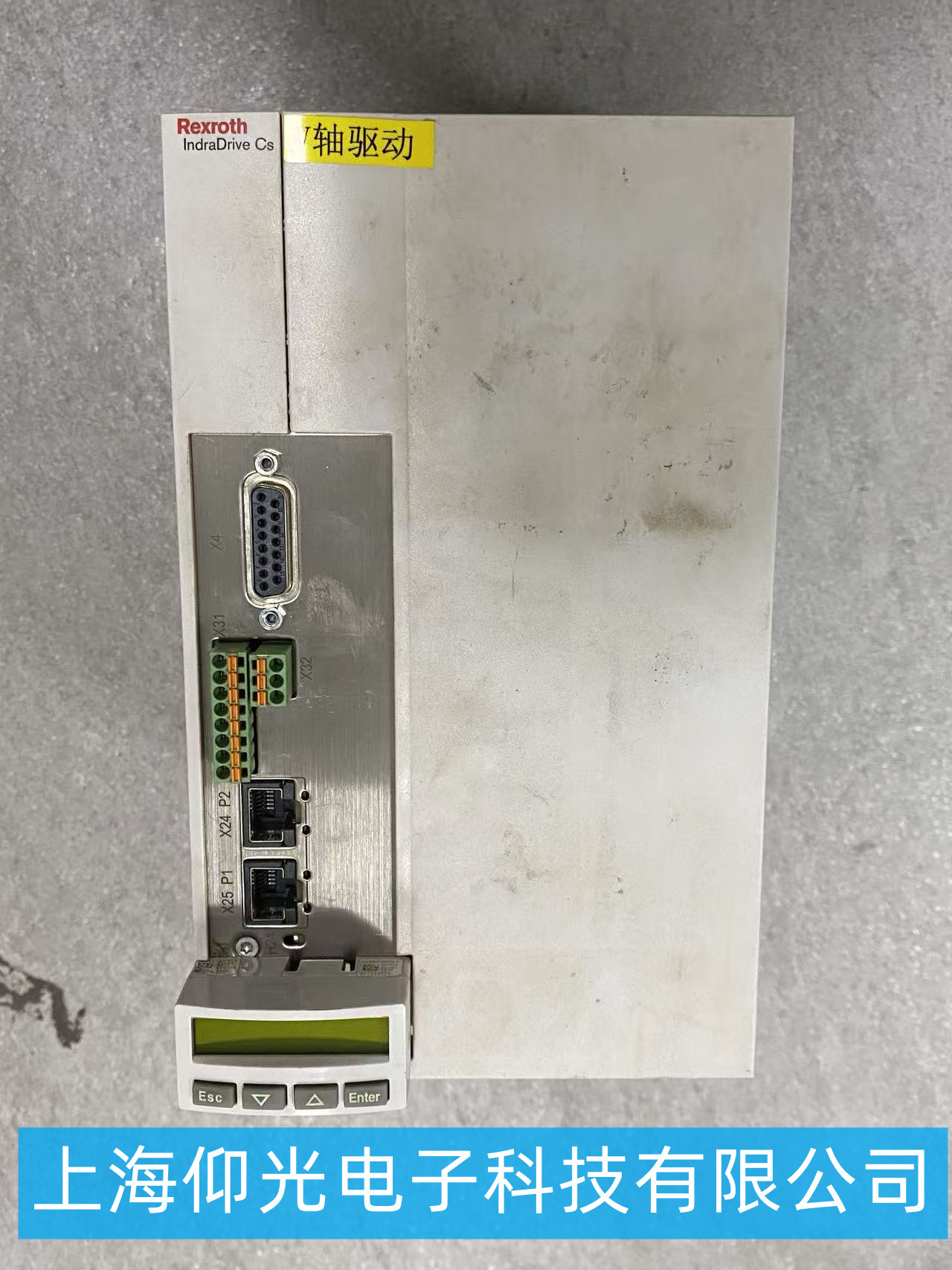

力士乐 Rexroth IndraDrive Cs（HCS 系列）伺服驱动器维修方案

型号：HCS01.1E / HCS03.1E（IndraDrive Cs，Y 轴驱动，博世力士乐紧凑型伺服） 常见报警：F2021、F6044、F7020、F2177、F8060、无显示、上电跳闸、报过流、编码器通讯故障、通讯 EtherCAT 故障。

一、入厂检测流程

1. 外观检查 查看外壳、风扇、电源端子、X4 编码器口、X24/X25 网口、接线端子；检查有无炸板、电容鼓包、烧黑、进水油污。
2. 静态断电测量

• 整流、IGBT 功率模块好坏测试，有无击穿短路；
• 开关电源、主板供电回路测量；
• 端子、网口、编码器接口通断，排查接口损坏。

1. 低压上电测试 低压限流上电，看面板 LCD 是否点亮，读取故障代码；测试各组输出电压、基准电源。
2. 带电机联机测试 搭配力士乐伺服电机，EtherCAT 总线联机，空载跑动态测试，读写参数，复现报警，锁定故障板件（电源板 / 驱动板 / CPU 主板 / 接口板），出具检测报告。

二、常见故障分类与维修方案

1. 上电跳闸 / 一合闸就跳（功率模块损坏，高发）

故障现象：一送主电直接跳闸，内部有焦味 故障原因：IGBT 功率管击穿、整流桥损坏、母线电容击穿。 维修：

• 拆解驱动器，更换损坏 IGBT 模块、整流桥；
• 更换老化母线电解电容；
• 检查驱动光耦、驱动回路电阻，修复驱动电路；
• 母线耐压测试，静态绝缘测试；
• 联机带载测试。

2. 面板无显示、黑屏，指示灯不亮（开关电源损坏）

故障现象：输入主电正常，显示屏不亮，无任何报警 故障原因：开关电源芯片损坏、保险熔断、辅助电源回路元件烧毁。 维修：

• 更换保险、电源 IC、PWM 回路元件；
• 修复辅助供电，测试各路 5V/24V/15V 输出；
• 修复后确认 LCD 面板、按键正常。

3. 报编码器故障（F2021 / F8060，X4 接口故障）

故障现象：驱动器报电机编码器故障，找不到电机、位置异常 故障原因：X4 编码器接头针脚损坏、编码器接收芯片、主板接口电路损坏。 维修：

• 更换 X4 编码器插座；
• 维修主板编码器信号接收电路；
• 联机读取编码器 ID，验证位置反馈。

4. EtherCAT 通讯故障（F6044，X24/X25 网口）

现象：无法和 PLC 通讯，断线报警，时通时断 原因：网口 PHY 芯片损坏、网口插座氧化、主板通讯电路故障。 维修：更换网口插座，修复 EtherCAT 通讯芯片，总线联机测试。

5. 运行过流、过载报警，空载正常一带负载就报错

故障：驱动板驱动回路老化、电流采样电阻 / 运放损坏。 维修：更换采样电阻、运放，修复驱动板，做动态负载模拟测试。

6. 风扇故障、过热报警

现象：运行一段时间 F7020 过热报警 维修：更换散热风扇，清理内部灰尘，检查温度检测回路。

三、维修后测试项目

1. 功率回路绝缘、耐压测试
2. 各组辅助电源输出校验
3. 编码器信号接口测试
4. EtherCAT 总线通讯测试
5. 空载连续 2 小时老化测试
6. 带电机负载测试，读写参数，清除故障，验证定位、速度控制
7. 备份原有固件与参数，做好参数保存
