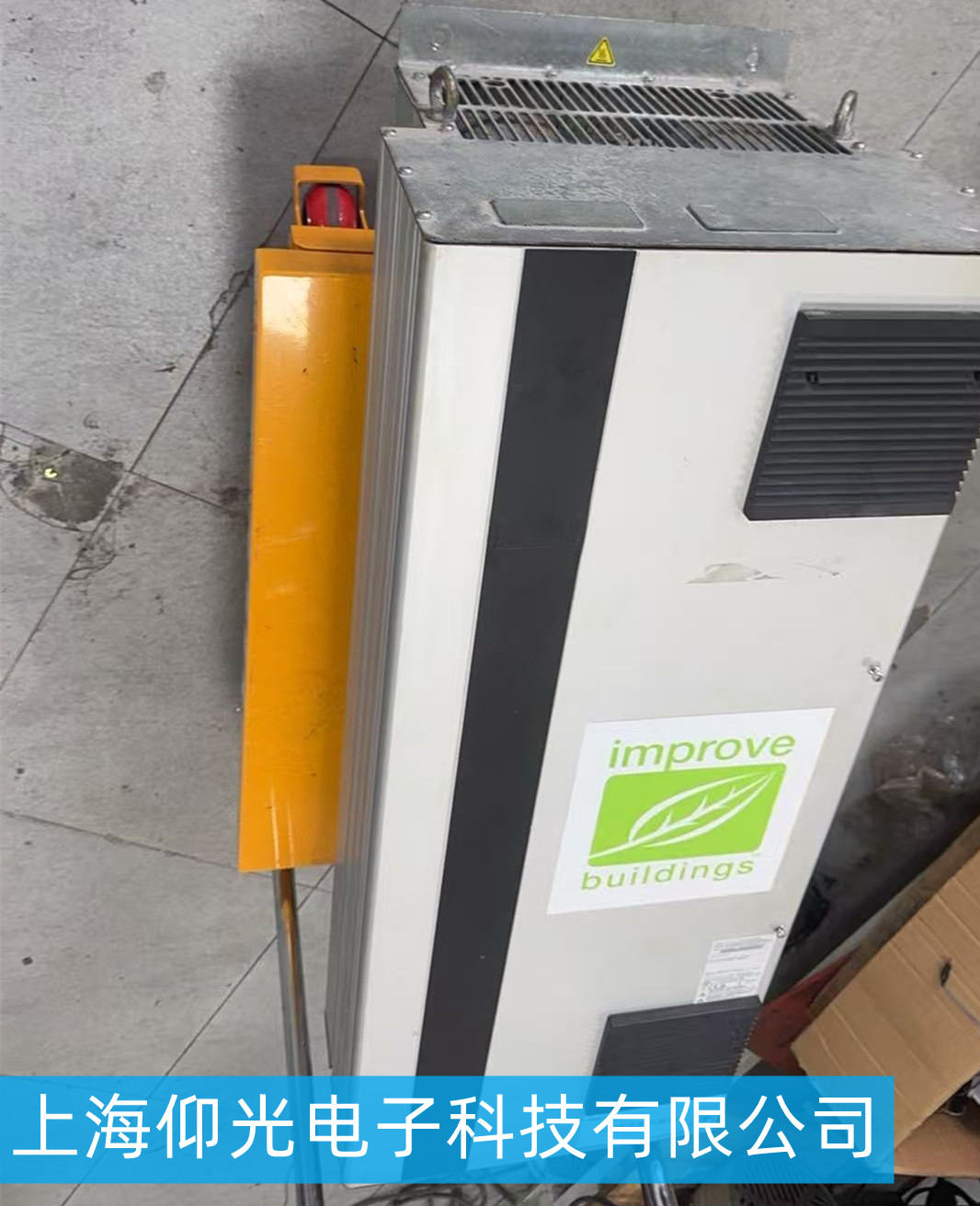

丹佛斯 / ABB 等进口大功率 HVAC 暖通变频器，用于大型风机、水泵驱动；顶部带散热风道，吊装耳，左侧附带急停拉杆。

⚠️安全前提：维修前必须断电，等待直流母线电容充分放电（至少 15 分钟），防止触电；保留原有参数，维修前优先导出变频器参数。

一、常见故障分类与维修方案

1. 上电无反应、不通电，面板无显示

故障原因：进线空开损坏、主回路保险熔断、预充电回路损坏、开关电源损坏、母线电容击穿短路

1. 外部检查：三相输入电压、进线端子，急停回路是否断开。
2. 拆机检测：
   • 测量主保险，熔断则检查 IGBT 模块有无击穿（保险炸掉基本伴随功率模块损坏）
   • 检测预充电电阻、预充电接触器
   • 维修开关电源板，修复辅助供电
3. 维修方案：更换保险、预充电元件、维修电源板；模块击穿需更换 IGBT 功率模块

2. 上电报警，报过流 / 接地 / 短路故障，一启动就跳闸

故障点：IGBT 功率模块损坏、驱动板损坏、输出对地漏电、电机电缆绝缘破损

1. 断开电机出线，单独测试变频器本体，区分是电机负载还是变频器内部故障。
2. 检测：IGBT 模块、驱动光耦、驱动供电。
3. 维修方案：更换 IGBT 模块 + 驱动板，清洗板卡，测试驱动波形。

重点：此类故障禁止反复上电试机，极易扩大损坏范围。

3. 上电显示正常，运行时报过压 / 欠压

故障点：母线电容老化容量衰减、充电回路异常、输入电压波动、制动单元 / 制动电阻损坏

1. 检测三相输入电压；断电测量母线电容容量、漏液、鼓包。
2. 维修方案：更换老化直流电解电容；修复制动回路。

4. 能运行，但输出不平衡、电机抖动、异响，输出缺相

故障点：IGBT 单路损坏、驱动回路异常、输出霍尔电流传感器损坏

1. 不带电机空载测三相输出电压，判断是否输出均衡。
2. 维修方案：更换损坏传感器、修复对应 IGBT 及驱动电路。

5. 通讯故障，无法和上位机 / HMI（北尔触摸屏）通讯

故障点：通讯板损坏、光纤 / 通讯网口芯片、程序参数丢失

1. 核对通讯协议、地址、波特率，检查通讯线缆。
2. 维修方案：维修通讯板，重新下载参数。

6. 散热故障，过热报警

故障点：散热风扇损坏、风道积灰堵塞、温度传感器老化

1. 清理整机风道、散热铝片油污灰尘；检测风扇、温度探头。
2. 维修方案：更换散热风扇，修复温度检测回路。

二、标准维修流程

1. 设备接收，外观检查，记录型号、故障代码，外观油污、进水、炸机情况。
2. 断电放电，外部初步检测；能上电则读取故障代码，备份变频器参数。
3. 拆机清洁板卡、散热片，万用表 / 示波器定位故障元器件。
4. 更换损坏器件（电容、IGBT、驱动板、传感器、风扇等）。
5. 不带负载空载测试，检测三相输出，老化试运行 2 小时。
6. 带载联调，恢复原有工艺参数，通讯对接 HMI。
7. 交付，质保：维修部位质保 3 个月。

三、方案对比

1. 芯片级维修：工期 2~5 天，成本低，保留原有柜体结构；适合主板、电容、驱动板故障。
2. 更换整机同型号变频器：大功率全新设备价格很高，几万～十几万，需要重新调试参数，工期长。
3. 二手整机替换：价格低于新机，但同样需要现场调试。

四、维修注意事项

1. 大功率机型直流母线电容存电极大，必须充分放电后再拆机，安全第一。
2. 若现场潮湿、粉尘大，维修完成后建议增加柜内除尘、防护处理，降低再次损坏概率。
3. 若模块炸机，一定要检查输出电缆和电机绝缘，修好变频器后直接带坏电机会再次损坏设备。
