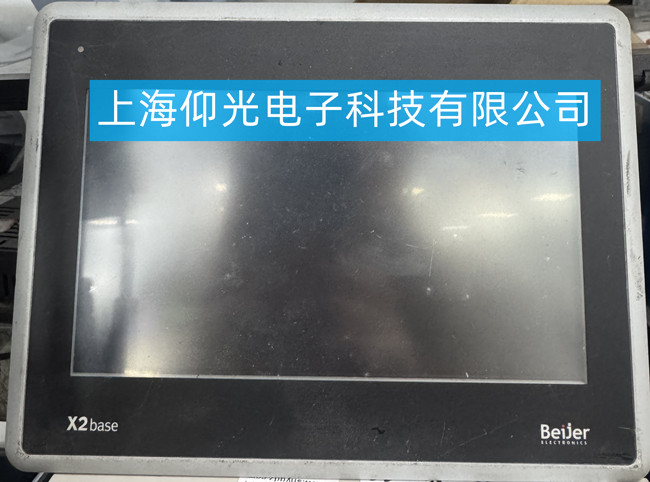

北尔 Beijer X2 base 系列工业人机界面（HMI），分为 7 寸 / 10 寸，图中这款常见型号为X2 base 10-F2，用于产线设备操作、数据显示，可对接 PLC、拧紧控制器（和前面 ESTIC 拧紧主机配套很常见）。
一、故障分类与对应维修方案
维修前提醒：上电检测前务必备份程序，维修过程可能清空内部工程文件。
类别 1：不开机 / 黑屏，指示灯不亮
- 外部排查：测量输入 DC24V 供电，确认电压正常、无压降；检查端子松动、短路，保险熔断。
-
拆机检测：
- 检查主板输入保险、防反接二极管、DC-DC 电源芯片。
- 维修方案：更换烧毁保险、电源 IC；电源板修复。
类别 2：上电背光亮，白屏 / 花屏 / 黑屏有背光
故障点：液晶屏、屏线、主板显示驱动电路
- 先重新插拔屏线，清理金手指，排除接触不良。
- 维修方案：更换液晶面板；修复主板显示回路。
类别 3：屏幕显示正常，触摸失灵、触摸偏移、局部点不动
故障点：触摸面板（触摸玻璃）、触摸排线
- 先做触摸校准（系统菜单内）；清理表面油污。
- 维修方案：更换触摸外屏。
类别 4：开机进不去系统、反复重启、报系统错误、丢失工程
故障点：内置 Flash 闪存损坏、固件损坏
- 软件修复：SD 卡重新刷写官方固件，恢复系统（前提 Flash 芯片完好）。
- 硬件修复：更换 Flash 存储芯片，重装系统，重新导入程序。
类别 5：通讯故障，连不上 PLC/ESTIC 拧紧控制器，网口 / 串口无通讯
- 外部排查：网线、通讯线、IP 地址、通讯参数核对。
- 拆机检测：网口芯片、串口驱动芯片损坏。
- 维修方案：更换网口芯片，修复通讯电路。
类别 6：主板硬件损坏（芯片烧毁、腐蚀，进水进油）
维修方案：主板芯片级维修；腐蚀严重则更换拆机主板。
二、标准维修流程
- 故障接收登记，外观检查，通电初步确认故障现象。
- 备份 HMI 内部工程程序（能进入系统的前提下）。
- 拆机，电路板清洁，使用万用表 / 示波器定位损坏元器件。
- 更换损坏配件（触摸板、液晶屏、电源芯片、Flash 等）。
- 组装复原，上电测试：显示、触摸、通讯、长时间老化测试。
- 交付测试，提供质保（常规维修质保 3 个月）。
三、维修注意事项
- 北尔 X2 base 的程序如果没有备份，主板 / 闪存损坏后，原有程序无法找回，需要设备方提供源程序。
- 屏幕外壳密封胶圈拆装容易损坏，维修后需要重新打胶，恢复防尘防水。
- 工业现场油污、潮湿是这款机器最常见损坏诱因，修复后建议改善安装环境。
