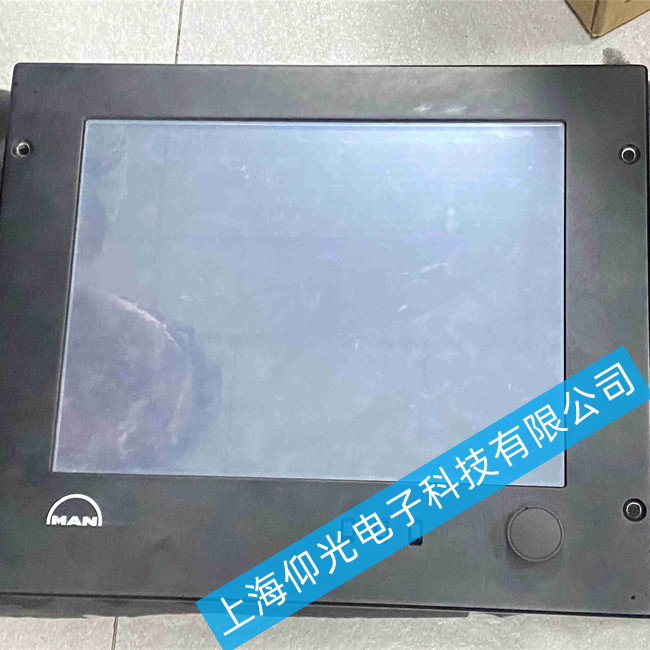

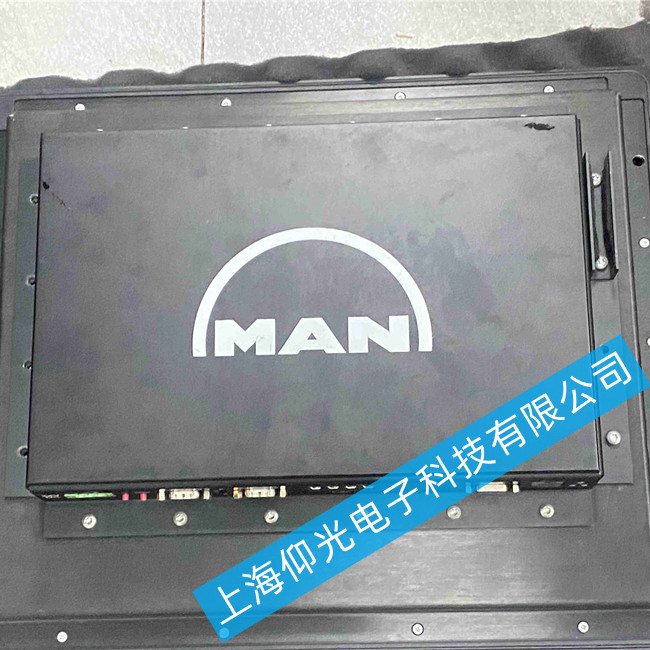

MAN触摸屏维修EC-MOP上电黑屏故障维修方法
MAN触摸屏维修EC-MOP上电黑屏，先别急着拆屏，按“供电→背光→屏线→主板/软件”的顺序排查，多数故障出在DC 24V供电和背光电路上。
🔌 第一步：先查供电（最常见原因）
确认供电类型：EC-MOP由DC 24V供电（允许范围约21.6～26.4V），别误接AC 220V。
用万用表测电源端子电压：无输出或电压偏低/波动大，先换同规格工业开关电源测试。
检查供电链路：断路器是否跳闸、端子是否松动氧化；船舶环境注意发电机电压波动可能击穿电源模块。
检查机内保险与电源电路：断电开盖，测主板输入侧保险丝通断，目检有无烧黑痕迹、滤波电容鼓包漏液。若外部24V正常但主板无5V/3.3V二次电压，多为电源管理芯片或整流电路损坏。
💡 第二步：区分背光还是液晶故障
在暗处上电，用强光手电斜照屏幕：
能看到暗淡菜单/字符 → 液晶屏正常，故障在背光LED灯条或背光驱动电路（高压板/恒流源），可尝试更换背光板或灯条。
完全无图像 → 可能是显示屏或主板故障，继续查屏线与主板。
🔗 第三步：检查屏线与连接
LVDS屏线：松动、氧化、针脚弯曲是花屏/黑屏的常见原因，用无水酒精或异丙醇清洁排线金手指。
触摸屏与控制器连接线：重新插拔所有连接线，检查接口有无松动氧化。
🖥️ 第四步：主板与软件排查
主板显示电路：若供电和屏线正常仍黑屏，排查显示驱动芯片、显存、主控CPU及周边复位/时钟电路。
软件/系统问题：尝试断电重启、复位按钮排除程序卡死；若无效，用MAN专用工具（如iX Developer）重新灌录OS镜像或重刷固件。
⚠️ 注意事项
若电源指示灯不亮且黑屏，优先查外部供电和保险丝；若指示灯亮/有蜂鸣但屏幕全黑，重点查背光电路。
船舶机舱环境注意防潮防盐雾，湿度高于70%时先除湿再拆机，避免主板凝露短路。
自行排查无果时，建议联系专业维修机构检测主板或液晶屏，避免扩大故障。
