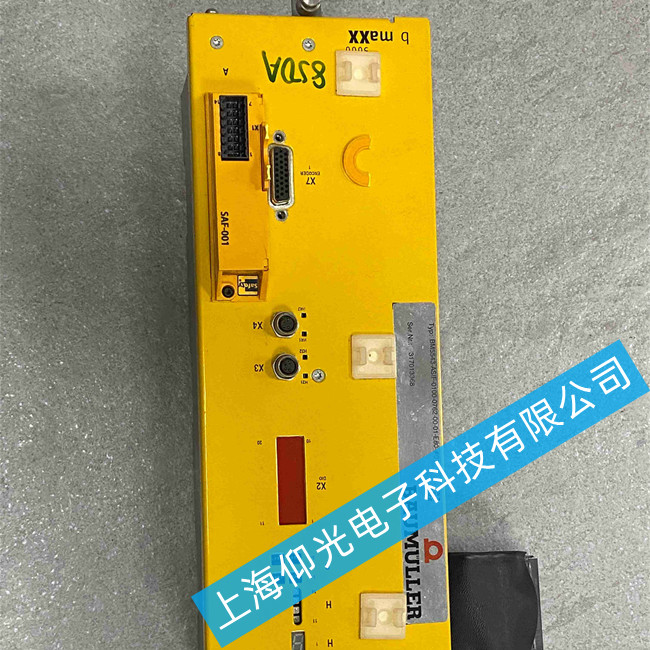

鲍米勒伺服驱动器维修BM5543-ASIF-0100报警显示64故障维修
鲍米勒（BAUMULLER）伺服驱动器报代码64，对应的是主电源故障，属于P0205电源输入故障类。 简单说就是驱动器检测到主供电线路异常，导致无法正常启动或运行中停机。
🔌 故障原因排查
外部电源异常：三相电压过高/过低、缺相或三相不平衡（偏差超过5%），也可能是进线电缆断路、端子松动氧化。
内部电源模块损坏：整流桥击穿、滤波电容鼓包、电源芯片烧毁，或散热不良导致过热。
保护电路触发：过压/欠压保护动作，或浪涌保护元件（压敏电阻）损坏切断通路。
外部设备干扰：上游断路器、接触器触点烧蚀，或其他大功率设备启动时的冲击干扰。
🛠️ 排查步骤
断电并放电：断开所有电源，等待内部电容放电至少15—30分钟，避免触电。
测量主电源：用万用表测驱动器输入端L1、L2、L3三相电压，确认在额定范围内（如380V±10%），三相电压差≤5%。
检查线路连接：检查电源电缆有无破损、端子是否松动氧化，测试上游断路器、接触器是否正常吸合。
隔离外部设备：断开电机和其他负载，仅保留主电源上电测试。若故障消失，说明是负载侧问题；若仍报64，问题在驱动器或主电源线路。
检查内部电路：断电后打开外壳，观察电源模块有无烧痕、鼓包电容；用万用表测整流桥二极管是否单向导通正常。
目前公开资料里没有找到 BM5543-ASIF-0100 这个具体型号的报警代码对照表，不过鲍米勒驱动器的报警代码体系是通用的，大概率会落在 P0204（功能或选件模块出错）或 P0205（电源输入故障）这几类里，可以按下面的方法去定位。
🔍 先对号入座
鲍米勒的报警通常显示为 P02xx，后面跟一个子代码，含义要看子代码数字：
P0204 功能或选件模块出错：48-58 对应功能模块 A-M 出错，59 是等待从站 RST 信号超时，60/61 是 SPI 传输 CRC 错误。
P0205 电源输入故障：64 主电源故障、65 缺相、66 欠压、67 过压、68 是 24V 控制电源欠压。
P0208 编码器 1 故障：112 是 HIPERFACE 通信错误（编码器信号干扰或接线松动），114 是编码器位置信息覆盖出错，115 编码器断线，116 编码器超速。
鲍米勒驱动器建议排查步骤
先看具体子代码：面板上显示的如果是 P0205-66，那就是主电源欠压；如果是 P0208-112，重点查编码器线。
检查供电：用万用表量三相输入是否平衡、有没有缺相，再看 DC24V 控制电源是否稳定。
查编码器连接：编码器电缆屏蔽是否完好、接头有没有氧化松动，有条件的用示波器看 HIPERFACE 信号波形。
读故障日志：用 DriveManager 软件连上驱动器，查看错误历史缓冲区最近 20 条，找到第一次触发的主故障，别被后面衍生报警带偏。
鲍米勒驱动器维修注意
报警代码要以驱动器面板实际显示的子代码数字为准，不同子代码对应完全不同的故障方向。
如果自己没有维修经验，不建议拆机，容易把小问题弄成大故障；可以联系专业维修商，用测试平台检测后维修。
