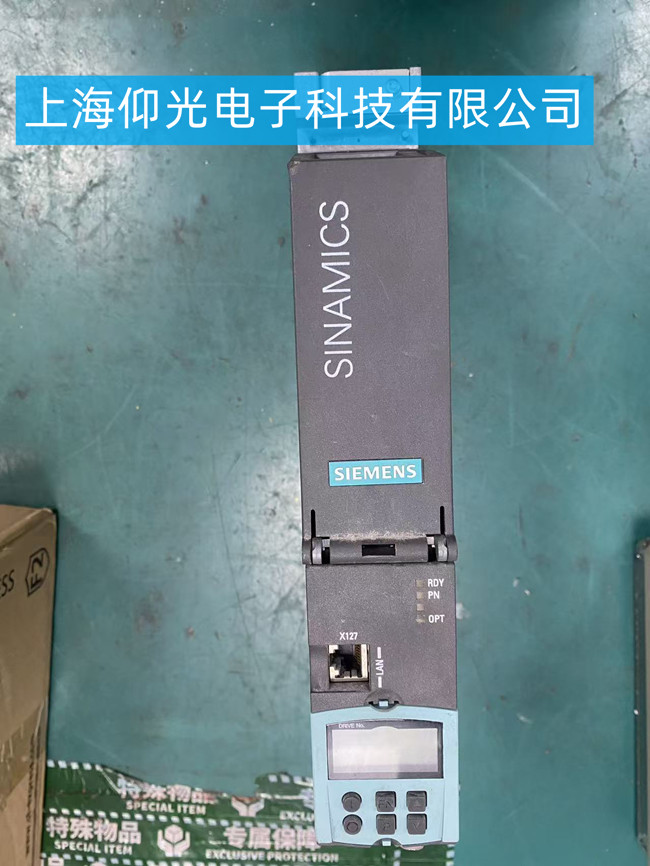

西门子 SINAMICS CU320‑2PN 控制单元维修方案
设备型号：6SL3040‑1MA01‑0AA0 CU320‑2PN 驱动控制单元 故障：不上电、RDY 灯不亮、PN 通讯报错、屏幕不显示、报板卡故障、无法读取 CF 卡、报警代码等
一、故障检测流程
- 外观初检 检查外壳、接口 X127 网口、按键面板、CF 卡槽有无物理损伤、烧黑、进水腐蚀、引脚虚焊；检查内部板卡有无烧件、鼓包电容、氧化痕迹。
- 上电静态测试 外接标准 24V 直流供电，测量板卡各路电源电压，排查 24V 转 5V、3.3V、1.2V 供电回路是否异常，确认是否电源部分损坏。
- 功能检测
- RDY、PN、OPT 指示灯状态判断硬件工作状态
- CF 卡读写测试，排查卡槽、存储电路故障
- 网口 X127 以太网通讯测试，测试 PN 通讯链路
- BOP 操作面板显示与按键功能测试
- 对接 S120 驱动平台整机模拟测试，读取内部故障代码，定位 CPU、通讯芯片、存储、逻辑电路故障点。
- 故障锁定 区分：电源回路损坏、CPU 主控板故障、网口通讯芯片损坏、CF 卡电路故障、BOP 面板故障、板卡腐蚀虚焊。
二、维修处理方案
方案 1：板卡芯片级维修（优先，成本低）
- 清理板卡腐蚀、氧化、污渍，处理虚焊引脚；
- 更换损坏电源芯片、电容、通讯网口芯片、存储元件等损坏元器件；
- 修复网口、CF 卡卡槽接口；
- 固件校验，恢复底层程序，清除内部故障记录；
- BOP 面板检修（如屏幕不亮、按键失灵）；
- 整机平台带载模拟测试，跑驱动基础功能，验证 RDY 就绪、PN 通讯、CF 卡识别、面板显示全部功能正常。
适用：电源损坏、通讯报错、灯不亮、不开机、读不到 CF 卡，无大面积板层烧毁。
方案 2：更换配件（板层烧毁无法芯片维修时）
- 单独更换 BOP 操作面板；
- 控制单元整机替换（拆机良品，迁移原有 CF 卡，导入原有项目参数）。
三、维修后测试项目
- 24V 供电长时间老化测试 2‑4 小时，指示灯状态正常；
- X127 以太网 PN 通讯连接正常，可和 PLC 联机；
- CF 卡正常识别，项目参数正常读写；
- BOP 面板显示、按键操作全部正常；
- 对接 S120 功率单元模拟运行，无报警，驱动器可以正常就绪。
四、交付与质保
- 维修完成提供维修检测报告，标注故障点、更换元器件；
- 质保：维修部位质保 3 个月；人为损坏、进水、雷击不在质保范围；
- 交付附带：设备原有 CF 卡原样返还，提醒客户现场务必备份项目参数。
五、客户现场注意事项
- 装机前确认 24V 电源电压稳定，避免电压冲击；
- CF 卡建议做好参数备份，现场可直接导入原有程序；
- 接线做好接地，避免干扰导致 PN 通讯故障。
