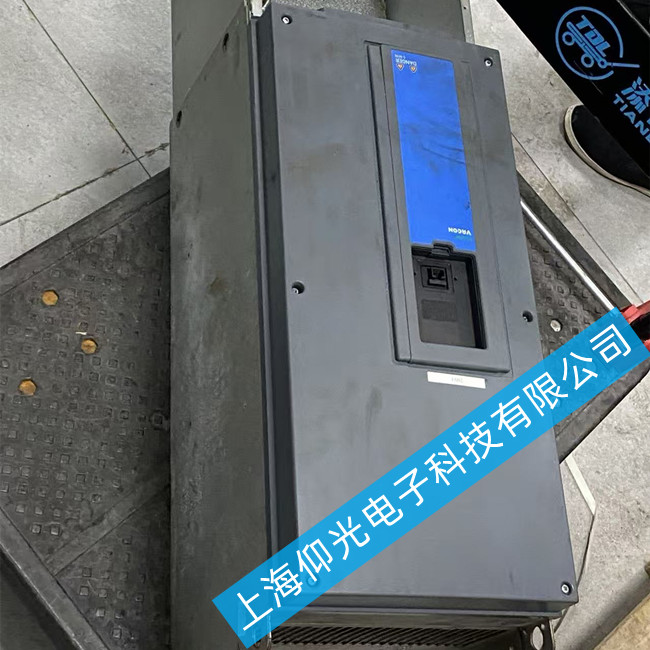

伟肯变频器维修VACON0100-3L-0140-5-FLOW+EMC4过流故障维修方法
一、快速排查步骤（断电操作优先）
安全准备
切断主电源，等待≥5 分钟（大容量机型需更久），用万用表确认直流母线电压<36V。
备份当前参数（面板导出或通讯备份），防止丢失。
外围与负载检查
断开电机线（U/V/W）：空载上电试运行。
若仍报过流 → 故障在变频器内部（电流传感器/驱动板/IGBT）。
若正常 → 故障在电机、电缆或机械负载。
电机与电缆： - 用兆欧表测电机绕组对地绝缘（≥50MΩ）、相间电阻平衡度（偏差≤5%）。
检查输出电缆有无破损、短路、接地，接头是否氧化松动。
手动盘动负载，排除轴承卡死、泵体堵塞等机械卡阻。
参数复核
确认电机额定电流/功率/极数与实际一致（尤其更换电机后）。
延长加速时间（建议 10~15s），降低载波频率（如 8kHz→4kHz）。
检查电流限制值是否过低（应设为电机额定电流 120%~150%）。
若用矢量控制，重新执行电机自学习（Motor Identification）。
二、内部硬件故障定位（需专业工具）
电流检测回路异常（常见于伟肯 100 系列）：
电源板上电流互感器外围贴片电阻开路、电容漏电，或控制板信号处理电路故障（参考案例：X2 插头 6/7 脚电压异常）。
替换法检测霍尔传感器或采样电阻。
功率模块/驱动故障：
二极管档测 IGBT 模块 U/V/W 对 P/N 极特性（正向 0.3~0.7V，反向截止），异常则更换模块。
示波器检测六路驱动脉冲是否对称、幅值正常，排查光耦/驱动电阻损坏。
EMC4 选件影响：加装 EMC 滤波器后若干扰增大，检查接地是否规范，必要时临时移除选件测试（注意：EMC 等级不可随意改回 C2）。
伟肯变频器故障现象：无法启动故障，无显示故障，主板故障报警，开关电源烧坏，过电流故障 报警，欠电压故障报警，过载故障报警，过热故障报警，接地故障报警， 无显示故障，有显示无输出故障，主回路过电压故障，主回路欠电压故障 ，输入欠电压故障，输出欠电压故障，保险丝熔断烧坏故障，上电烧保险 管故障，输入缺相故障，散热扇过热，负载短路等。伟肯变频器显示报警代码维修 伟肯变频器报错维修
