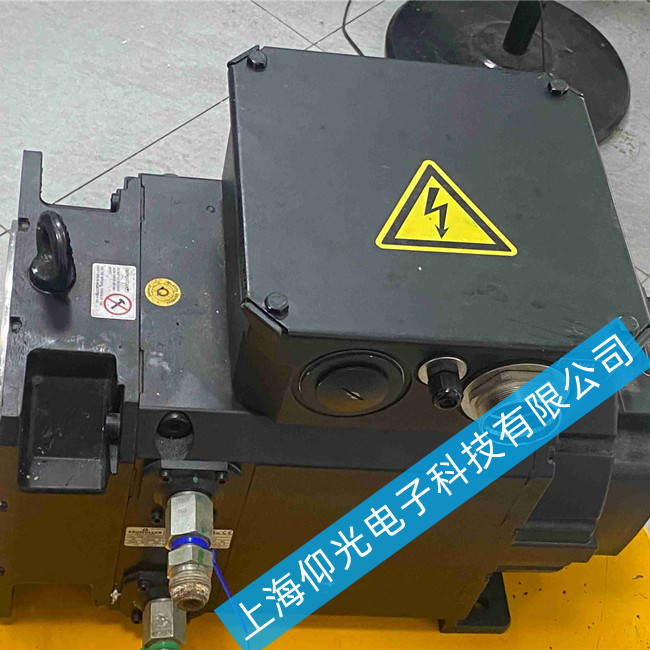

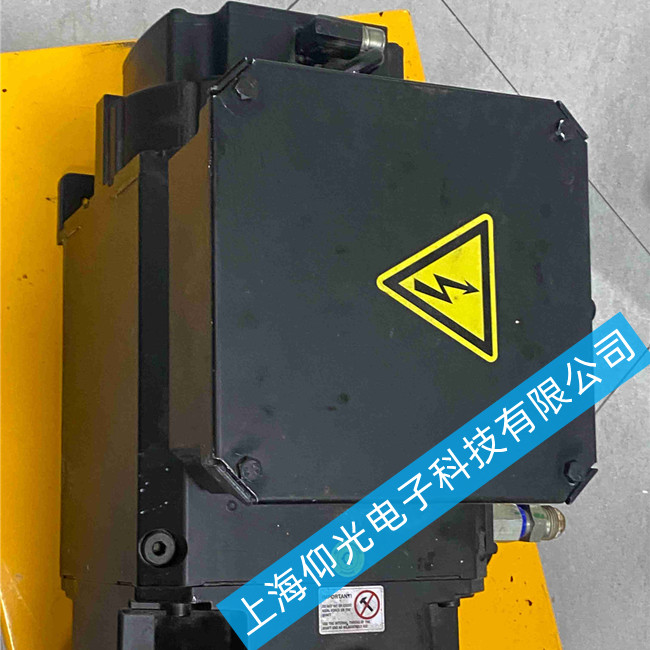

鲍米勒伺服电机DS2-132MO54W-30-5-G09-2线圈烧维修方法
核心结论：鲍米勒 DS2 系列伺服电机线圈烧毁属于不可现场简易修复的严重故障，必须拆解重绕或整体更换绕组，且需同步排查驱动器与机械负载根因，否则必复烧；非专业机构强行维修将导致编码器损坏、动平衡失效及绝缘等级下降，建议优先联系鲍米勒授权服务中心或具备伺服电机重绕资质的专业厂商处理。
一、故障确认与前置安全操作
‌断电隔离‌：切断主电源及控制电源，挂警示牌，确认无残余电压。
‌初步检测‌：
用兆欧表（500V）测三相绕组对地绝缘电阻：‌＜1MΩ 即判定接地短路‌；
万用表测 UVW 三相电阻平衡度：‌偏差＞2% 提示匝间/相间短路‌；
闻味、观色：焦糊味、绕组发黑碳化可目视确认烧毁。
‌关联排查‌（避免修后二次损坏）：
检查伺服驱动器功率模块是否击穿、输出是否平衡；
检查机械端是否存在卡死、过载、轴承扫膛；
记录原故障代码（如过流、过热报警），用于根因分析。
二、专业维修流程（仅限具备伺服电机重绕能力单位）
‌拆解保护‌：
拍照记录编码器、接线盒、法兰安装位置；
‌先拆编码器并单独封装防磁震‌，再拆风扇、端盖、转子；
标记轴承、齿轮去重孔位置，保留动平衡数据。
‌旧绕组处理‌：
清除烧毁线圈前，‌精确记录线径、匝数、跨距、接线方式‌（无图纸时需逆向测绘）；
清理铁芯槽内杂物，检查槽绝缘是否破损。
‌重绕与绝缘强化‌：
采用同规格耐高温漆包线（通常 F/H 级）重绕；
嵌线后做整形、压线板固定；
‌真空压力浸漆（VPI）+ 分段烘干‌（预热 100℃→浸漆→85–110℃烘 4h+），确保绝缘渗透完整。
‌组装与测试‌：
恢复转子、轴承（必要时更换）、编码器（校准零位）；
空载试运行 0.5h，监测电流平衡、温升、振动；

最终做耐压、绝缘、反电动势波形测试。

鲍米勒伺服电机维修故障：磁铁爆钢、磁铁脱落、电机维修、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准、一通电就报警、一通电就跳闸、驱动器伺服器报警代码、烧线圈绕组、航空插头损坏、原点位置不对，编码器调试/调零位、更换轴承、轴承槽磨损、转子断裂，轴断裂、齿轮槽磨损等故障维修。
