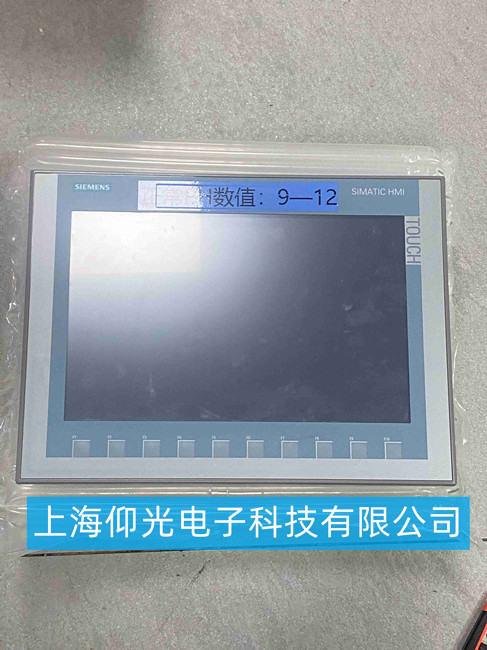

SIMATIC HMI KTP900 Basic，9 寸按键 + 触摸一体机，图中现象：黑屏，屏幕上方有残留显示片段，典型背光 / 液晶 / 驱动板故障。
一、初步故障判断
现象：通电，屏幕上方有文字片段，大部分区域黑屏，按键面板指示灯可亮。 大概率故障排序：
- 背光板 / LED 灯条损坏（最高概率）
- 液晶显示屏本体损坏
- 主板驱动、高压供电回路故障
- 触摸板损坏（触摸失灵、局部无反应）
- 电源输入回路、滤波电容老化
先做外部排查：确认 DC24V 供电电压稳定，排除外部电源不足；重新插拔后背排线。
方案 A：芯片级维修（修原机主板、背光，保留原有程序）
适用：灯条、供电电路、小元件损坏，液晶屏本体完好
- 维修内容：拆解机器，更换 LED 背光灯条，检修主板供电回路，电容更换，内部清洁；整机测试，备份程序。
- 优点：原机壳体、原有程序保留，成本低；
- 缺点：如果液晶屏本体已经损坏，此方案无效，需升级换屏。
方案 B：更换配件维修（更换液晶屏总成 / 触摸板）
适用：液晶面板碎裂、漏液、花屏、触摸失灵，主板完好
- 维修内容：更换全新兼容液晶背光总成，更换触摸玻璃；整机校准触摸，下载原程序测试。
- 优点：显示触摸恢复全新状态；
- 注意：维修前务必提醒客户提前备份 HMI 程序，避免维修过程程序丢失。
三、维修流程
- 设备接收 → 通电检测，确认故障点，出具检测报告和报价给客户确认；
- 客户确认方案后开展维修；
- 维修完成：24 小时老化测试，测试触摸、按键、通讯、显示全部功能；
- 西门子 Basic 系列 HMI，程序存储在本机内部，维修有极小概率程序丢失，建议客户务必提前上传备份项目程序。
- 若机器存在进水、腐蚀、主板大面积烧毁，芯片维修无法修复，只能走换整机方案。
- 外部供电不稳定，是该机型背光损坏最常见诱因，修复后建议检查现场 24V 电源质量
