一、设备基础信息

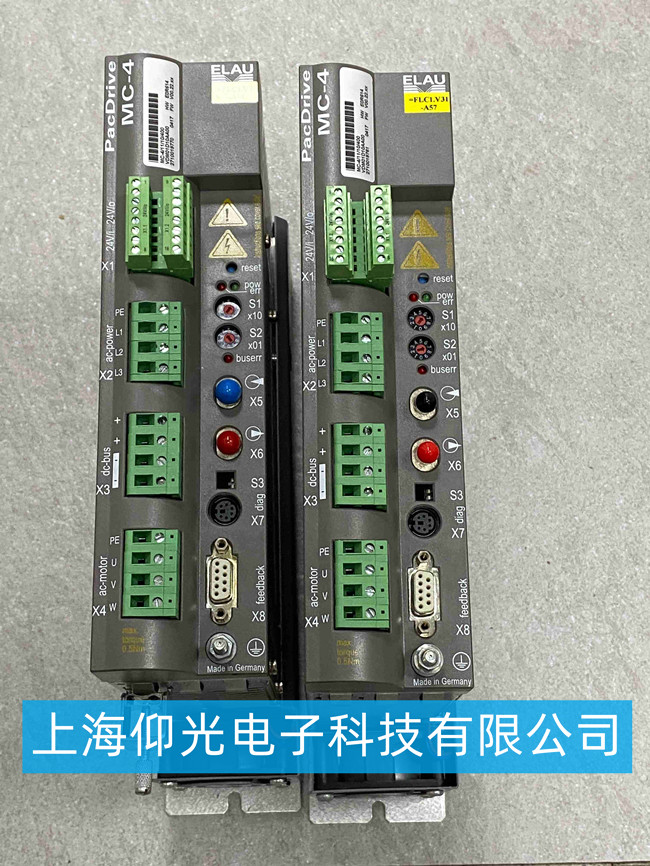

设备型号：ELAU PacDrive MC‑4，德国 ELAU 单轴伺服驱动器，广泛用于包装机械、自动化生产线，支持总线控制，带直流母线共接功能。
二、接收设备前期检测
首先做整机外观检查，查看壳体有无磕碰破损，所有绿色接线端子有无烧蚀、松动、缺件，X8 反馈 DB 接口、X7 诊断接口有无弯针损坏。拆开外壳，目视检查电路板，查看有无元器件炸裂、电路板烧黑、电解电容鼓包漏液痕迹，观察指示灯原始状态，记录设备送来时的故障现象。
断电状态做静态测量，测量主回路整流、IGBT 功率模块，检测交流输入、直流母线、电机输出三相之间以及对地电阻，排查功率回路击穿、短路接地问题。测量各支路电源对地阻值，确认不存在硬短路，避免上电进一步扩大故障。
上电前确认供电规格，做好限流保护，空载上电，观察 pow、err、buserr 等指示灯状态，记录指示灯报错状态，确认故障现象是否和客户描述一致。
三、分故障维修处理
1、电源故障
故障现象：上电 pow 灯不亮，整机无反应，上电就跳闸，反复重启。 拆解检修辅助电源部分，检查输入滤波电容，鼓包漏液直接更换；检测电源芯片、MOS 管、二极管、电阻，将损坏元器件替换。维修完成测量 24V、驱动电源等各路输出电压，电压必须达到标准范围，排查电源反馈回路，电压异常继续检修相关元器件，排除电压偏高偏低问题。
2、功率模块故障
故障现象：上电报警过流、接地故障，一使能就报错，电机无输出，直流母线异常。 检测 IGBT 功率单元，如果模块击穿损坏，更换同规格功率器件。同步检查驱动板的驱动光耦、驱动电阻、稳压电容，驱动电路有损坏必须同步修复，只换模块会造成再次烧毁。维修后复测三相输出阻值，三相均衡，对地无短路。检查直流母线回路，母线电压异常检修母线检测采样电路。
3、总线与反馈接口故障
故障现象：buserr 总线报错，控制器找不到驱动器；编码器反馈报错，电机运行抖动。 检查总线信号回路，通讯芯片、隔离器件损坏进行更换；绿色接线端子出现烧蚀氧化，更换端子或者做补焊加固。X8 编码器反馈 DB 插座针脚虚焊、损坏，补焊或者更换插座，检修编码器差分接收电路元器件。维修完成后联机测试总线，确认主站可以识别驱动器，编码器反馈数据正常，无丢报故障。
4、主控板逻辑故障
故障现象：ERR 故障灯常亮，故障代码无法复位清除，参数丢失，无法使能，指示灯乱跳。 检修主控 CPU、存储芯片，检查时钟电路，处理电路板虚焊，必要时重新刷写匹配固件程序。维修完成后恢复设备原始参数，做好参数备份，复位驱动器确认故障可以清除，能够接收使能指令。
5、机械散热与端子故障
电路板、散热片堆积灰尘做完整除尘清理；功率器件位置导热硅脂老化，重新涂抹导热硅脂，避免运行过热报警。全部接线端子检查紧固，端子铜片烧蚀变形予以更换。
四、整机测试调试
维修完成先空载上电，清除全部故障，核对驱动器基础参数。总线联机测试，确认通讯建立正常，驱动器可以正常接收使能指令。 有条件的情况下接入模拟负载做带载老化测试，长时间运行，持续观察指示灯状态，监测母线电压、输出电流，确认不再报故障，运行稳定。导出备份参数文件，便于客户现场恢复使用。
