一、设备信息

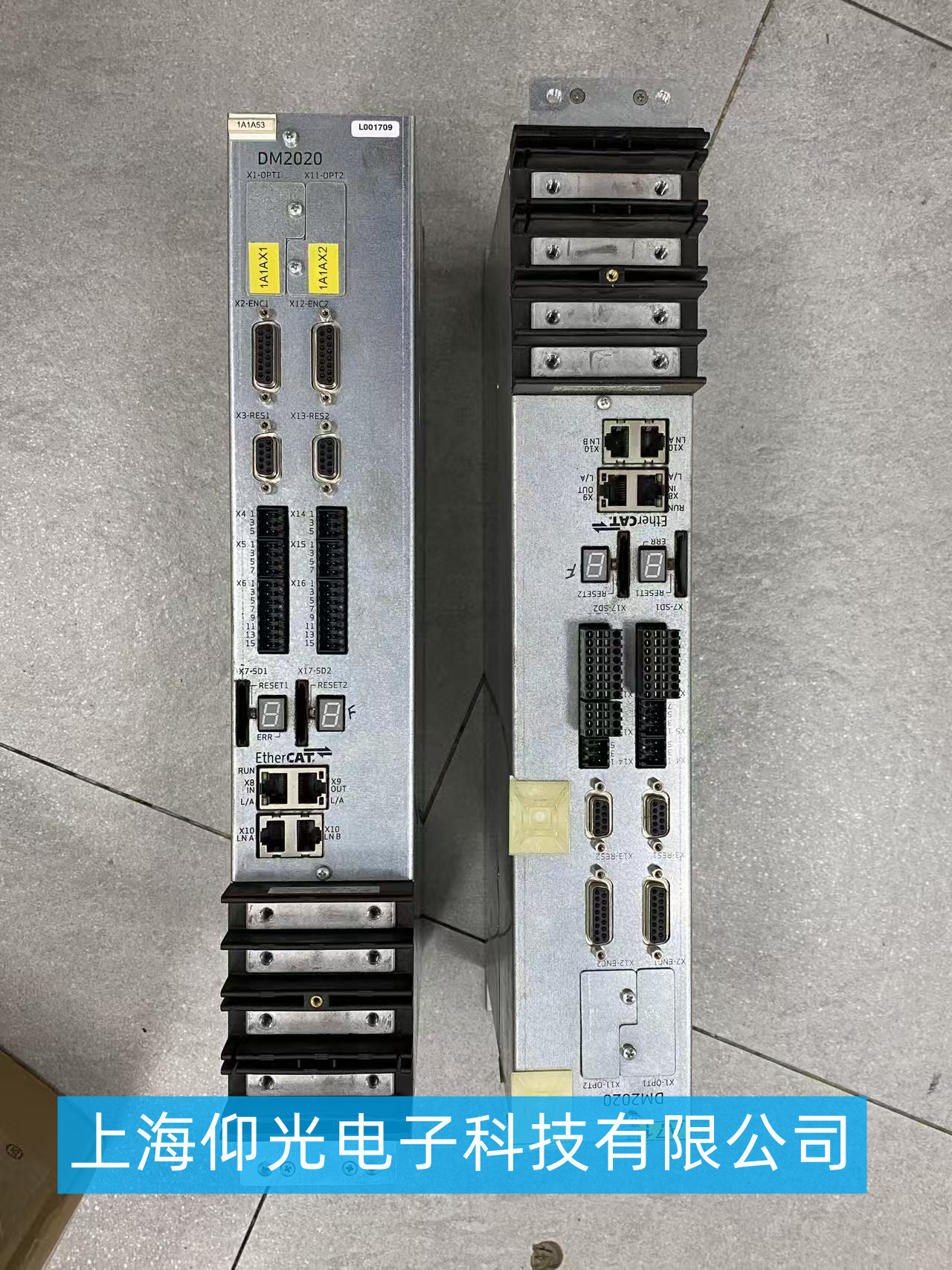

设备型号：DM2020 穆格 EtherCAT 总线伺服驱动器，双轴伺服驱动单元，支持 EtherCAT 总线通讯，多用于风电变桨、精密运动控制设备。
二、前期检测流程
收到设备后先做外观检查，查看外壳、接口、散热片有无物理磕碰损伤，检查 DB 接口、端子排、网口是否针脚弯针、氧化、松动，查看内部电路板有无烧黑、电容鼓包、元器件炸裂痕迹，记录数码管原始报错代码。 断电状态下做静态电阻测量，测量主回路功率模块 IGBT、整流桥、输出回路对地阻值，排查功率管击穿、短路接地故障；测量各路电源回路对地阻抗，确认有无短路。 上电前确认输入供电电压等级匹配，外接合适的限流保护装置，空载上电测试，观察数码管指示灯状态，确认是否报故障代码，测试 EtherCAT 网口链路状态，记录 RUN、ERR 指示灯状态。
三、常见故障及维修处理
1、电源类故障
现象：上电无显示、数码管不亮、反复重启、上电报欠压故障。 拆开设备，检修内部开关电源板，检测输入滤波电容、辅助电源芯片、MOS 管、稳压二极管，电容出现鼓包漏液直接更换，修复损坏电源芯片与周边阻容元器件；修复后测量 5V、24V、多路驱动供电电压，各路电压必须达到标准值，波动控制在允许范围，电压异常继续排查反馈回路。
2、功率模块故障
现象：上电报过流、短路、接地故障，一上电就跳闸，输出无动力。 检测 IGBT 功率模块，模块击穿损坏则更换同规格功率器件，同步检查驱动板驱动光耦、驱动电阻、稳压电容，驱动回路损坏一并修复，不能只更换模块忽略驱动电路，避免二次烧坏模块。修复完成后做静态复测，三相输出阻值均衡，无对地短路。
3、通讯与接口故障
现象：EtherCAT 通讯断线、找不到从站、网口灯不闪烁，DB 编码器接口报警。 检查 EtherCAT 网口物理层，网口芯片、隔离变压器损坏进行更换；处理编码器 DB 插座，针脚氧化虚焊重新补焊，损坏插座直接更换；检查编码器信号接收芯片，差分信号电路元器件，修复后接主站测试总线通讯，确认可以正常识别驱动器，收发数据正常。
4、主板控制板故障
现象：数码管乱码、报错代码无法清除，参数丢失，复位无效，轴无法使能。 检修主控板 CPU、存储芯片，检查时钟电路，备份原有参数，修复损坏芯片，必要时重新刷写对应固件程序；修复完成恢复设备原始参数，核对轴参数，确认复位之后故障代码可以清除。
5、端子、散热机械故障
端子排针脚氧化烧蚀，处理或者更换接线端子；散热风道、散热片积满灰尘，做深度除尘清理；功率器件散热硅脂老化，重新均匀涂抹导热硅脂，保证散热效果，防止运行过热报警。
四、整机调试测试
维修完成后，先空载通电测试，清除全部故障代码，完成驱动器基础参数校验，EtherCAT 总线联机测试，确认通讯正常，轴可以正常使能。 条件允许情况下接模拟负载，长时间带载老化测试，观察驱动器数码管、指示灯，监测电流电压，确认无报错，运行稳定。 完整记录原有参数，维修完成导出备份参数文件，方便后续客户恢复使用。
