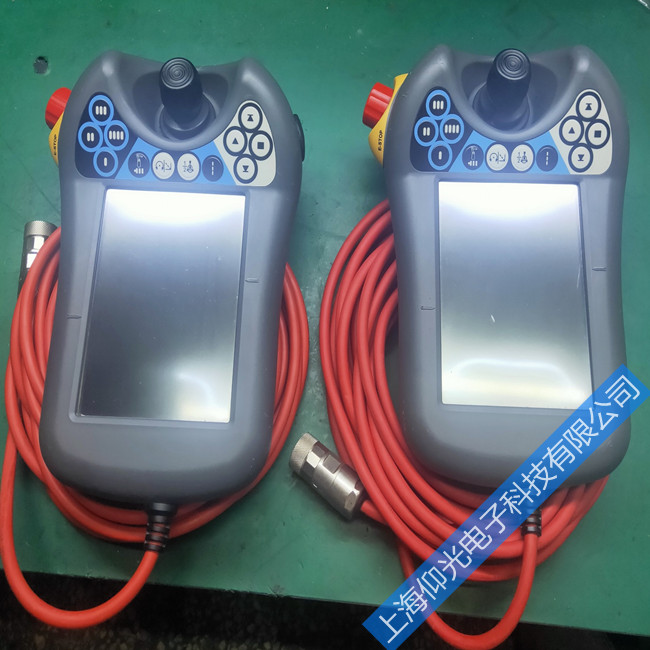

ABB示教器屏幕黑屏、花屏故障维修
第一步：外部供电与连接检查（最高频原因）
这是最常见故障点，需要重点排查。
检查供电电压：使用万用表测量示教器接口端（如X1/X2）或控制柜侧供电端子的电压，标准应为24V DC (±10%) 左右。若电压异常，需检查控制柜内的电源模块和保险丝。
检查连接线缆和接口
观察与摇晃测试：检查示教器电缆外观有无破损、死折。尝试在开机状态下轻轻晃动或弯折电缆，尤其是接头附近，观察屏幕显示是否随之变化，以判断是否存在内部断线。
清洁与紧固：检查两端插头的针脚是否弯曲、氧化或松动。用无水酒精清洁后重新插拔并确保卡扣锁紧。
排除节能模式：部分型号有节能背光功能，闲置后会自动黑屏。可尝试触摸屏幕或按任意键唤醒。
提示：如果条件允许，用一根正常的备用电缆或另一台示教器进行交叉测试，能最快将问题定位在线缆、示教器本身还是控制柜侧。
第二步：软件与系统恢复
如果外部检查都正常，可以尝试软件层面的恢复。
强制重启：长按示教器上的电源键5-10秒，强制关机后再重新开机。
尝试进入恢复模式：开机时同时按住特定组合键（不同型号可能不同，如 Menu + OK + 电源键，或 A + B + 电源键），看能否进入恢复菜单。在菜单中可以尝试“重启系统”或“恢复出厂设置”（注意：恢复出厂会清除用户程序和配置，操作前务必确保有备份！）。
使用RobotStudio修复系统：通过以太网连接机器人控制器和安装了RobotStudio的电脑，使用“System Status”查看系统状态，必要时执行“Reinstall System”修复或重装系统。
第三步：内部硬件拆检（需谨慎）
如果以上步骤均无效，且您具备静电防护和拆机能力，可考虑拆机检查。操作前务必断开所有电源连接，并佩戴防静电手环。
检查内部保险丝与电容：拆开外壳后，首先目视检查内部电源板上的保险丝是否熔断，电容是否有鼓包、漏液迹象。
检查屏幕排线（FPC）：这是内部检查中非常关键的一步。找到连接主板和液晶屏的柔性排线。轻轻拔出，用软毛刷清理接口，再用无水酒精擦拭排线金手指，然后重新小心插紧并固定卡扣。很多花屏、闪屏问题都源于此。
判断背光与屏幕故障：
有背光但无图像（白屏/灰屏）：在强光下观察屏幕是否有极微弱的图像。若有，问题可能出在背光系统；若无图像，则更可能是主板或屏幕本身损坏。
无背光也无图像：屏幕完全无响应，重点检查电源模块、主板供电芯片，故障可能性更高

ABB示教器常见故障维修：黑屏/花屏/显示异常，卡在启动界面(显示“Booting in progress...”)，按键失灵/反应迟钝，触摸屏失灵/无反应，操纵杆无反应，无法与控制器通信。
