一、常见故障现象
- 上电无反应、指示灯不亮、无法启动；

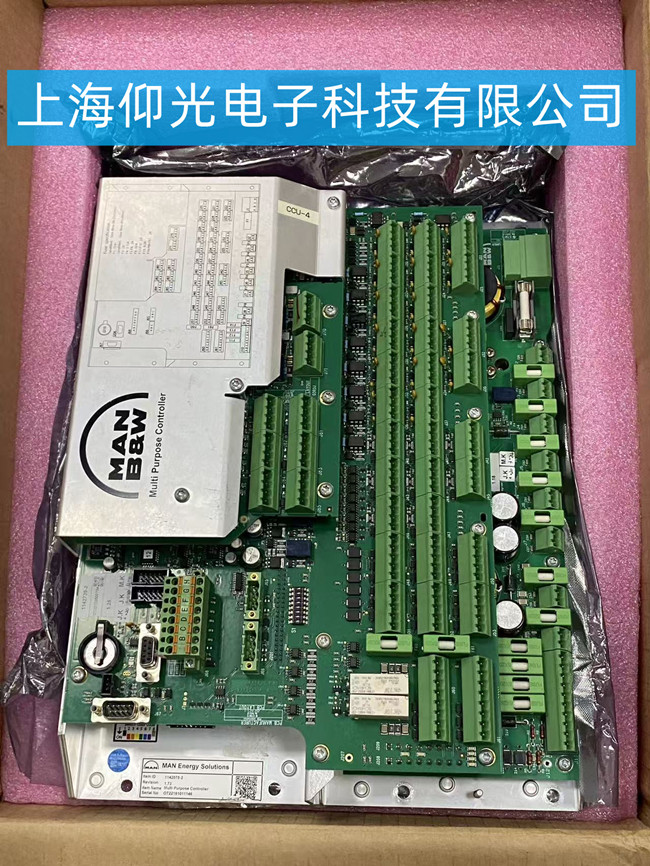

- 报警红灯闪烁，主机报 CCU‑4 故障；
- 与 MOP 上位机通讯中断，CAN/RS485 串口不通；
- IO 输入输出异常，部分通道无信号，驱动不动作；
- 反复重启、死机，运行一段时间后停机；
- 电路板腐蚀、受潮，端子回路异常。
二、前期外观与离线初检（断电操作）
- 整体目视检查：查看 PCB 板有无烧黑、铜箔腐蚀、水渍盐雾、电容鼓包漏液、保险丝熔断；检查接线端子有无氧化、虚接，接口针脚弯针断针。
- 整机清洁：使用 99% 无水酒精清洗电路板盐雾油污，洗板后充分烘干，防止残留盐雾造成漏电短路。
- 连接器检查：检查 DB9 串口、ID‑KEY 钥匙接口、绿色 IO 端子排，检查板上继电器、接插件有无虚焊脱焊，重点处理船舶振动导致的开裂焊点。
- 离线阻抗测量：万用表测量电源输入对地阻抗，排查板级短路，避免上电二次损坏元器件。
三、分模块深度检测维修
1）电源供电模块（最高故障率）
- 测量外部输入 24VDC 电压是否在额定范围；
- 检测板载保险、滤波电解电容、DC‑DC 转换芯片；
- 测试板内 5V、3.3V 各路内核电压输出；
- 故障处理：更换失效电容、熔断保险、损坏电源芯片；修复供电回路断线铜箔，保证各路电压稳定无波动。
2）CPU 与核心逻辑板
- 检查主 CPU、存储芯片、固件闪存，排查虚焊、芯片损坏；
- 读取板内固件版本，核对程序版本，固件损坏需重新刷写原厂程序；
- 晶振电路检测，晶振失效会造成不开机、反复重启；
- BGA / 引脚芯片虚焊，做补焊加固处理，适应船舶振动工况。
3）IO 输入输出回路
- 逐个检测数字输入通道、继电器输出回路，板载继电器触点烧蚀直接更换；
- 测量光耦、驱动三极管，排查通道损坏；
- 处理端子排铜箔腐蚀断线，飞线修复受损线路，保证每一路 IO 通断正常。
4）通讯接口（CAN 总线、RS232/485）
- 检查 DB9 串口收发芯片、CAN 收发器；
- 测量通讯终端电阻，排查接口芯片击穿；
- 修复通讯接口保护电路，静电浪涌损坏是船舶设备常见诱因；
- 维修完成后对接上位机测试通讯链路，校验设备地址与协议参数。
四、整机带载测试流程
- 外接标准 24V 直流测试电源，逐步上电，观察板卡指示灯状态，无异常发热打火。
- 测量全部内核电压，确认电压全部达标。
- IO 全通道测试：模拟输入信号，验证每一路输入采集；输出指令，确认继电器、驱动输出动作正常。
- 通讯联调：连接上位 MOP 模拟系统，建立 CAN、串口通讯，读取报警、参数，确认无通讯报错。
- 长时间老化拷机：连续 2‑4 小时通电运行，模拟工况，观察是否重启、报错，复现间歇性故障。
五、维修后处理与交付
- 对补焊位置喷涂三防漆，抵御船舶盐雾潮湿，提升现场使用寿命。
- 整理维修记录：记录损坏元器件、固件版本、测试数据。
- 现场装机提示：
- 上船安装确认供电电压稳定，做好电源浪涌防护；
- 所有接线端子紧固到位，避免振动松动；
- 机柜通风防潮，减少凝露盐雾侵入。
六、风险说明
- 若主 CPU / 存储硬件物理彻底损毁，无法读取原厂固件，维修存在失败风险，建议备板备件备选。
- 维修完成后上船务必做主机联动调试，核对主机全部保护、控制逻辑。
