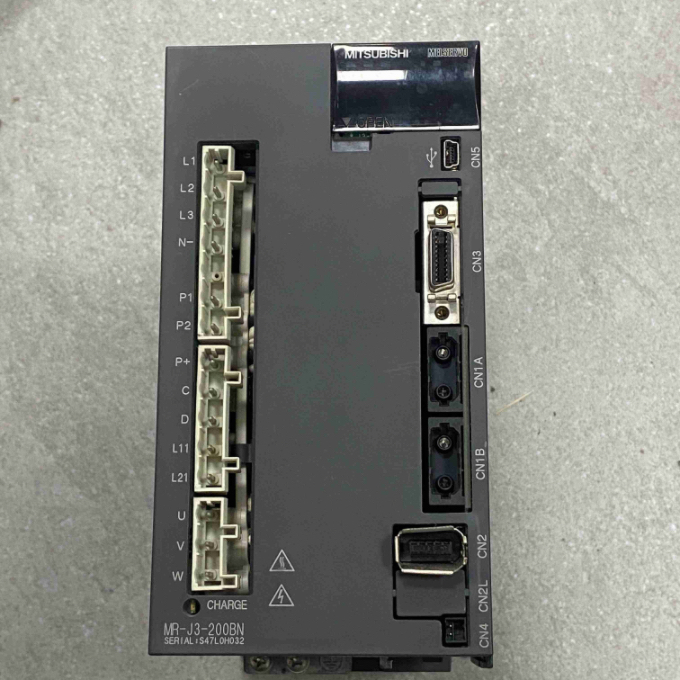

三菱MR-J3系列伺服驱动器是工业自动化领域的经典主流机型，大量应用于老款数控机床、非标自动化设备，稳定性好，市场保有量巨大。设备经过多年长期运行，机械部件老化、线缆磨损、参数漂移等问题频发，ALM50过载是该机型出现频率很高的故障。

该故障最大的特点就是启动瞬间报错、运行中途随机停机，电机出现明显抖动、无力、卡顿现象，直接导致设备加工精度下降、生产线中断。很多维修人员遇到该代码会直接判定驱动器损坏，盲目更换配件，造成不必要的维修浪费。

故障具体表现

伺服驱动器上电自检正常，无开机报警。设备接收运行指令后立刻弹出ALM50过载代码，伺服触发保护停机，重启设备后故障依旧反复。设备无法持续运行，严重影响自动化生产节拍。对设备进行检测前，需要断开设备外部执行机构，防止测试过程发生误动作。

机械负载排查（优先检测）

ALM50过载报警七成以上来自机械问题。维修时首先断开电机联轴器，让伺服电机脱离负载做空载测试。如果空载运行正常不报警，说明故障不在电气端。重点检查设备丝杆卡顿、导轨缺油、轴承卡死、机械阻力过大、负载超重等问题，检修润滑系统、更换磨损配件即可恢复正常。

伺服电机与线路检测

空载依旧报警，需要检测伺服电机本体。使用万用表测量三相绕组阻值是否均衡，用摇表检测电机绝缘是否老化、漏电。同时检查编码器线缆是否破皮、断线、接触不良，编码器信号异常会导致电流采样错乱，误触发过载保护。MRJ3编码器线缆长期反复弯折，线芯内部断线属于现场常见隐性故障。

伺服参数优化调试

部分设备故障来源于参数设置不当。速度增益、位置增益设置过高，设备运行过于激进，启停冲击过大，系统会判定为过载报错。可以恢复出厂参数，根据设备负载特性逐步微调增益，匹配机械运行工况，修改参数前务必保存原有参数备份。

驱动器硬件维修

排除机械、电机、参数问题后，故障依旧，可判定驱动器内部硬件损坏。重点检测电流采样电阻、运算电路、功率模块，元器件老化漂移会导致电流检测不准，持续报过载故障。维修拆机过程做好防静电保护，避免静电损伤主板元器件，更换损坏配件即可彻底修复。

维修总结

三菱MR-J3伺服ALM50过载报警无需盲目拆机换驱动器。严格按照机械、电机、线路、参数、硬件的顺序排查，大部分故障都能低成本解决，有效提升设备维修效率，减少工厂停机损失。
