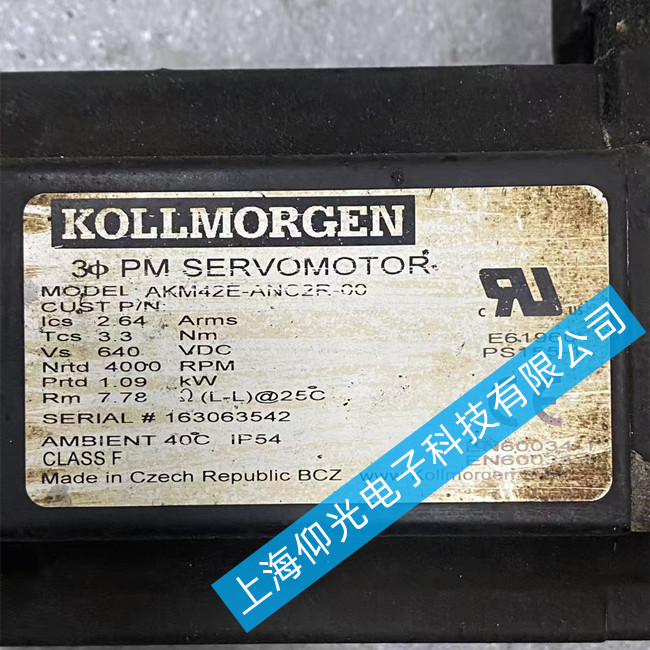

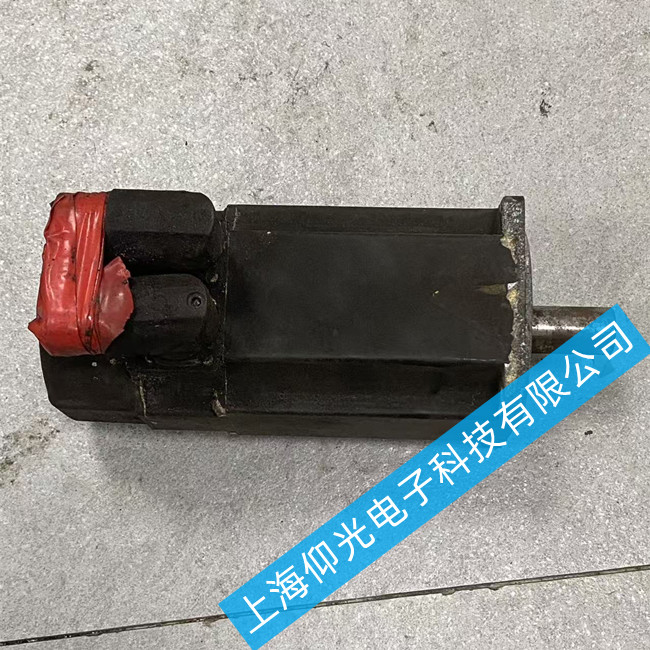

科尔摩根伺服电机维修AKM42E-ANC2R-00一通电就跳闸故障维修方法
科尔摩根 AKM42E-ANC2R-00“一通电就跳闸”核心成因是动力线/绕组对地短路、驱动器功率模块击穿或机械抱闸未释放导致堵转过流，需按“断电隔离→外部线路绝缘测试→脱开负载空载试驱→模块与绕组量化检测”顺序排查，严禁直接复位强启 。
力士乐驱动器核心故障定位与紧急处置
立即断电并断开电机与驱动器连接：拔掉 UVW 动力线及编码器线，确认输入侧断路器/漏保已复位前不得通电，防止故障扩大烧毁驱动器。
区分跳闸层级：若空气开关/漏保跳闸多为对地短路或严重漏电；若仅驱动器报过流（OC）后停机多为模块损坏、绕组匝间短路或机械卡死。
优先排查非电机本体因素：统计显示约 40% 跳闸源于外部线缆破损、接地不良或驱动器前端模块击穿，而非电机绕组本身 。
系统化排查步骤（由外入内）
动力电缆与接线盒检测：使用兆欧表（500VDC 档）测量 U/V/W 各相对地绝缘电阻，<5MΩ即判定存在隐性击穿；检查航空插头是否进水、氧化或屏蔽层破损导致相间短路 。
机械卡滞与抱闸验证：手动盘动电机轴，若阻力极大或无法转动，检查抱闸是否未正常打开（需确认 24V 制动电压是否正常）或轴承/负载端机械卡死，此情况启动瞬间电流激增必跳闸 。
驱动器侧隔离测试：将电机线完全拆除，单独给驱动器上电（不接电机），若仍跳闸则确认为驱动器内部 IGBT 模块击穿、整流桥短路或母线电容失效，需更换功率模块 。
电机绕组深度诊断：若外部线路与驱动器均正常，需测三相直流电阻平衡度（偏差>2% 提示匝间短路）及高频脉冲反射法（TDR）定位内部短路点；AKM 系列永磁电机若绕组烧毁通常需返厂重绕或更换总成 。
维修决策与注意事项
可现场修复场景：线缆绝缘破损更换、接线端子紧固、抱闸电压异常调整、驱动器外部滤波电容更换。
需专业维修/更换场景：绕组匝间短路（需嵌线工艺）、编码器损坏导致反馈失锁、驱动器 IGBT 模块击穿（需匹配原厂参数）、轴承严重磨损导致扫膛。
科尔摩根伺服电机维修故障：磁铁爆钢、磁铁脱落、电机维修、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准、一通电就报警、一通电就跳闸、驱动器伺服器报警代码、烧线圈绕组、航空插头损坏、原点位置不对，编码器调试/调零位、更换轴承、轴承槽磨损、转子断裂，轴断裂、齿轮槽磨损等故障维修。
