一、设备概况

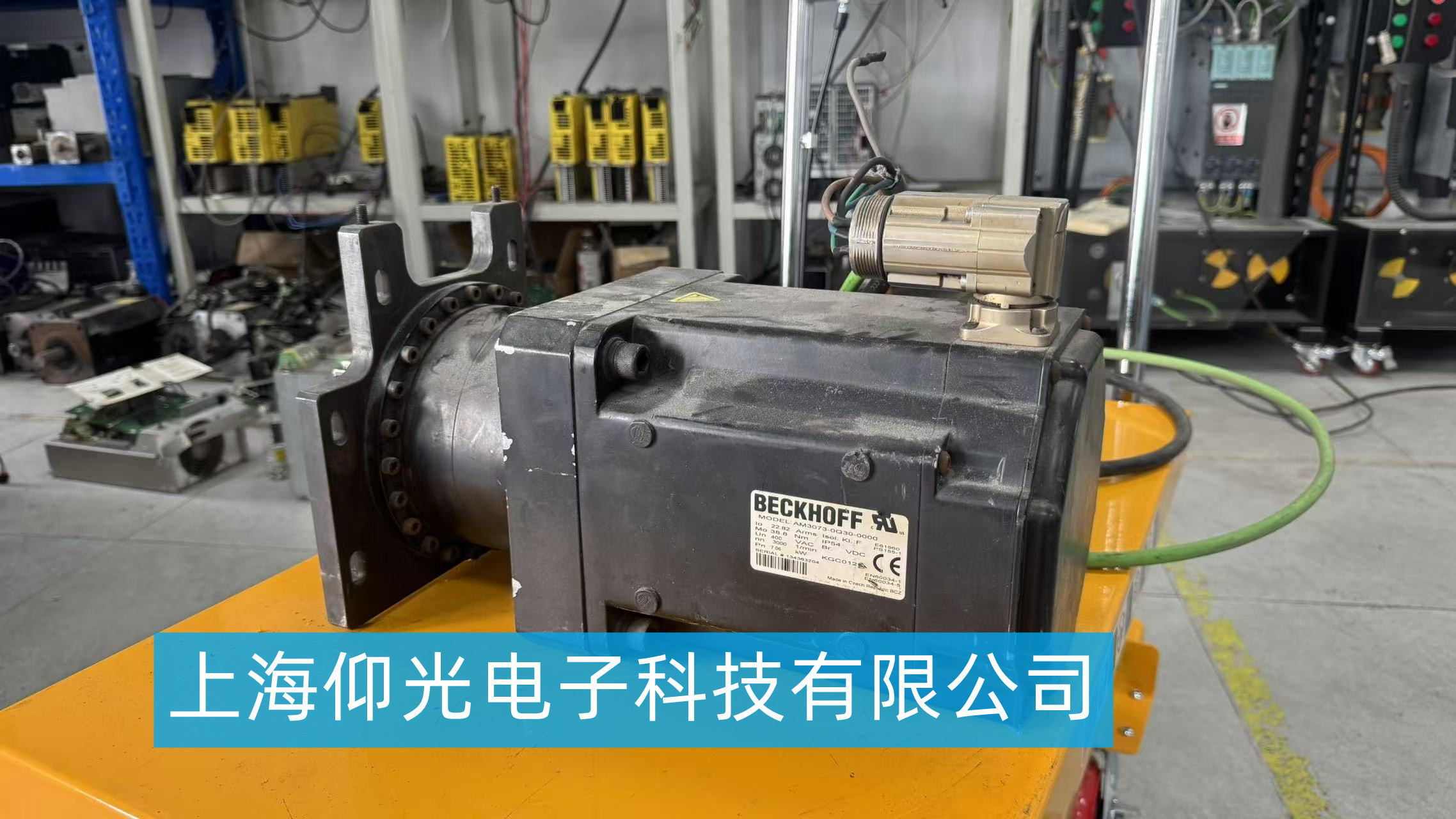

设备型号：AM3073 系列倍福同步伺服电机，自带编码器、可选电磁抱闸，多用于高精度自动化设备，适配倍福 AX 系列伺服驱动器。维修采用机电分离检修方案，优先修复原有定子绕组、编码器、轴承、刹车组件，非必要不直接更换整机，降低备件成本。
二、故障诊断步骤
先做外观预检，查看壳体、法兰、输出轴有无磕碰、漏油、进水、烧黑痕迹；使用绝缘电阻表、万用表检测三相绕组阻值平衡度、对地绝缘、抱闸线圈通断；接入配套驱动器做静态编码器信号检测，确认编码器信号、电池回路是否正常。 机械部分手动盘轴，判断有无卡顿、异响、旷量，区分轴承磨损、永磁体松动、齿轮 / 减速机构故障；区分故障源属于电机本体还是驱动器、线缆、负载机械卡滞，避免误判。维修前记录电机铭牌参数、编码器型号，用于后期参数匹配调试。
三、分故障维修实施细则
绕组对地短路、缺相、三相阻值不平衡、上电报过流，拆解电机，检测绝缘层老化、匝间击穿，视情况重新绕制定子绕组，真空浸漆烘干，完工后做耐压、绝缘、平衡测试，保证三相阻抗一致。 电机异响、转动卡顿、抖动、高速啸叫，优先拆解更换精密轴承，清理内部油污粉尘；若永磁磁钢脱落、退磁，做磁钢粘接加固或磁钢更换，校正转子动平衡，消除高速震动。 抱闸失效、无法锁轴、抱闸打不开 / 松不开、通电异响，检测抱闸线圈阻值、整流回路，更换失效抱闸线圈、摩擦片，调整抱闸间隙，测试断电锁止、通电释放功能，确认抱闸力矩达标。 编码器报警、定位不准、原点丢失、抖动漂移、驱动器报编码器故障，拆解后端编码器组件，检测编码器读写头、光栅盘、信号排线、端子针脚；排线断线、接头氧化做更换修复，光栅盘脏污清洁，编码器本体损坏更换同型号编码器，维修后做原点校准、电子原点匹配。 轴端漏油、密封老化，更换骨架油封、O 型密封圈，清理腔体旧油脂，加注适配高温润滑脂，恢复密封防护，防止粉尘油污侵入绕组与编码器腔。 电机过热、温升过快，先排查负载卡滞、散热风道堵塞，再检测绕组绝缘衰减、轴承干涩、磁钢退磁，针对性修复绕组或轴承，完工后带载测温验证。
四、维修后测试验收
维修完成先做静态检测：三相绕组平衡、对地耐压、抱闸功能、编码器信号校验；再上测试台，搭配倍福伺服驱动器空载试运行，低速、中高速分段运转，检测电流、温度、噪音、定位精度；做点位往复测试，确认无抖动、丢脉冲、报警等问题，留存测试记录再交付。
五、质保与风险说明
本次维修质保范围仅限本次维修更换的元器件及对应故障；现场过载冲击、进水进油、外力撞击、线缆短路、负载卡死造成二次损坏不在质保内。 编码器维修 / 更换后需要客户现场重新做原点标定、伺服参数优化；绕组重绕后需要配合驱动器整定，现场调试由设备方配合完成。
六、备选方案
若转子磁钢大面积退磁、定子铁芯严重烧毁、壳体变形，维修成本偏高时，可提供同型号拆机良品 / 全新电机置换方案，快速恢复产线停机设备。
