一、设备概况

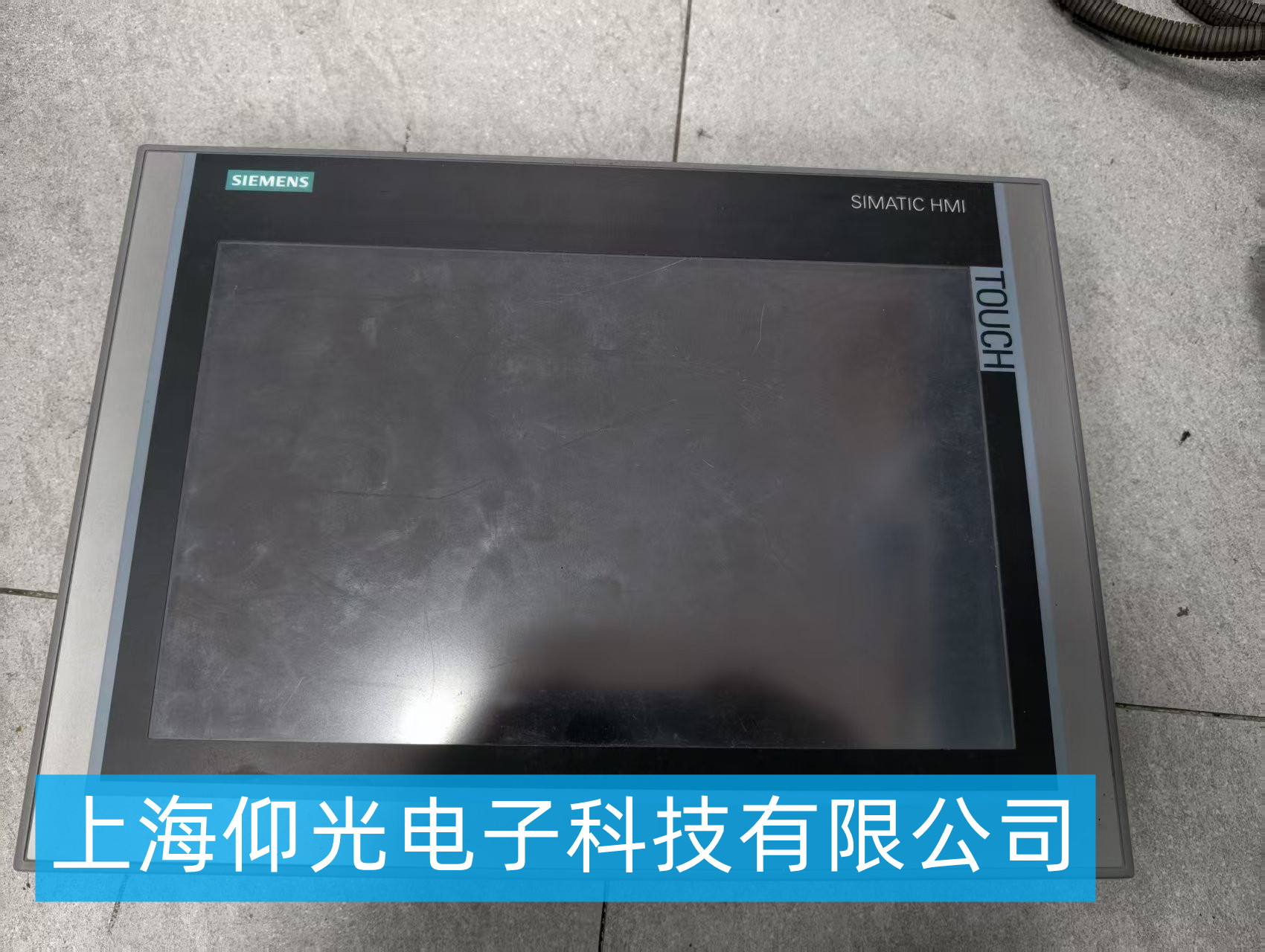

设备型号：TP1200 Comfort 12.1 寸精智触摸屏，订货号 6AV2124-0MC01-0XA0，带 PROFINET 通讯、LED 背光、电容触摸，多用于产线人机监控。维修采用芯片级维修思路，优先修复原有主板，非必要不更换整台总成，控制维修成本。
二、故障诊断步骤
收到设备先做外观预检，观察外壳、屏幕有无碎裂、进水、烧蚀痕迹；在安全限流条件下上电，确认实际故障现象，区分是供电、显示、触摸、存储还是通讯类故障。使用万用表测量电源输入回路、各模块供电电压，示波器核查时钟、通讯信号；拆机后检测主板电源芯片、闪存、屏线接口、网口 PHY 芯片，精准锁定故障元器件，避免盲目换件。维修前优先提醒客户使用 ProSave 备份项目程序，未备份的设备提前告知存在程序丢失风险。
三、分故障维修实施细则
上电黑屏、无背光、无指示灯，优先检修内置电源回路，排查老化电容、稳压 MOS 管、保护二极管，更换失效元器件，修复供电通路；供电正常仍黑屏，再检测背光驱动与液晶屏线，清洁重插屏线，背光芯片损坏则更换驱动芯片，液晶屏本体损毁才更换液晶模组。 开机卡在西门子启动画面、反复重启、进不了系统，优先使用 ProSave 重刷标准 HMI 固件，固件修复无效，判定为板载 Flash 闪存坏块，做 BGA 植球更换闪存芯片，写入匹配固件，维修完成后需要客户重新下载画面程序。 触摸无响应、局部失灵、触摸漂移乱跳，先校准触摸参数，无效再检查触摸排线是否氧化、断线、针脚虚焊；外屏玻璃开裂直接更换触摸面板，主板触摸驱动 IC 损坏则芯片级更换驱动器件，修复后做多点触摸校准测试。 花屏、竖横线、局部黑斑、亮度不均，先重新插拔清洁 LVDS 屏线，排查屏线虚焊；如果屏本体损坏，更换同规格液晶模组，同步检测背光 LED 回路，修复背光不均、暗屏问题。 网口不通、PROFINET 通讯断线、无法上传下载程序，先排除外部网线、交换机、PLC 侧问题，再检修主板网口 PHY 芯片、网口防雷器件，更换损坏通讯芯片，修复后联机测试和 PLC 的通讯、程序上传下载功能。
四、维修后测试验收
硬件修复完成后，整机持续通电老化测试，连续运行检测供电稳定性、背光亮度、触摸全区域点位、网口长时间通讯稳定性；测试无死机、花屏、触摸漂移、通讯中断等异常，再交付。交付资料含维修检测说明，注明本次维修更换器件。
五、质保与风险说明
本次维修提供售后质保，质保范围仅限本次维修更换的元器件及对应故障；人为进水、强电冲击、现场高压静电、外力磕碰不在质保范围。设备原有项目程序需要客户自行备份，硬件维修会清空内部存储，若无备份，程序无法恢复，该风险维修前提前确认。
六、可选替代方案
若主板大面积烧毁、多层板严重损毁，芯片维修成本接近备件，则可提供同型号整机备件置换方案，直接更换完好整机，快速恢复产线生产。
