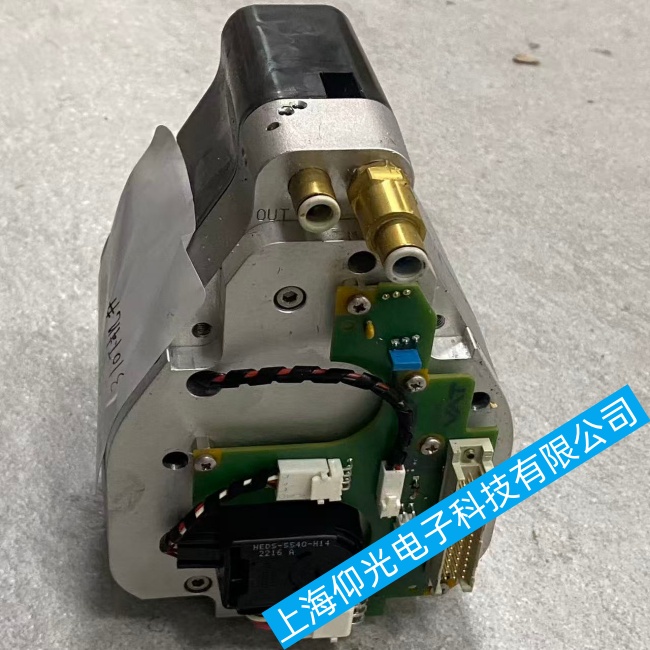

VAT 65050-JHSS-BKS1 真空摆阀位置反馈异常故障维修与日常预防
故障现象：HMI 显示开度与实际阀位不符、开度跳变、跟随误差超限、报 ENC / 位置偏差报警、阀门来回振荡、开到位反馈不归零。
排查顺序：线路供电→机械间隙→编码器本体→伺服参数→整机零点标定。
一、VAT 65050-JHSS-BKS1 真空摆阀线路与供电排查
编码器插头检查
断电拔下 BKS1 执行器反馈接头，查看针脚弯折、氧化、进水、退针；真空设备粉尘镀膜易腐蚀触点，异丙醇擦拭，插紧锁扣，扎固线缆避免拉扯。
5V 编码器供电测量
上电测反馈线缆 5V 供电，标准4.75～5.2V；低于 4.75V 为线缆压降 / 驱动器电源异常，更换屏蔽反馈电缆，动力线与反馈线分开走线，禁止同线槽平行敷设。
屏蔽接地抗干扰
反馈线双层屏蔽单端接控制柜地，未接地会出现开度随机跳变；加装信号磁环，规避真空泵、射频电源干扰。
线缆通断检测
断电万用表测 A+/A-、B+/B-、Z 相、屏蔽层，断线 / 相间短路直接更换原厂差分反馈电缆。
二、VAT 65050-JHSS-BKS1 真空摆阀机械传动间隙
执行器与阀体连接松动
断开伺服，手动离合转动手轮，晃动摆臂有旷量：紧固输出轴锁紧螺钉、更换磨损平键，联轴器间隙消除。
阀轴 / 轴承卡滞、磨损
阀轴轴承缺润滑、粉尘卡滞，转动阻力不均导致编码器读数滞后；拆解阀体，清洗阀轴、波纹管，涂抹 VAT 真空专用润滑脂，老化轴承整套更换。
齿轮箱内部间隙
BKS1 减速齿轮磨损会产生回程误差，开关同一开度反馈数值不一致；开盖检查齿轮齿面，磨损严重更换齿轮总成，补加真空齿轮润滑脂。
PFO 断电缓冲机构干涉
阻尼活塞卡滞会拖拽摆臂，造成反馈漂移；拆解执行器后盖清洁阻尼密封圈，消除运动拖拽阻力。
三、VAT 65050-JHSS-BKS1 真空摆阀内置绝对值编码器检修
光栅码盘清洁
粉尘、镀膜附着光栅，信号波形残缺、开度跳变；防静电拆开编码器端盖，无尘布蘸异丙醇轻擦码盘，严禁划伤光栅。
编码器同轴固定检查
固定螺丝松动、码盘偏心，转动时反馈剧烈波动；松开编码器座，对齐轴芯后均匀锁紧，保证无偏心。
编码器本体损坏判定
手动匀速转阀，HMI 开度数值间断、跳数、无变化；供电正常、线路完好仍异常，判定编码器光耦 / 主板损坏，更换同型号 BKS1 反馈编码器。
绝对编码器备用电池（带记忆机型）
电池电压过低丢失零点基准，开机反馈偏移；更换内置锂电池，更换后必须重做整机行程标定。
四、VAT 65050-JHSS-BKS1 真空摆阀伺服驱动器参数修正
反馈极性反转
阀开反馈显示关、阀关显示开；进入伺服参数，调换编码器 A/B 相计数方向，保存重启。
位置环增益不匹配
增益过高：阀门振荡、开度来回漂移；增益过低：跟随误差大、反馈滞后。调低 P 增益，小幅提升 D 滤波，消除震荡。
行程上下限参数丢失
零点 / 满量程参数错乱，全开反馈不到 100%、全关不归 0；清空旧行程参数，执行自动行程学习。
跟随误差报警阈值
阈值设置过小，轻微反馈偏差直接报警；适度放宽位置误差阈值，同时消除机械间隙根治根源。
五、VAT 65050-JHSS-BKS1 真空摆阀整机零点 + 行程标准标定
设备完全破真空，氮气吹扫腔体，切换手动模式将阀板机械全关到位；
伺服进入零点示教模式，确认当前位置设为 0%；
手动摆至阀板全开机械限位，执行满量程 100% 标定；
中间点位 25%/50%/75% 往返测试，同一机械位置正反行程反馈差≤0.5% 为合格；
保存参数，自动循环开关 20 次，开度无漂移、无偏差报警。
六、VAT 65050-JHSS-BKS1 真空摆阀分故障现象快速对应解决
开度随机跳变、数值乱跳 → 反馈线屏蔽不良 / 插头氧化 / 光栅脏污
开到位反馈 90%、关到位 10%（量程偏移）→ 重新做零点满量程标定
开关同一开度读数不一致、回差大 → 齿轮 / 摆臂机械间隙过大
伺服报编码器故障、跟随误差超限 → 线缆断线、编码器损坏、供电不足
动作缓慢伴随反馈滞后 → 阀轴卡滞、阻尼缓冲拖滞、增益过低
