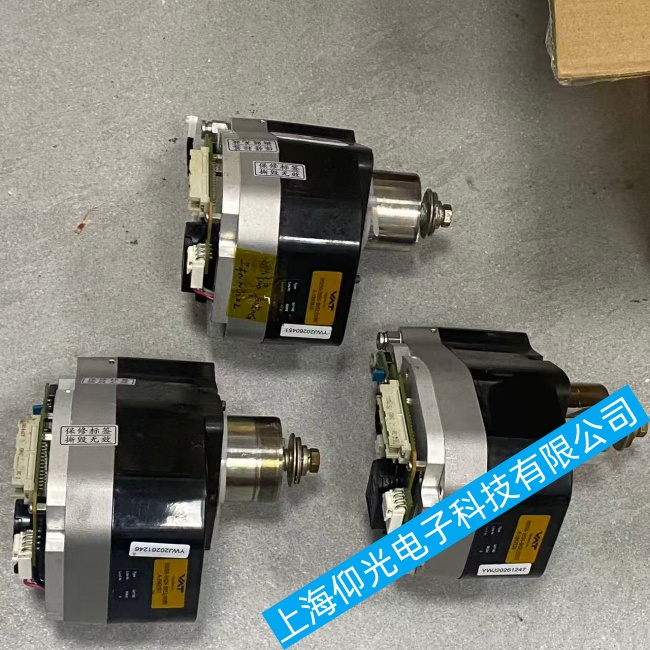

VAT 65050-JHSS-BKS1 真空摆阀动作迟钝故障根源处理方案
该阀为伺服电机驱动钟摆式真空调节阀，动作慢分四类诱因：电气控制异常、伺服驱动故障、机械卡滞、工况压差负载过大，按从简到繁顺序排查。
一、VAT 65050-JHSS-BKS1 真空摆阀快速外部预检
1. 供电与信号检查
测量伺服输入24VDC，电压低于 23V 会导致电机扭矩不足、启停迟缓；端子氧化 / 松动紧固、更换破损线缆。
确认急停、真空腔体安全门联锁全部复位，联锁回路半导通会限制伺服输出功率。
上位机控制信号：CC-Link / 模拟量 4–20mA 有无衰减、屏蔽接地不良造成信号延迟；增加信号隔离器消除电磁干扰。
查看伺服驱动器面板报警码：无报警仅慢→机械 / 负载问题；报过载 / 扭矩超限→机械卡阻。
2. 压差工况排查（高频单侧动作慢根源）
65050 关闭侧允许压差最大 1.2bar，开启前阀座侧压力必须＜0.005bar，前后压差过大会产生反向推力，摆阀开启明显变慢。
解决：先对阀上游腔体预抽，降低压差再发开阀指令；工艺无法降压则升级大扭矩伺服驱动模块。
3. 手动离合与机械手感测试
切换手动模式转动手轮：
手感顺滑无阻力：机械本体正常，故障锁定电气伺服侧；
转动沉重、有卡顿、异响：阀内部机械卡滞，进入拆解维护。
二、VAT 65050-JHSS-BKS1 真空摆阀伺服驱动电气故障修复
伺服控制器参数重置
进入阀控制界面，恢复出厂动作速度参数，重新标定开 / 关加速、减速斜率；若参数被人为调慢，直接恢复标准值。
位置传感器故障
内置角度编码器脏污、信号漂移，反馈延迟导致伺服反复微调、动作拖沓；清洁编码器光栅，断线 / 老化直接更换同型号传感器。
伺服电机故障
测电机三相绕组电阻，阻值不均 / 对地绝缘＜1MΩ：线圈局部老化，扭矩衰减；更换伺服电机。
PFO 掉电保护模块异常
BKS1 带断电复位机构，内部阻尼缓冲器卡滞会全程拖慢摆臂；拆开执行器后盖清洁缓冲活塞，更换老化阻尼密封圈。
三、VAT 65050-JHSS-BKS1 真空摆阀阀体机械卡滞
1. 拆解清洗流程（必须先完全破真空、氮气吹扫腔体）
拆下执行器与阀体连接法兰，分离伺服摆臂；
取出摆阀阀板、阀轴、波纹管组件；
异丙醇超声清洗阀座、阀板、转轴粉尘、镀膜沉积物、聚合物糊状物；烘干无残留。
2. 润滑维护（真空专用润滑，严禁普通黄油）
阀轴转动轴承、摆臂铰接点涂抹VAT 原厂真空高温润滑脂；旧润滑脂干结是阻力核心来源，全部清理干净再上新脂。
O 形圈、波纹管密封硬化膨胀：全套更换氟橡胶真空密封件，硬化胶圈会持续摩擦阀座增加负载。
3. 磨损变形检修
阀轴轻微划痕、毛刺：细金相砂纸抛光；深度划痕直接更换阀轴；
波纹管挤压变形、偏斜：替换焊接波纹管，变形会持续干涉摆板摆动；
阀板与阀座磕碰变形：修磨密封面，变形严重更换阀板总成。
四、VAT 65050-JHSS-BKS1 真空摆阀执行器传动机构检修
伺服输出摆臂、连杆销钉锈蚀、间隙过小卡滞：拆解除锈，加真空润滑；
传动限位缓冲块老化膨胀，全程摩擦摆臂：裁切缓冲块预留合理间隙；
执行器内部齿轮减速箱缺脂、金属磨损：清洗齿轮，补加专用真空齿轮润滑脂。
五、VAT 65050-JHSS-BKS1 真空摆阀分场景快速对应解决办法
开慢、关正常：阀前压差过高 → 预抽腔体降压；
关慢、开正常：关闭侧压差大 / 关闭缓冲阻尼过大 → 调小伺服关闭减速参数、清理 PFO 阻尼；
开关全程都慢：供电不足、润滑干结、编码器反馈延迟；
时快时慢间歇性迟钝：接线虚接、传感器脏污、腔体间歇性积粉卡阀板。
六、VAT 65050-JHSS-BKS1 真空摆阀长期预防措施
工艺腔体增加前置过滤挡板，减少粉尘镀膜附着阀板；
每 6 个月定期活动阀门、补充润滑；高粉尘工况 3 个月拆解清洗；
程序联锁增加预抽延时，避免高压差直接开关摆阀；
控制柜单独接地，动力线与信号线分槽布线，降低电磁干扰。
