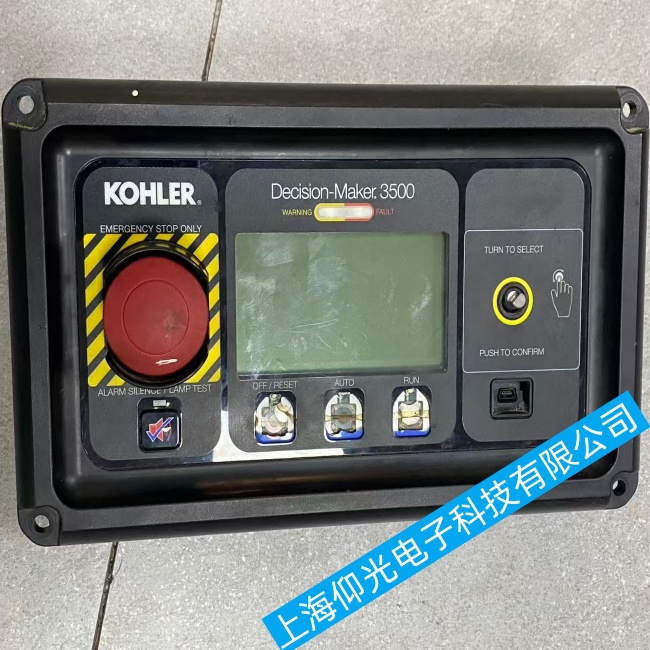

科勒 Decision-Maker 3500 发电机组控制器整机黑屏故障维修与预防方案
整机黑屏分两类现象：完全无指示灯、屏幕全黑（供电中断）；电源灯微亮 / 按键有背光但显示屏无画面（供电正常、显示 / 主板故障），按从外到内、先易后难顺序操作，全程断电测线路，带电测电压做好绝缘防护。
一、科勒 Decision-Maker 3500 发电机组控制器外部供电回路排查
DM3500 标准供电：DC12V/24V 蓄电池直流供电，端子排 P1 为电源输入。
蓄电池基础检查
断开电瓶负极，清理电瓶桩头氧化、油污，重新紧固；测空载电压：12V 机型≥12.5V，24V 机型≥24.5V；启动瞬间压降不得低于 10V/20V，低压会直接黑屏不开机。
电瓶老化、单格损坏、搭铁线锈蚀 / 断线：更换粗截面专用搭铁线，发动机机体、控制柜外壳多点接地。
外部保险与总空开
控制柜内控制器专用保险（慢熔型）：断电拆下，万用表通断档测量，熔断必须更换同规格安数慢熔保险，禁止加大保险容量。
直流断路器跳闸：复位空开；合闸立刻再次跳闸→线路存在短路，逐段排查线束破皮、正负极搭壳。
电源端子 P1 接线检查
拆下控制器接线端子，查看 P1 正极、负极插针缩针、烧蚀、松动、进水腐蚀；重新压接端子，涂导电防锈膏。
带电测量 P1 输入电压：无电压→上游线路断路；电压偏低→线路线径过细、长线压降过大，更换加粗直流电源线。
整机强制放电复位（解决死机黑屏）
断开电瓶正负极，拔掉控制器所有插头，静置 10 分钟；长按控制器面板按键 30 秒释放板载残余电荷，全部复原后重新上电测试，可修复瞬间电压冲击导致的系统死机黑屏。
二、科勒 Decision-Maker 3500 发电机组控制器内部电源电路检修
拆开控制器外壳，检查板载保险
主板电源入口有贴片 / 玻璃保险，万用表测量通断，熔断分两种情况：
仅保险熔断：更换同规格保险，上电试机；
更换保险立刻再次熔断：主板电源芯片、滤波电容短路，禁止反复换保险，避免扩大烧毁范围。
直流转换电源模块检测
DM3500 内部 DC-DC 模块将 12/24V 转为 5V、3.3V 给主板与显示屏供电：
输入有 DC 电压，输出 0V / 电压偏低→电源模块损坏，直接更换电源小板；
输出电压正常但黑屏，进入显示回路排查。
主板电解电容目视检查
查看电容有无鼓包、漏液、发黑，电容失效会导致带载电压跌落、无法点亮屏幕，全部更换同电压容量电容。
三、科勒 Decision-Maker 3500 发电机组控制器显示屏幕与背光故障
背光驱动电路故障
DM3500 液晶带 LED 背光，背光驱动芯片损坏、背光排线松脱是常见黑屏：
重新插拔屏幕与主板之间扁平排线，擦拭排线金手指氧化层；
测量背光供电，无电压→背光驱动芯片损坏，维修主板或更换显示总成。
液晶屏幕本体损坏
强光侧照屏幕，隐约能看见菜单文字、无背光：背光损坏；完全无任何图像，排线完好→液晶屏驱动板损坏，更换整套显示面板。
面板按键短路拉低系统电压
进水、粉尘造成按键板漏电，整机供电被拉垮黑屏：拔掉按键板排线单独上电，屏幕点亮则更换按键薄膜开关。
四、科勒 Decision-Maker 3500 发电机组控制器主板 CPU / 固件深层故障
通讯、传感器线路短路拉垮整机
拔掉所有传感器、CAN 通讯、发电机组执行器线束，只保留电源端子单独上电；屏幕恢复显示→外部线路短路 / 传感器击穿，逐一插回线束定位故障回路。
固件程序丢失 / 崩溃
设备断电、电压骤降容易丢失固件，表现为上电无任何显示、无自检：使用科勒专用编程器重新烧录对应机组型号 DM3500 固件程序。
主控 CPU、存储芯片损坏
供电、固件重刷后仍黑屏，主板发热异常、元件发烫，为主控芯片硬件烧毁，无法板级维修，更换全新控制器整机。
五、科勒 Decision-Maker 3500 发电机组控制器环境诱因与日常预防措施
潮湿、凝露、盐雾：控制柜加装除湿加热器，控制器面板密封胶条定期更换，避免水汽进入腐蚀电路板；
高温暴晒：控制柜通风散热，环境温度控制在 - 20~+60℃，超温会加速电容老化黑屏；
电磁干扰：发电机励磁、启动马达大电流干扰，电源端加装直流滤波磁环，信号线使用屏蔽线单端接地；
维护要点：每季度紧固电源端子、清理控制柜粉尘，每年检测电瓶电压与接地回路，避免低压黑屏停机。
六、科勒 Decision-Maker 3500 发电机组控制器快速故障判定速记
整机指示灯全灭、屏幕黑：90% 外部电瓶 / 保险 / 搭铁线路问题；
电源灯微亮，强光看不到画面：内部 DC-DC 电源板损坏；
按键灯亮、强光能看见文字：背光驱动或背光排线故障；
拔掉外部传感器线束立刻亮屏：外围线路短路；
全部线路正常、上电无自检：主板电源芯片损坏或固件丢失。
