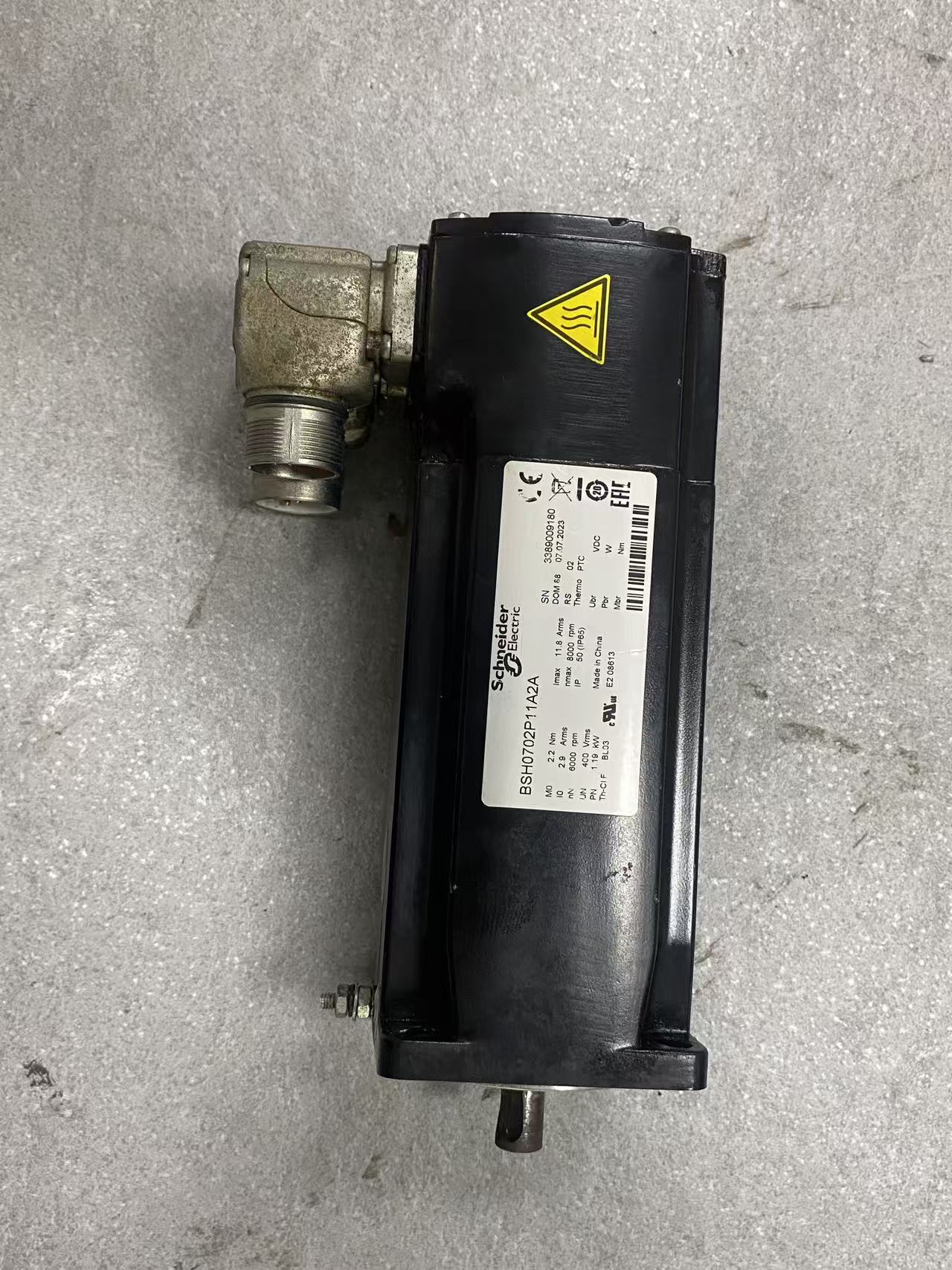

施耐德 BSH0702P11A2A 伺服电机维修方案
一、前期外部检测（先外后内，不盲目拆机）
首先断开电机与驱动器的接线，先完成外部排查。先查看驱动器报警代码，用 SoMove 软件读取故障信息，把故障锁定在接线、编码器、线圈还是机械部分。
先检查动力插头与编码器插头，观察接头有没有进水、氧化、针脚弯曲、进油污，插头外壳密封破损会导致水汽进入，这是这款电机高发故障。拔下插头后测量线缆通断，动力线 U/V/W 三相不能断路，地线要导通；编码器线的电源、A/B/Z 相线路不能断线，屏蔽层要连续完好。
接下来做电气静态测量，用万用表测量三相绕组电阻，U、V、W 三相阻值必须平衡，三相之间偏差不能大于 2%，如果出现一相阻值偏大或者无穷大，就是绕组断线；再用兆欧表测量绕组对地绝缘，绝缘阻值必须大于 5MΩ，阻值偏低说明线圈受潮或者对地漏电。同时测量内置 PTC 热敏电阻，阻值应在标准区间，开路或者短路就代表温度保护元件损坏。
再做机械手动检测，用手转动电机轴，正常状态下转动顺滑、无卡顿、无沙沙异响；如果转动有阻滞、有金属摩擦声，就是轴承磨损或者转子扫膛；如果轴完全转不动，需要确认是否带刹车，先给刹车线圈通额定电压松开刹车再测试。
二、各类故障对应维修处理
1. 编码器故障（最常见，驱动器报编码器通讯故障、位置丢失）
故障诱因大多是插头进水、码盘碎裂、编码器电路板老化、零点偏移。
处理步骤：拆开电机后端编码器外壳，先清理内部水汽与油污，烘干内部电路板；目视检查玻璃码盘有没有裂纹、崩边，一旦码盘破损只能直接更换编码器组件。如果码盘完好，就检测编码器电路板上的芯片、电容有无虚焊、烧坏，补焊或者更换电路板。重新装配时要保证编码器与转子同轴，锁紧固定螺丝，最后用调试软件重新做原点校准，确认位置反馈正常，没有丢脉冲。
2. 线圈绕组故障（过流、过载、跳闸、对地短路）
如果测量出三相不平衡或者对地绝缘不合格，就需要拆解定子绕组。把电机定子整体加热，拆除旧绕组，按照原厂线径、匝数重新绕制线圈，绕制完成后进行浸漆烘干处理，保证绝缘等级。绕线完成后再次测试三相阻值平衡度与对地绝缘，同时更换老化的接线端子，做好接线处的密封防水处理，防止再次受潮。
3. 机械故障（异响、抖动、轴跳动大、卡死）
轴承磨损是这款高速电机（最高 6000rpm）的高频问题。拆解前端端盖，取下旧轴承，清理端盖内部的旧润滑脂，更换同型号高速静音轴承，填充耐高温润滑脂。如果转子出现扫膛，需要校正端盖同心度，修复磨损的端盖止口。输出轴如果出现键槽滚圆、轴头磨损，可以采用喷涂或者镶套修复，修复后保证同轴度。带刹车版本要额外检查刹车片，刹车片磨损、弹簧疲劳会导致刹车抱死或者抱闸无力，需要更换刹车片与制动弹簧，测试刹车线圈通断，保证抱闸与释放动作正常。
4. 接头与进水软故障（间歇性报警、偶尔丢位置）
清理两个航空插头内部的铜针氧化层，处理针脚腐蚀，针脚严重腐蚀就更换整套插头总成。在装配时给插头内部打上防水密封胶，更换老化的密封圈，做好整机的密封防护，杜绝切削液、冷却水顺着线缆渗入电机内部。
三、完整拆机装配流程
拆机前做好各部件对位标记，防止装配错位。依次拆下后端编码器组件、后端盖、定子、转子、前端端盖，起吊转子时做好防护，避免磕碰定子铁芯与线圈绝缘层。所有金属零件用清洗液冲洗油污，烘干水汽；电子元器件只做低压热风烘干，不能用液体冲洗。
装配时按照对位标记还原部件，均匀锁紧端盖螺栓，保证前后轴承同心，避免出现单边磨损。编码器装配完成后锁紧定位螺钉，保证同轴度。全部装配完毕后，先做空载通电测试，低速点动观察运行平稳度，再逐步升速到额定转速，监测电流、振动与温度。
四、通电测试与校准步骤
维修完成后先接驱动器空载试运行，备份好原有驱动器参数。先检查电机转向是否正常，转向异常就调换动力线 U、V 两相。低速运行半小时，电机温升不能超过额定范围，无异常噪音与振动。使用 SoMove 读取编码器位置信号，确认 A/B 相脉冲稳定，无丢数。如果更换过编码器，需要执行原点复位与电子零点校正，保证定位精度。最后带负载进行反复启停测试，验证转矩输出、定位精度，无报警、无抖动才算维修合格。
五、维修注意事项
这款电机属于高速伺服电机，转子动平衡精度高，拆装转子不能敲击轴体，避免破坏动平衡导致高速抖动。编码器属于精密光学元件，不能用手触摸玻璃码盘，防止留下指纹油污。整机装配必须做好密封，这是避免反复进水损坏的关键。如果线圈烧毁伴随内部大量碳粉污染，必须彻底清理定子与转子，否则残留碳粉会再次造成绝缘击穿。维修后质保期一般设置 6 到 12 个月，重点保障编码器与绕组部分。
