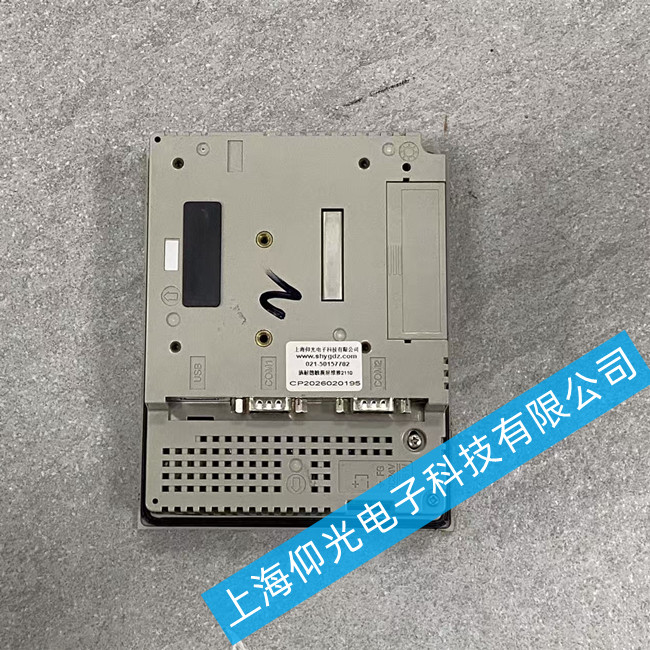

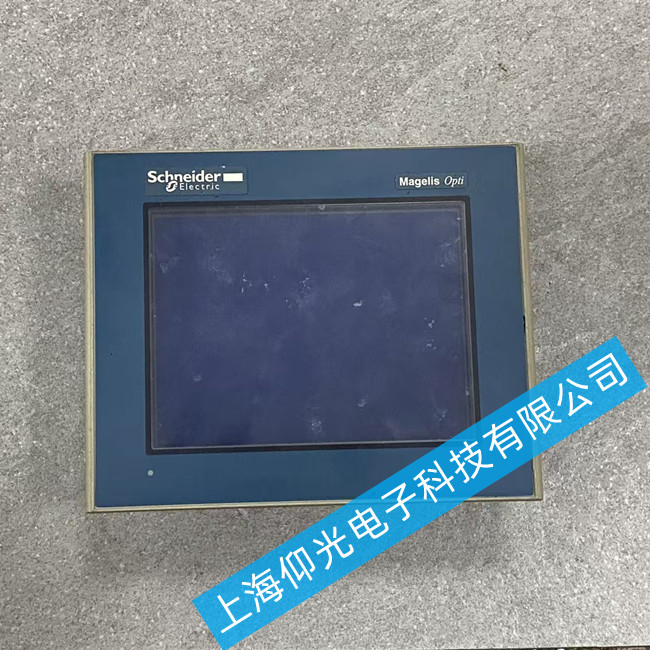

施耐德触摸屏 XBTOT2110触摸无反应故障维修方法
针对施耐德XBTOT2110触摸屏触摸无反应故障，给出完整维修方案：
一、核心故障原因
表面异物遮挡：屏幕表面积尘油污堆积，触控感应区域被异物覆盖
软件参数异常：系统卡顿、触控校准参数丢失，驱动程序出错
硬件连接故障：触摸排线松动氧化，接口接触不良导致信号中断
核心元件损坏：触摸面板碎裂、触控控制板芯片烧毁，触控功能失效
二、分步维修方法
用无尘软布擦拭屏幕表面，清理边框缝隙内的灰尘异物，排除遮挡导致的触控失灵。
重启设备进入系统设置，重新完成触控校准操作，重装适配的触摸驱动修复软件异常。
断电拆机，重新插拔紧固触摸排线，清理氧化的接口触点，排除线路接触不良故障。
更换碎裂的触摸面板，检修触控控制板上的虚焊、损坏元件，恢复触控功能。
全区域逐点测试触摸响应，确认所有点位触控灵敏无卡顿，连续运行30分钟验证功能稳定。
施耐德触摸屏核心排查与修复步骤
‌表面清洁与外观检查‌：使用无水酒精或专用清洁剂配合软布彻底擦拭屏幕，去除油污、水渍及灰尘；检查屏幕玻璃是否有裂纹或局部受压（如外壳螺丝过紧压迫触控层）。
‌断电重启与软复位‌：切断 24V 电源等待 30 秒后重新上电，排除临时程序死锁；若屏幕显示正常但触摸无响应，尝试长按电源键（如有）或重新插拔通讯/电源线缆。
‌执行出厂校准‌：在系统启动画面或设置菜单中进入“触摸屏校准”模式（通常需使用手写笔或硬物尖头点击十字标记），按提示完成五点或九点校准；‌注意：XBTOT 系列为电阻屏，必须使用硬物点击，手指触摸可能无效‌。
‌检查内部连接‌：断电拆机，检查触摸屏排线与主板接口是否松动、氧化或断裂，重新插拔并确认卡扣锁紧；观察控制板指示灯状态（正常应为绿灯闪烁）。
‌硬件替换测试‌：若上述无效，大概率是‌电阻触控层老化损坏‌或‌触控控制芯片故障‌，需更换整块触控玻璃组件或送修进行元件级维修（更换触控 IC/排线）。‌‌
关键注意事项
‌技术特性‌：XBTOT2110 采用‌模拟电阻式触摸屏‌，依赖压力感应，严禁仅用手指操作，需配合手写笔或指甲点击；该型号已停产，官方推荐替代型号为‌HMIGTO2300‌（软件兼容，接口一致）。

‌故障区分‌：若屏幕‌完全不亮‌，属电源或背光故障；若‌显示正常但无触摸‌，属触控层或信号传输故障；若‌局部无反应‌，多为触控层物理损伤或校准丢失。

‌
施耐德触摸屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
