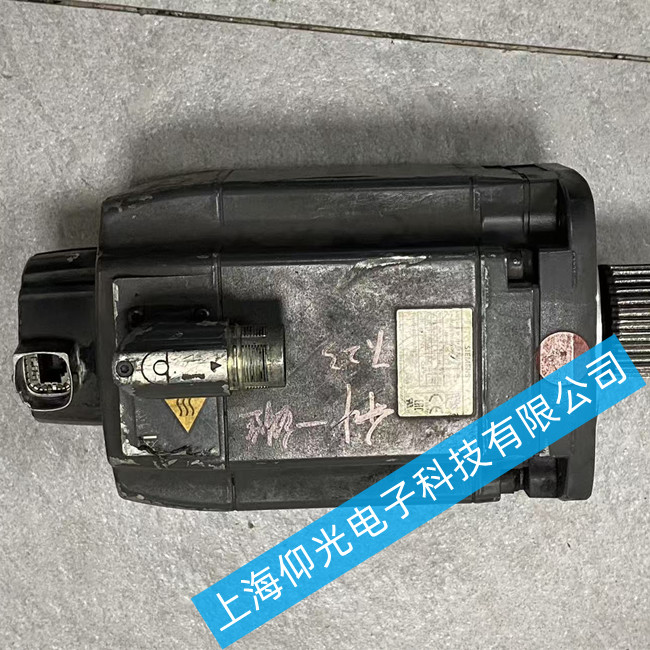

西门子伺服电机维修1FK7063-2AF71-1QG0编码器损坏维修方法
针对1FK7063-2AF71-1QG0型号伺服电机编码器损坏故障，给出完整维修方案：
一、核心故障判定
编码器损坏后典型表现为电机运行抖动、定位精度骤降，驱动器报编码器通讯类报警，可通过示波器检测编码器输出信号波形，确认信号缺失、畸变即可判定硬件损坏。
二、分步维修方法
完全断电后拆解电机后端盖，做好原编码器的安装位置标记，避免重装时同轴度偏移。
清理编码器安装基座的积尘油污，更换同型号适配的全新编码器，严格对齐标记点位完成固定。
接入西门子专用调试软件，重新完成编码器零点校准，写入正确的位置偏移参数。
西门子伺服电机核心维修流程
故障确认与断电：排查驱动器报警（如 F31111/F31135），确认非电缆或插头问题；彻底断电并释放直流母线电压。
拆卸旧编码器：使用专用顶丝工具平稳顶出编码器，严禁敲击以免震碎内部光栅盘或损伤电机轴；记录安装角度标记（若有）。
更换新编码器：安装同规格原厂编码器（该型号为 20 位单圈绝对值，Drive-CLiQ 接口），确保同心度，紧固螺丝需按对角线顺序分次拧紧。
电子调零与复位：连接西门子调试软件（Startdrive/Starter），执行“拓扑识别”、“删除编码器数据”及“换向角校准”（参数 P0404.4 等），不可省略此步，否则必报故障。
空载测试：脱开负载低速试运行，监测电流波动与位置反馈稳定性，确认无报警后再带载运行 。
关键注意事项
型号匹配：该电机标配Drive-CLiQ 接口绝对值编码器（非普通增量式），必须使用原厂或经西门子认证的兼容总成，普通编码器无法通讯 。
调零必要性：1FK7 系列为永磁同步电机，更换编码器后必须重新校准换向角，否则会导致电机抖动、过流甚至“飞车”事故 。
工具要求：需具备液压拉马（拆轴承时）、专用顶丝、示波器（辅助信号检测）及正版西门子调试软件；无专业设备建议送修 。
风险提示：自行拆解若导致码盘破裂、轴损伤或密封失效（IP64 破坏），将造成二次损坏且失去保修资格 。
组装完成后空载试运行，确认电机运行平稳无报警，带载测试定位精度达标，验证维修效果。
