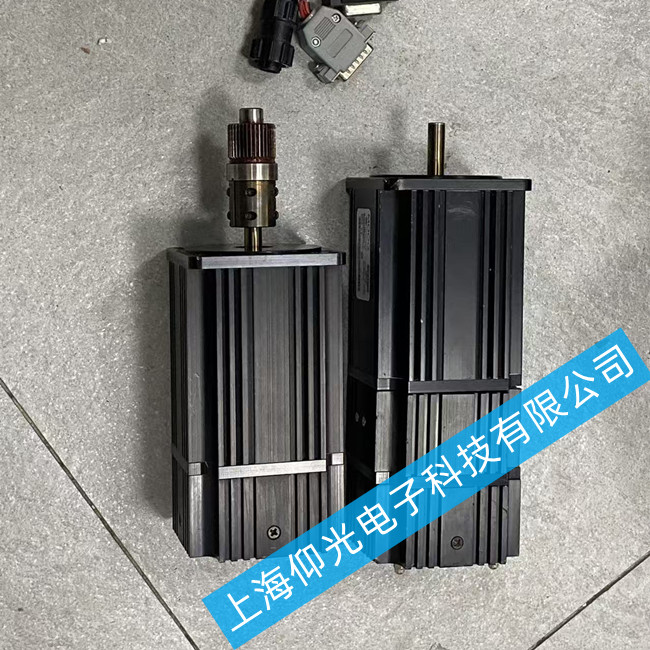

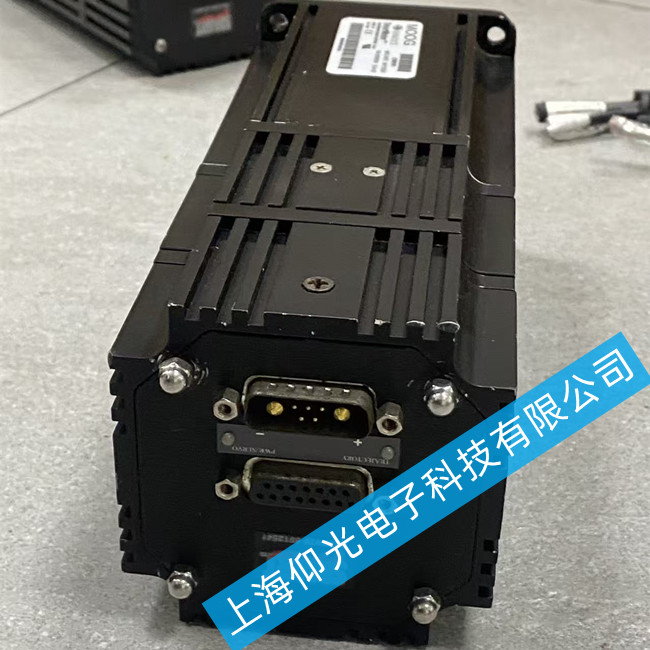

穆格伺服电机维修E308161烧线圈绕组故障维修方法
一、核心故障原因
长期过载运行，绕组持续过热导致绝缘层击穿烧毁
供电缺相、电压骤升骤降，引发瞬间过流击穿绕组
电机内部进水、积尘受潮，绝缘性能下降引发相间/对地短路
轴承磨损扫膛，定子转子摩擦剐蹭，破坏绕组绝缘层
二、分步维修方法
先完全断电，拆解电机端盖，清理烧毁绕组的残留漆包线，记录原绕组的线径、匝数、绕向参数。
重新绕制同规格的耐高温绝缘绕组，完成后做浸漆烘干处理，强化绕组绝缘性能。
检测轴承磨损状态，更换老化轴承，校准定转子同轴度，避免后续出现扫膛问题。
完成组装后做绝缘耐压测试、三相电阻平衡校验，确认参数达标后空载试运行，验证电机运行状态稳定。
专业维修操作流程
安全断电与初步诊断：切断主电源及控制电，断开电机与驱动器连接；使用兆欧表测量三相绕组对地绝缘（应>5MΩ，烧毁者通常接近 0Ω）及万用表测三相电阻平衡度（偏差>2%即异常），确认烧毁范围 。
拆解与清理：拆除编码器、端盖及轴承，取出烧毁定子；清理铁芯残留绝缘漆与碳化物，检查转子磁钢是否退磁或损伤（烧线圈常伴随高温导致失磁）。
重绕或更换：按原厂线径、匝数、绕法重新绕制线圈（需专用模具与数据），或直接更换同规格定子组件；严禁随意更改参数，否则扭矩与反馈特性失效 。
绝缘与固化：绕组完成后进行真空压力浸漆（VPI），严格控温烘干以恢复绝缘等级（通常 F 级或 H 级）。
组装与校准：装回轴承、编码器，必须执行编码器零点与电角度对齐校准（通过直流注入法或示波器观察 Z 相信号锁定相位），否则电机抖动、报警或无法启动 。
测试验证：空载试运行检测电流平衡、温升及噪音；连接驱动器进行低速至高速全范围测试，确认无过流报警且定位精准 。
穆格伺服电机维修故障：磁铁爆钢、磁铁脱落、电机维修、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准、一通电就报警、一通电就跳闸、驱动器伺服器报警代码、烧线圈绕组、航空插头损坏、原点位置不对，编码器调试/调零位、更换轴承、轴承槽磨损、转子断裂，轴断裂、齿轮槽磨损等故障维修。
