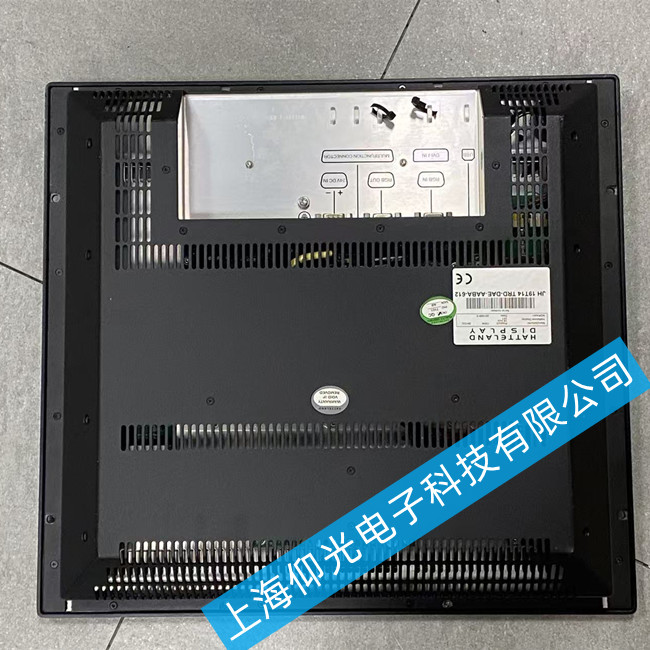

哈特兰触摸屏JH19T14TRD-DAE-AABA-612黑屏故障维修
针对哈特兰JH19T14TRD-DAE-AABA-612触摸屏黑屏故障，给出完整维修方案：
一、核心故障原因
供电异常：外部24V DC输入不稳、接线虚接，内部电源板保险熔断、电容鼓包，供电链路中断
显示链路故障：背光灯管老化烧毁、高压驱动板损坏，屏线松动脱落，显示信号传输中断
主控硬件故障：主板主控芯片虚焊、存储介质损坏，系统启动失败无法加载显示
环境诱因：工业现场积尘腐蚀接口，元件受潮短路，引发显示功能失效
二、分步维修方法
基础供电排查
检测外部输入电压，确认24V DC供电稳定，紧固所有接线端子，排除外部供电异常问题。
电源回路检修
拆机目视检查电源板元件，替换熔断的保险、鼓包漏液的失效电容，恢复电源板正常输出。
显示链路修复
重新插拔紧固屏线，更换老化的背光灯管和故障高压驱动板，恢复背光显示能力。
主控板深度检修
排查主控板虚焊点位，修复损坏的存储介质，重新刷入适配的系统固件，解决系统启动失败问题。
整机验证
修复后连续通电运行2小时，确认屏幕显示稳定无黑屏复发，做好接口防尘防腐适配工业现场环境。
哈特兰触摸屏快速诊断与处理步骤
外部供电检查：确认输入电压为DC 24V±10%（21.6V-26.4V），测量接线端子无氧化松动；若 PWR 灯不亮，优先查电源模块、保险丝及线缆破损 。
背光状态判断：通电后用手机手电筒斜射屏幕，若可见微弱图像/文字，判定为背光系统故障（LED 灯条坏或驱动板电容鼓包）；若完全无影像且指示灯亮，查屏线或主板 。
接口与复位操作：断电静置 3 分钟后重连，检查多功能连接器（含视频/触摸/串口）是否插紧；尝试长按复位孔 5-10 秒排除死机 。
拆机内部检修（需防静电）：打开后盖检查 LVDS 屏线是否松动/氧化，擦拭金手指重插；观察主板电容有无鼓包、烧焦味，测量背光供电电压（通常 12V/24V）。
硬件替换策略：屏线损坏直接更换原装排线；背光失效更换 LED 模组；主板芯片虚焊需专业植球或换板；液晶屏物理损坏仅能总成更换 。
哈特兰触摸屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
