🔍 第一步：故障诊断（先定位问题）

1. 外观与上电检查
   • 检查设备外壳、接口是否有物理损伤、烧痕、进水或腐蚀。
   • 确认电源输入（通常 24V DC）是否正常，上电后观察指示灯状态：
     • D2/ST 灯不亮：电源模块故障、保险丝熔断、内部供电线路断路。
     • 指示灯闪烁 / 报警：对应通道故障、通讯中断或硬件模块异常。

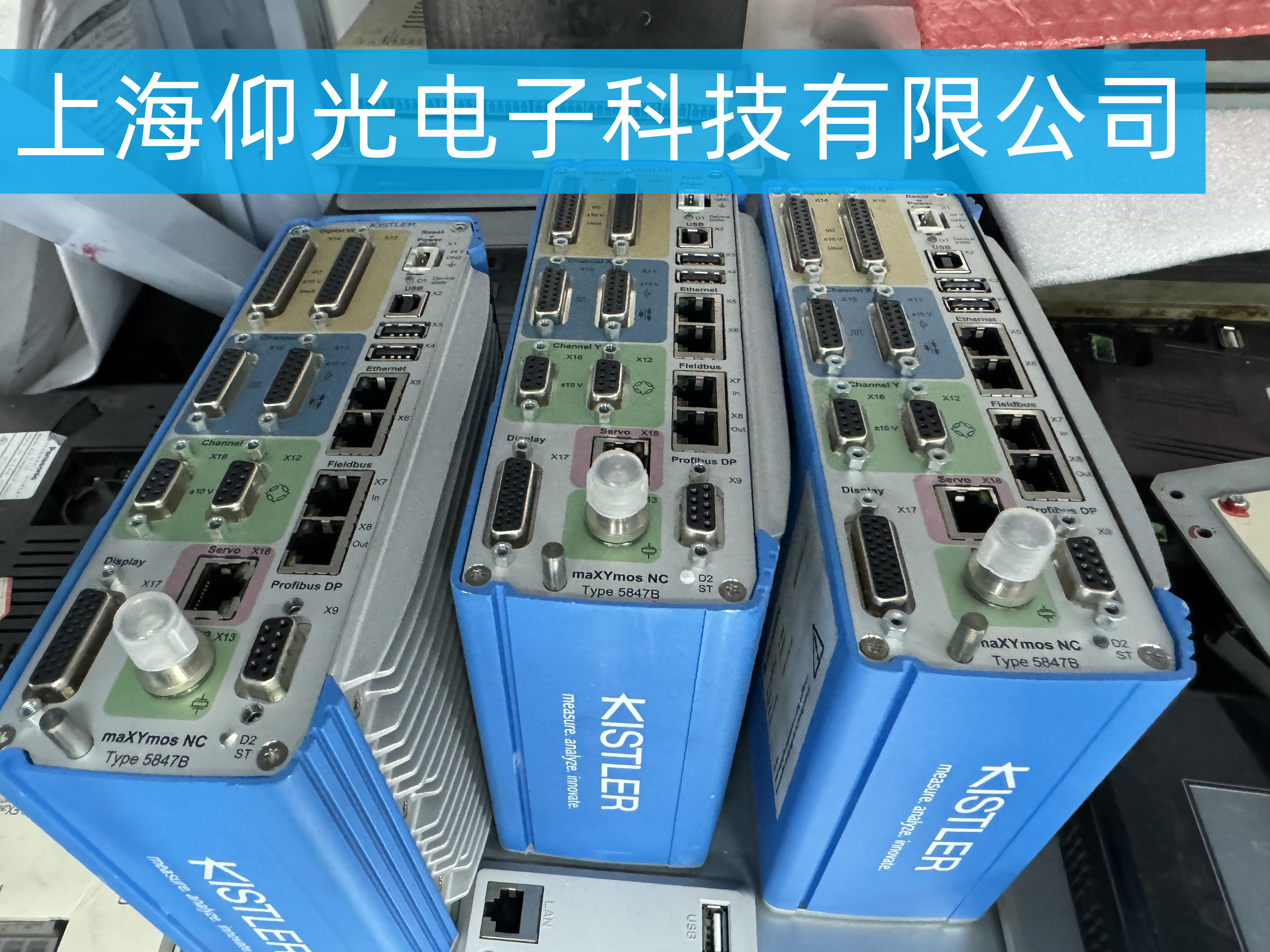

   • 检查各接口（X12/X16/X17/Ethernet/Profibus DP）是否松动、针脚弯曲或短路。
2. 功能与信号测试
   • 通道无信号 / 信号异常：
     • 断开传感器 / 执行器，测量通道输入阻抗，判断是传感器故障还是设备内部通道损坏。
     • 检查 X12（Channel X/Y）接口接线，确认力 / 位移传感器供电、信号线是否正常。
   • 通讯故障（Ethernet/Profibus DP/Fieldbus）：
     • 测试网口 / 串口物理连接，用万用表检查通讯线通断。
     • 核对设备 IP 地址、Profibus 地址、波特率等参数是否与系统匹配。
   • 伺服 / 控制功能异常（X16 Servo 接口）：
     • 检查伺服驱动接线，测试控制信号输出是否正常。
     • 恢复出厂参数，排除参数错乱导致的控制失效。

🛠️ 第二步：分模块维修方案

1. 电源与主板故障
   • 现象：无显示、上电无反应、频繁重启、内部异响。
   • 处理：
     • 更换内部电源模块或损坏的滤波电容、稳压芯片。
     • 检查主板供电线路，修复断路 / 短路点；若主板芯片级损坏，需更换整块主板。
     • 更换后重新校准电源输出电压，确保稳定在 24V DC。
2. 测量通道 / 采集模块故障
   • 现象：某一通道无数据、信号漂移、读数异常、报通道错误。
   • 处理：
     • 清洁 X12 接口针脚，排除氧化 / 接触不良。
     • 更换故障通道的信号调理板或 A/D 采集模块。
     • 对更换后的通道进行零点校准和满量程校准，确保测量精度符合 KISTLER 标准。
3. 通讯与接口模块故障
   • 现象：Ethernet/Profibus DP 无法连接、Fieldbus 通讯中断、X17 显示接口无输出。
   • 处理：
     • 重新插拔通讯接口，更换损坏的网口 / 串口芯片。
     • 刷新通讯模块固件，恢复默认通讯参数。
     • 若接口物理损坏，更换整个接口板或控制模块。
4. 伺服与控制模块故障
   • 现象：伺服控制信号无输出、压装过程失控、报伺服故障。
   • 处理：
     • 检查 X16 Servo 接口接线，确认控制信号（脉冲 / 模拟量）输出正常。
     • 更换伺服控制子板，重新配置伺服参数（增益、限位、速度等）。
     • 联动测试伺服电机与设备，确保动作逻辑一致。
5. 软件与固件故障
   • 现象：参数丢失、程序错乱、界面卡死、无法保存配置。
   • 处理：
     • 通过专用软件（KISTLER maXYmos 软件）恢复出厂设置。
     • 升级 / 重新刷写固件，修复软件 BUG。
     • 备份用户程序与参数，避免数据丢失。

🧪 第三步：维修后验证与校准

1. 空载测试：上电后运行自检程序，确认所有通道、接口、指示灯正常。
2. 信号校准：接入标准力 / 位移传感器，进行零点和满量程校准，确保测量误差在允许范围内（通常≤±0.5% FS）。
3. 功能联调：连接伺服与上位机，模拟实际压装工艺，测试力 - 位移曲线采集、报警阈值、通讯数据传输是否正常。
4. 稳定性测试：连续运行 4–8 小时，观察温度、信号稳定性，无异常报警即为合格。

📌 安全与注意事项

• 维修需由熟悉工业测量与运动控制的工程师操作，避免静电损坏精密电子元件。
• 校准必须使用 KISTLER 原厂标准传感器与工具，确保测量精度。
• 若设备已过保或损坏严重，建议评估维修性价比，必要时更换新机。
