ABB ACS355 系列通用变频器，以下是针对常见故障的标准化维修流程与方案：

1. 上电前检查

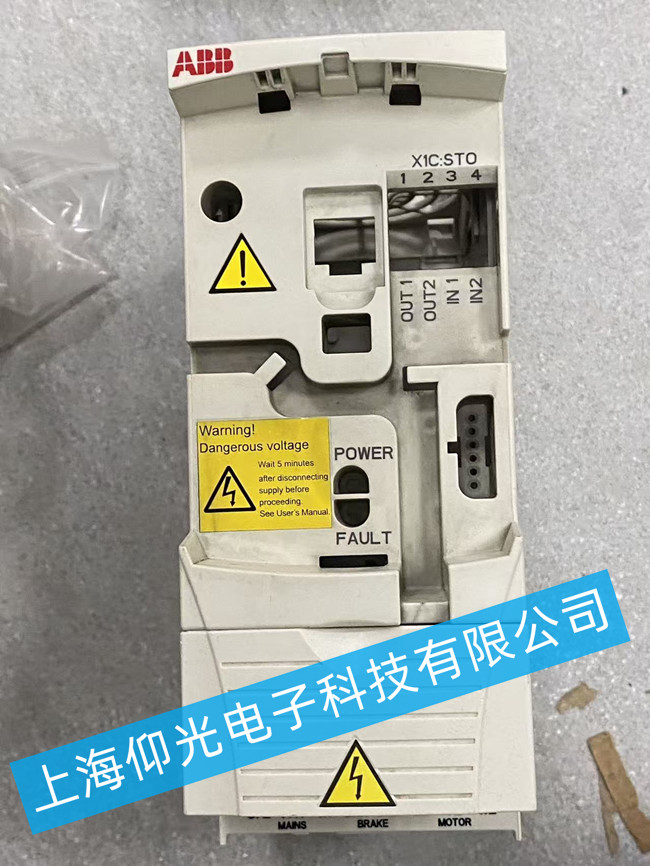

   • 外观：检查是否有烧痕、鼓包电容、焦味、端子松动或进水痕迹。
   • 接线：确认 MAINS（电源）、MOTOR（电机）、BRAKE（制动）端子接线正确、无短路。
   • 安全：断开电源至少 5 分钟，待放电完成后再操作（面板黄色警告提示）。
2. 上电后故障判断
   • POWER 灯不亮：电源输入故障、控制板 / 电源板损坏、保险丝熔断。
   • FAULT 灯亮 / 报代码：
     • 过流 / 过载：检查电机绝缘、负载卡阻、参数设置。
     • 过压 / 欠压：检查电网电压、制动电阻、直流母线。
     • 通讯 / IO 故障：检查 XIC:STO 端子、控制信号线、参数设置。
     • 温度故障：检查风扇、散热片、环境温度。

分模块维修方案

1. 电源 / 驱动板故障
   • 现象：无显示、炸机、上电跳闸。
   • 处理：
     • 更换损坏的 IGBT 模块、整流桥、滤波电容。
     • 修复或更换电源驱动板，重点检查驱动光耦、驱动电阻。
     • 测试直流母线电压，确保在正常范围（380V 输入时约 540V DC）。
2. 控制板 / CPU 故障
   • 现象：按键无反应、通讯失败、参数无法保存、FAULT 灯常亮。
   • 处理：
     • 重新插拔控制板与功率板的连接排线。
     • 恢复出厂参数（参数 9902 设为 1），排除参数错乱。
     • 若仍无效，更换控制板并重新上传程序 / 参数。
3. STO 安全转矩关断故障
   • 现象：报 STO 相关故障、无法启动。
   • 处理：
     • 检查 XIC:STO 端子 1-2、3-4 是否正常短接（若未使用安全功能）。
     • 测量 STO 回路电压，确认安全继电器 / 急停回路正常。
     • 若硬件损坏，更换控制板或 STO 接口模块。
4. 电机 / 负载侧故障
   • 现象：报过流、过载、接地故障。
   • 处理：
     • 断开电机线，单独运行变频器，判断是变频器还是电机问题。
     • 测量电机绝缘电阻、相间电阻，排除电机短路 / 接地。
     • 检查机械负载，清理卡阻，调整加减速时间参数。
5. 通讯 / IO 故障
   • 现象：控制信号无效、通讯中断。
   • 处理：
     • 检查 IO 端子接线，确认 24V 电源、信号线无断路 / 短路。
     • 检查通讯模块（如 Modbus/Profibus），更换通讯接口板。
     • 核对通讯参数（地址、波特率、协议）。

1. 空载测试：断开电机，上电运行，检查输出电压、频率是否正常。
2. 带载测试：连接电机，轻载运行，逐步加载至额定负载，观察电流、温度、故障报警。
3. 功能验证：测试 STO、急停、通讯等功能，确保符合工艺要求。
