一、安川伺服驱动器故障点识别

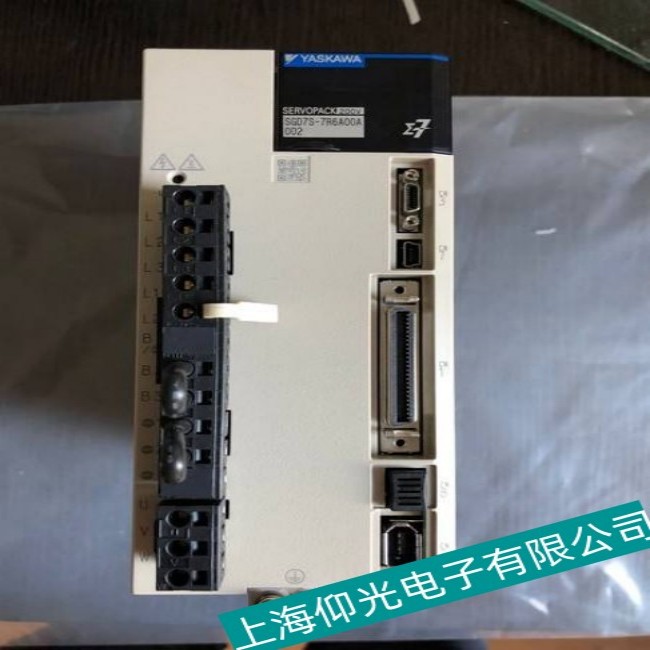

安川 Σ7、Σ8 系列伺服驱动器 RC90（AC90）报警，官方定义为编码器通讯中断故障，驱动器与电机编码器之间数据传输失败，设备立即停机锁止，无法正常使能运行。故障分为两种典型现象：一是上电瞬间直接弹出 RC90，复位无效，多为线路断路、编码器硬件损坏；二是设备运行中途间歇性报警，断电静置后短时恢复，多为线缆磨损、接头虚接、电磁干扰引发隐性故障。
故障集中三大核心点位：驱动器 CN2 编码器接口、拖链内编码器反馈线缆、伺服电机内置编码器；少数工况驱动器内部编码接收电路损坏，断开电机线缆空载依旧报 RC90。维修禁止反复上电复位，异常通讯会加剧主板信号芯片烧毁。
二、安川伺服驱动器故障根源拆解
编码器线缆与接头接触故障
机床拖链长期往复弯折，线缆内部差分信号线暗断、屏蔽层破损；航空插头针脚氧化、弯折、压接松动，编码器 5V 供电不稳，数据传输中断；现场油污、切削液渗入插头，造成信号漏电干扰；使用非标短线缆、动力线与信号线同槽敷设，高频干扰直接切断通讯信号。
伺服编码器本体硬件损坏
电机长期高温、剧烈震动，编码器内部通讯芯片老化，码盘积污、内部排线脱焊；电机进水受潮，编码器电路板腐蚀，无法输出位置反馈数据；编码器与电机轴连接松动，运转时信号波形失真，频繁触发 RC90 报警。
驱动器内部电路与参数问题
CN2 接口焊盘脱焊、针座烧蚀；主板编码器供电电容老化，5V 电压偏低；编码器型号参数设置错误，驱动器与电机编码协议不匹配；车间变频器、接触器产生强电磁辐射，屏蔽接地失效，通讯信号持续紊乱。
三、分层维修实操方案
（一）外部线路优先排查
设备断电等待母线完全放电，拔下 CN2 编码器插头，清理针脚油污氧化层，重新锁紧插接。采用互换法，将正常轴线缆替换故障轴，报警转移则更换耐弯折屏蔽编码器线；规范布线，信号线与动力线分槽走线，线缆两端屏蔽层单端接地，加装磁环削弱干扰；万用表逐芯测量线缆通断，断线、漏电直接更换成品线缆。
（二）电机与参数校正修复
核对伺服电机铭牌，重新匹配编码器类型参数，断电保存后重启设备；拆开电机编码器后盖，清理码盘粉尘油污；手动转动电机轴，检测通讯波形，波形缺失判定编码器损坏，更换编码器组件；新机调试完成电机参数自整定，保证驱动与编码器协议匹配。
（三）安川伺服驱动器主板深度维修
断开编码器线缆空载仍报 RC90，判定驱动本体故障。拆机补焊 CN2 脱焊焊盘，更换老化供电滤波电容；检测编码接收芯片、通讯光耦，损坏后更换控制板；清理驱动器散热风道，避免高温加剧电路故障；整机维修完成后搭配完好电机空载试运行，无 RC90 报警再上机带载调试。
