一、汇川伺服驱动器故障点识别

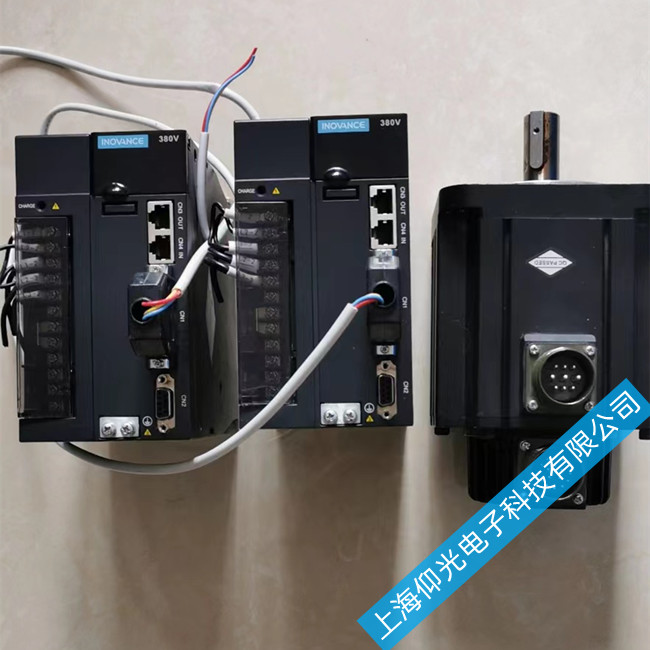

汇川 SV660、SV680 系列伺服 E136.1 故障，官方定义为编码器 ROM 数据校验失败、编码通讯中断，驱动器上电自检阶段读取电机内置编码器存储参数异常，直接锁机报警、无法使能运行。故障分为两类工况：新装设备上电立刻报错，多为配线、型号参数不匹配；设备运行数月后间歇报警，复位短暂恢复，多为线路老化、编码器硬件损坏、电磁干扰。
故障集中三大核心点位：伺服 CN2 编码器接口、拖链编码器反馈线缆、伺服电机内置编码器；少数情况驱动器内部编码采样电路、供电回路故障，空载断开电机线缆依旧报 E136.1。维修时禁止频繁上电复位，持续异常通讯会加重主板采样芯片损坏。
二、故障根源拆解
编码器线路与接头接触故障
机床拖链长期往复弯折，线缆内部细信号线暗断、屏蔽层破损；两端航空插头针脚氧化、歪斜、压接松动，5V 供电与数据通讯线接触不稳，驱动器无法读取编码器内置 ROM 参数；使用非原厂非标线缆，线序错位，开机直接触发校验报错；现场油污、水汽渗入插头，造成信号漏电干扰。
编码器本体硬件损坏
电机长期高温、震动，编码器内部存储芯片老化，ROM 内置极对数、编码位数数据丢失错乱；编码器内部电路板焊点脱焊、供电稳压元件损坏，数据传输中断；电机进水受潮，码盘与主板腐蚀，通讯波形失真，频繁弹出 E136.1。
参数匹配与驱动器内部故障
驱动器电机型号参数设置错误，与伺服电机不匹配；供电电压波动大，编码器 5V 供电压降超标；驱动器 CN2 接口焊盘脱焊、采样芯片损坏，空载状态下持续报警，判定驱动本体故障；变频器、接触器产生强电磁干扰，屏蔽接地失效引发间歇性故障。
三、分层维修实操方案
（一）外部线路快速排查（优先操作）
设备断电静置充分放电，拔下 CN2 编码器插头，清理针脚油污、氧化层，重新牢固插接。采用交叉互换法，将正常轴线缆替换故障轴，报警转移则直接更换耐弯折屏蔽编码器线；规范线缆敷设，减少拖链弯折角度，两端屏蔽层单端接地，消除电磁干扰；万用表测量线缆通断，断线、漏电直接更换成品线缆。
（二）电机与参数校正修复
核对伺服电机铭牌，重新设置驱动器电机型号参数，断电保存后重启；拆开电机编码器后盖，清理内部粉尘油污；若反复报错，使用示波器检测通讯波形，波形缺失、数据错乱说明编码器存储芯片损坏，更换编码器组件；新机调试务必完成静态自整定，保证参数匹配。
（三）汇川伺服驱动器主板深度维修
断开编码器线缆空载仍报 E136.1，判定驱动内部故障。拆机检查 CN2 接口焊盘，对脱焊点位补焊；测量主板 5V 编码器供电，电压偏低更换滤波电容；检测编码采样芯片、通讯光耦，损坏后更换驱动主板；整机维修完成后，搭配完好电机空载试运行，无报警再上机带载调试。
