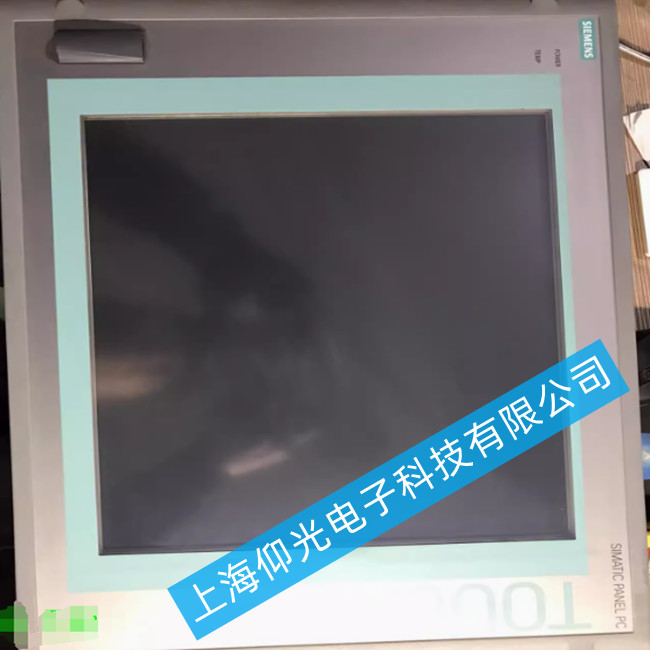

西门子 SIMATIC PANEL PC 工控屏维修方法

• 黑屏 / 无显示、背光不亮
• 开机无反应、电源灯不亮
• 触摸失灵、花屏 / 白屏
• 系统无法启动、通讯中断
• 按键 / 接口损坏

二、分步维修操作

1. 电源与开机故障排查

• 先检查供电线路：确认电源适配器 / 直流供电是否正常，测量输入电压是否符合额定值（通常 24V DC）。
• 若电源灯不亮，拆开后盖，检查内部电源模块、保险丝、滤波电容是否有鼓包、烧毁或断路，更换损坏的电源部件。
• 若电源正常但屏幕不亮，检查背光板 / 背光灯管，老化或损坏的背光组件需整体更换。

2. 显示与触摸故障处理

• 黑屏但有背光：检查液晶屏驱动板和屏线，重新插拔屏线或更换故障驱动板；若屏幕本身损坏，需更换同型号液晶屏。
• 花屏 / 白屏：排查显卡 / 北桥芯片虚焊，或重新刷入显示固件；若为排线接触不良，清洁并重新固定排线。
• 触摸失灵：校准触摸屏参数，若无效则更换触摸玻璃 / 触摸控制板，同时检查触摸接口线缆是否破损。

3. 系统与通讯故障修复

• 无法启动系统：检查硬盘 / 固态硬盘是否识别，备份数据后重装系统或恢复出厂镜像；若为存储介质损坏，更换硬盘并重新部署程序。
• 通讯中断：检查网口 / 串口 / USB 接口是否物理损坏，测试网线 / 通讯线通断；若为网卡芯片故障，更换网口模块或主板相关电路。
• 程序丢失：从备份恢复工程文件，或重新下载 PLC / 上位机程序。

4. 拆机与装机注意事项

• 维修前必须彻底断电，避免静电损坏芯片，建议佩戴防静电手环。
• 拆机时记录螺丝位置和线缆走向，避免装回时出错。
• 更换部件后，逐步通电测试，先测电源，再测显示，最后测试功能与通讯。
• 清洁内部灰尘，重点清理散热风扇和散热片，避免过热导致二次故障。

三、维修后测试

1. 通电开机，确认电源灯、背光、屏幕显示均正常。
2. 测试触摸功能、按键、各接口（网口、串口、USB）是否可用。
3. 连接 PLC / 上位机，验证通讯和程序运行是否稳定。
4. 长时间烤机测试（≥2 小时），确认无黑屏、死机或报错。
