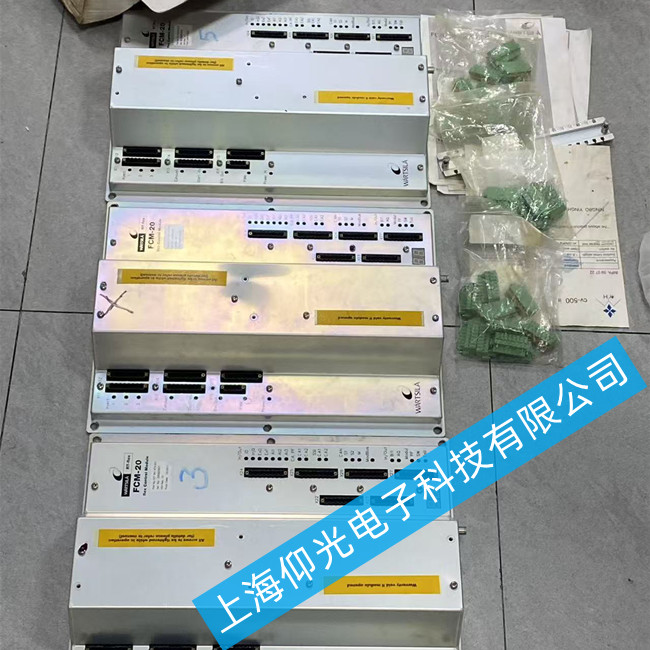

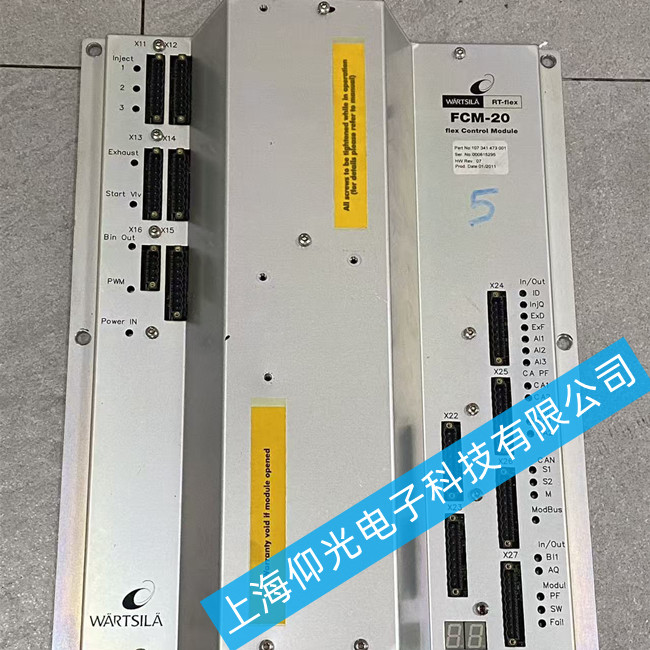

瓦锡兰控制模块FCM-20输出电压低故障维修方法
瓦锡兰模块输出电压低的常见原因
外部输入电源异常
E90/E95 控制箱输出的 24V DC 偏低（<21V）、纹波过大或供电电缆线径不足造成压降
输入/输出端子接触不良
端子螺丝松动、插针氧化导致接触电阻增大，实测负载端电压被拉低
输出负载过载或局部短路
FCM-20 某路 I/O 外接传感器或接线短路，模块进入限流保护使输出电压跌落
模块内部电源元件老化
内部 DC/DC 开关电源滤波电容容量衰减(ESR↑)、PWM 控制芯片/基准源漂移、整流二极管正向压降增大
反馈采样电路故障
电压反馈分压电阻阻值偏移或光耦(如 PC817/TL431)性能劣化，导致稳压回路误判输出电压
预防与维护建议
定期（每航次或月度）检查 E90/E95 控制箱 24V 电源输出稳定性及端子紧固情况。
保持 FCM-20 模块及插头清洁干燥，避免油雾、冷凝水侵入导致触点腐蚀。

备用 FCM-20 模块建议提前写入与本机一致的 WECS 软件版本，缩短应急更换时的停机时间。
