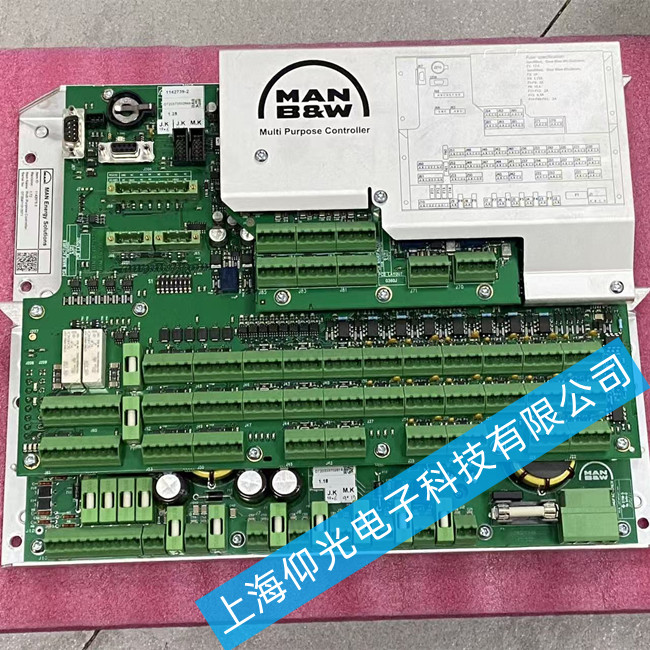

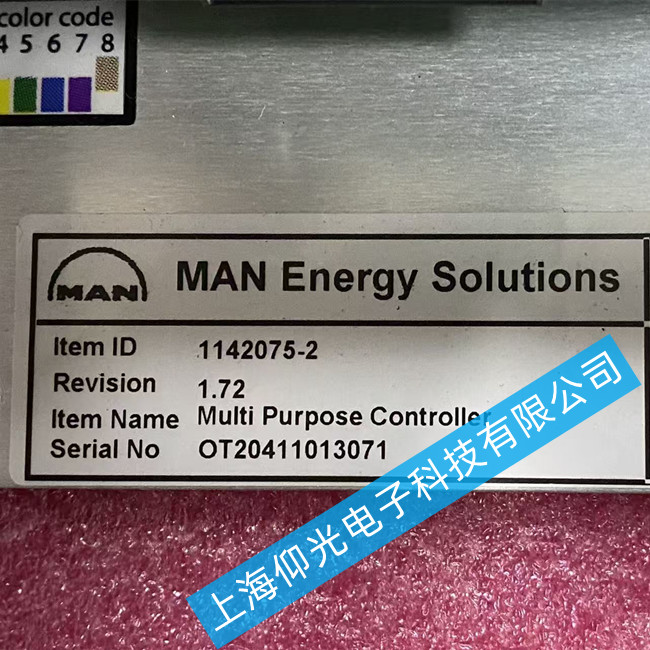

MAN辅机板维修1142075-2 控制板故障维修
结合此前你咨询MAN辅机板2056517-6输出控制点坏故障维修的相关背景，针对MAN辅机板1142075-2控制板故障，给出对应维修方案：
一、故障定位‌
先对照点位图标记故障区域，用万用表检测供电回路、驱动芯片、功率元件的通断状态，定位损坏的元件点位。
元件更换‌
更换击穿的功率元件、烧坏的限流电阻、损坏的光耦隔离芯片，确保替换元件参数与原型号完全匹配。
焊接校验‌
清理焊盘残留焊锡，确认焊接无虚焊、短路，检查周边线路无腐蚀开路，做好绝缘防护。
通电测试‌
接入对应控制电压，测试所有通道的控制逻辑，确认功能完全恢复正常，核对运行参数无误。
二、标准检修流程
1️外部排查（不停机或停机后先查外围）
测供电：用万用表测端子处 DC 24V 是否在额定范围（一般 18～30V），确认无大幅波动。
查接线：确认 MPC 与接线箱、总线插头连接紧固，无氧化腐蚀。
看指示灯：正常 MPC 上电后状态 LED 应有固定亮/闪模式；常红灯或全灭多为电源或严重硬件故障。
读报警：通过 MOP（Main Operating Panel）查看具体报警代码，优先排除 ID KEY、传感器、接线问题。
2️拆板检测（须断电并挂"禁止送电"标识）
外观检查：查看 PCB 有无烧焦痕迹、电容鼓包漏液、引脚锈蚀或焊点开裂。
电源模块测试：测量板载稳压输出端，检查保险是否熔断、整流二极管/滤波电容是否失效。
元器件检测：用示波器/在线测试仪检查 CPU 晶振起振、光耦输入/输出特性、驱动三极管/MOS 管导通情况。
替换验证（推荐）：船上条件允许时，可用同型号备用 MPC 替换测试——系统恢复正常即可确认原板故障。
3️板级维修与恢复
更换鼓包电解电容、烧毁保险、损坏的三极管/光耦等分立元件。
CPU 虚焊可重新植球/补焊（需 BGA 返修台）。
修复后需进行 上电静态测试 → I/O 模拟测试 → 装机联调。

若换新板，需用原 ID KEY 插入新 MPC，按 MAN 规程通过 MOP 下载/校验控制程序，再试车。

MAN辅机板维修：模块炸，带不动负载，主轴准备未绪，无使能，使能不上，驱动器未使能，编码器报警故障，主轴驱动模块报警，输出电压低，红色灯亮，无显示，缺相,输出控制点坏，使能不正常，报故障，不能启动、过流、过压、欠压、过热、过载、输出不平衡、无显示、开关电源损坏、模块损坏、接地故障、不能调速、限流运行,Z轴报警，X轴无法使能，Y轴短期内驱动故障维修，驱动电机变频器出错，轴伺服故障，伺服电机不转等等故障维修。
