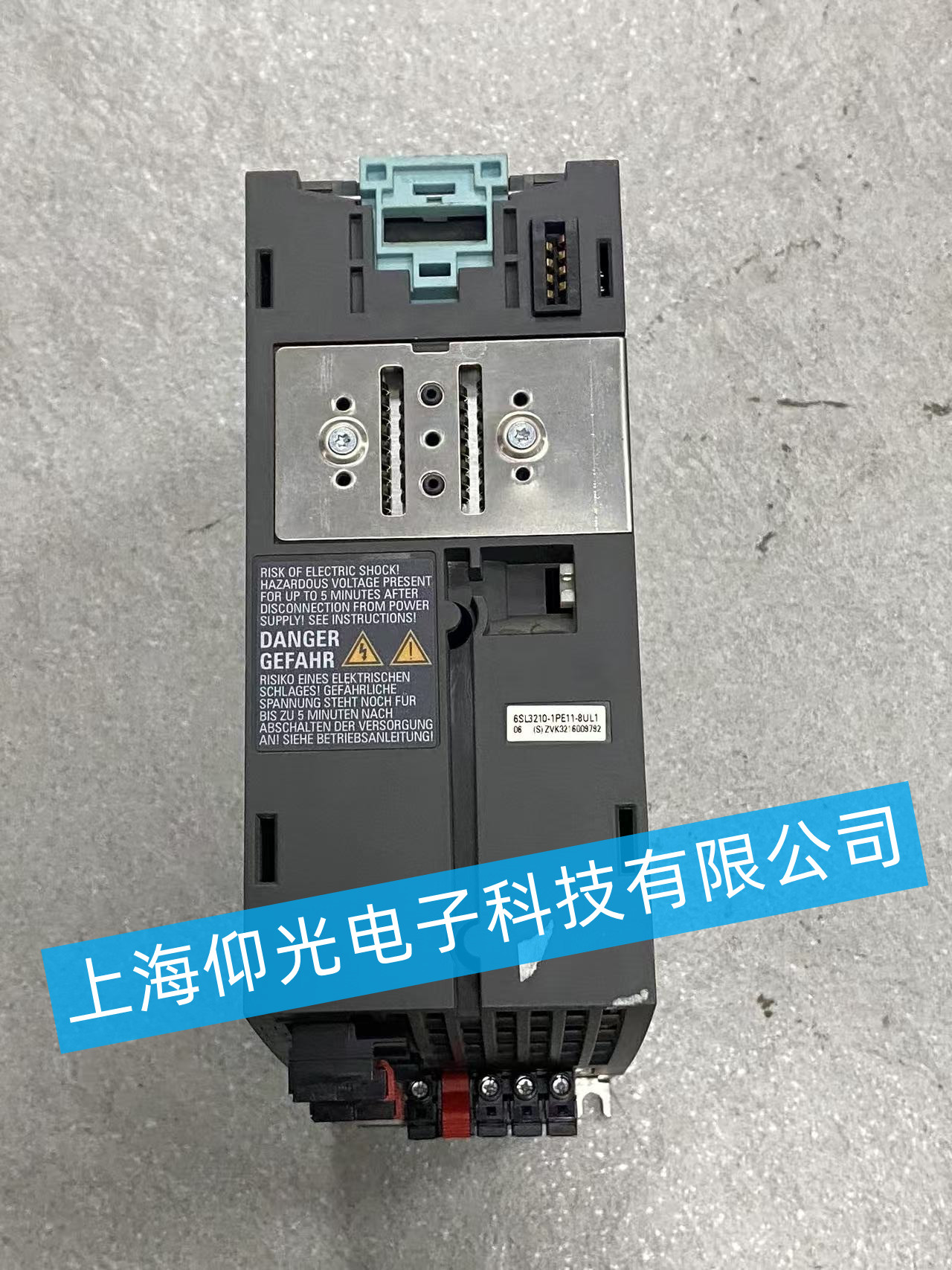

西门子 G120C 变频器（6SL3210-1PE11-8UL1）维修方案

一、故障初步诊断

1. 外观与上电检查
   • 先检查设备外观：确认壳体是否破损、端子是否烧蚀氧化、散热风扇是否积灰卡死、电容是否鼓包漏液。
   • 上电后观察状态：电源指示灯是否亮起、面板是否有显示、是否有报警代码（如 F0001 过流、F0002 过压、F0003 欠压等）弹出。
   • 若上电无反应：重点排查电源输入回路、内部开关电源、控制板供电；若有显示但无法运行，优先检查功率模块、驱动电路、通讯接口。
2. 常见故障分类
   • 无显示 / 上电无反应：开关电源故障、整流模块损坏、控制板供电异常。
   • 报过流 (F0001)：IGBT 模块击穿、电机短路 / 接地、电流检测电路故障。
   • 报过压 (F0002)：制动电阻 / 单元故障、减速时间过短、输入电压过高。
   • 报欠压 (F0003)：输入缺相、整流桥故障、直流母线电容老化。
   • 通讯故障：CU 板接口损坏、通讯芯片故障、PROFINET/Modbus 参数配置错误。
   • 散热异常 / 过热报警：风扇损坏、散热片堵塞、温度传感器故障。

二、拆解与检测步骤

1. 断电安全操作
   • 断开输入 / 输出电源，等待至少 5 分钟，确认直流母线电压降至安全值（<36V）后再拆解。
   • 拆除外壳、端子盖，依次分离控制单元（CU）、功率模块、电源板。
2. 功率部分检测
   • 用万用表二极管档测量IGBT 模块：测试各相上下桥臂通断，若短路则模块损坏。
   • 检测整流桥：输入三相之间是否导通，输出直流正负极是否正常。
   • 检查直流母线电容：测量容量与 ESR 值，若容量衰减超过 20% 或鼓包，需整组更换。
3. 电源与控制部分检测
   • 电源板：测试 + 24V、+5V、+15V 等各路输出电压，若电压异常则更换损坏的开关管、变压器或滤波电容。
   • 控制单元（CU）：检查 CPU、通讯芯片、存储芯片是否有烧痕，测量核心供电是否稳定；若接口损坏，修复或更换接口电路。
   • 驱动板：测量 IGBT 驱动信号输出，排查光耦、驱动电阻、稳压管是否损坏。
4. 接口与通讯检测
   • 测试电源端子、电机端子、通讯端子是否有虚接或烧蚀。
   • 用网线连接 PROFINET 接口，测试通讯是否连通，若不通则更换网口芯片或修复线路。

三、维修与更换流程

1. 功率部分维修
   • IGBT / 整流模块损坏：更换同型号模块，同步检查驱动电路，避免新模块再次击穿。
   • 母线电容老化：整组更换同规格电解电容，确保母线电压稳定。
   • 端子烧蚀：清理氧化层或更换端子排，重新紧固接线。
2. 电源与控制部分维修
   • 开关电源故障：更换损坏的电源芯片、变压器、滤波电容，恢复各路输出电压。
   • 驱动电路故障：更换光耦、驱动电阻、稳压管，确保驱动信号正常。
   • 控制单元故障：若芯片级维修困难，直接更换同型号 CU 板，重新配置参数。
3. 散热与保养
   • 清理散热风扇、散热片积灰，若风扇损坏则更换同规格风扇。
   • 更换老化的导热硅胶，保证功率模块与散热片接触良好。
   • 紧固所有接线端子，避免虚接导致发热或故障。

四、上电测试与调试

1. 空载测试
   • 不接电机，上电后检查面板显示是否正常，各路电压是否稳定。
   • 运行变频器至 50Hz，观察输出电压、电流是否平衡，无报警。
2. 带载测试
   • 连接电机，逐步升速，测试加减速、正反转功能。
   • 监测运行电流、温度，确认无过流、过热、过压等报警。
3. 参数与通讯恢复
   • 备份原参数后，恢复出厂设置，再重新配置电机参数、加减速时间、保护阈值等。
   • 若有通讯需求，配置 IP 地址、通讯协议、控制字等参数，测试与 PLC / 上位机通讯。

五   安全注意事项

• 全程断电操作，避免触电与模块击穿。
• 更换功率器件时做好静电防护，使用防静电手环与工具。
• 调试时逐步升速，避免瞬间大电流损坏设备。
