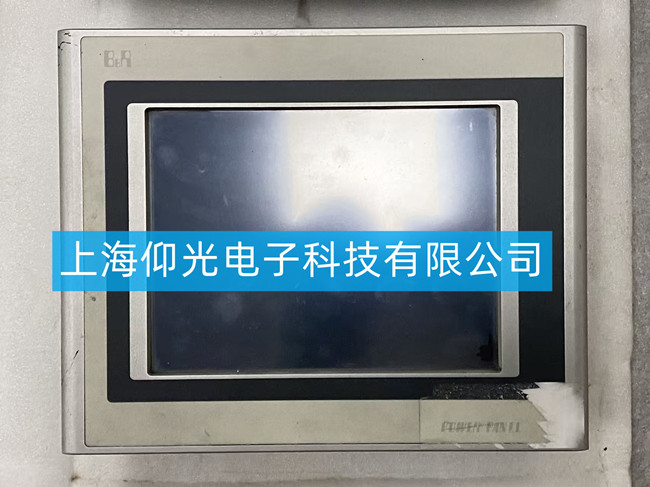

一、故障初步诊断

1. 外观与上电检查
   • 先检查设备外观：确认壳体是否破损、接口是否针脚弯曲 / 氧化、屏幕是否碎裂 / 漏液、按键是否脱落。
   • 上电后观察状态：电源指示灯是否亮起、屏幕是否有背光 / 显示、是否有报警代码或系统报错提示。
   • 若上电无反应：重点排查电源输入回路、内部电源模块、主板供电；若有背光无显示，优先检查屏幕驱动板、液晶屏、排线。
2. 常见故障分类
   • 无显示 / 黑屏：电源故障、背光板损坏、液晶屏损坏、主板供电异常。
   • 触摸失灵 / 偏移：触摸玻璃破裂、触摸控制芯片故障、触摸校准丢失。
   • 花屏 / 白屏 / 闪屏：液晶屏驱动板故障、排线松动、显存 / Flash 芯片损坏、系统程序丢失。
   • 通讯故障：网口 / 串口接口损坏、通讯芯片故障、IP / 协议配置错误。
   • 按键无反应：物理按键膜老化、按键板与主板连接松动。

二、拆解与检测步骤

1. 断电安全操作
   • 断开所有供电与通讯线缆，等待 5 分钟后再拆解，避免静电与余电损坏元器件。
   • 拆除外壳螺丝，依次分离前框、触摸屏、液晶屏、控制主板、电源模块。
2. 电源与供电检测
   • 用万用表测量电源输入端子，确认 24V 直流供电是否正常。
   • 检测内部电源模块：测试各路输出电压（+5V、+3.3V、+12V 等），若电压异常则电源模块故障。
   • 检查电源接口与保险丝：若保险丝熔断，排查后级是否存在短路，再更换同规格保险丝。
3. 显示与触摸部分检测
   • 液晶屏：检查背光板是否点亮，若不亮则更换背光板；若有背光无图像，检测液晶屏驱动板与排线。
   • 触摸屏：用万用表测量触摸玻璃引脚通断，若断裂则更换触摸玻璃；若触摸无响应，检测触摸控制芯片与接口电路。
   • 排线：重新插拔屏幕与主板的排线，清洁金手指，排除接触不良问题。
4. 主板与通讯检测
   • 主板：检查 CPU、Flash、RAM 芯片是否有烧痕、鼓包，测量核心供电是否稳定。
   • 通讯接口：测试网口 / 串口是否能正常通讯，若不通则更换接口芯片或修复线路。
   • 存储：若系统无法启动，检测 Flash 芯片是否损坏，尝试重新灌录系统程序。

三、维修与更换流程

1. 电源部分维修
   • 电源模块故障：直接更换同型号电源模块，或修复损坏的开关管、滤波电容、变压器。
   • 接口 / 保险丝故障：更换损坏的接口端子或保险丝，确保供电回路通畅。
2. 显示与触摸部分维修
   • 液晶屏 / 背光板损坏：更换同规格液晶屏或背光板，重新安装排线并固定。
   • 触摸玻璃 / 控制芯片损坏：更换触摸玻璃或触摸控制板，重新校准触摸坐标。
   • 排线问题：清洁金手指或更换新排线，确保信号传输稳定。
3. 主板与系统维修
   • 芯片级维修：更换损坏的 CPU、Flash、RAM 或通讯芯片，重焊虚焊引脚。
   • 系统恢复：重新灌录贝加莱系统固件，恢复出厂设置，重新配置 IP 与通讯参数。
   • 清洁保养：清理主板与接口灰尘，更换老化的散热硅胶，确保设备散热良好。

四、上电测试与调试

1. 空载测试
   • 仅接 24V 电源，上电后检查电源指示灯、屏幕背光与显示是否正常，触摸是否响应。
   • 进入系统界面，测试按键、菜单、系统设置等基础功能是否正常。
2. 通讯测试
   • 连接通讯线缆，配置 IP 地址与通讯协议，测试与 PLC / 上位机的通讯是否正常。
   • 模拟控制信号，测试画面切换、数据采集、按钮控制等功能是否正常。
3. 参数恢复
   • 若有备份，恢复原工程文件与参数配置；若无备份，重新编写或导入工程程序。
   • 校准触摸坐标，确保触摸定位准确。

五、安全注意事项

• 全程做好静电防护，使用防静电手环与工具，避免静电击穿芯片。
• 拆解与焊接时，避免高温损坏液晶屏与塑料外壳。
• 调试时逐步接入通讯，避免错误信号导致设备损坏。
