贝加莱触摸屏 5AP1130.156C.00 闪屏故障原因与维修方法

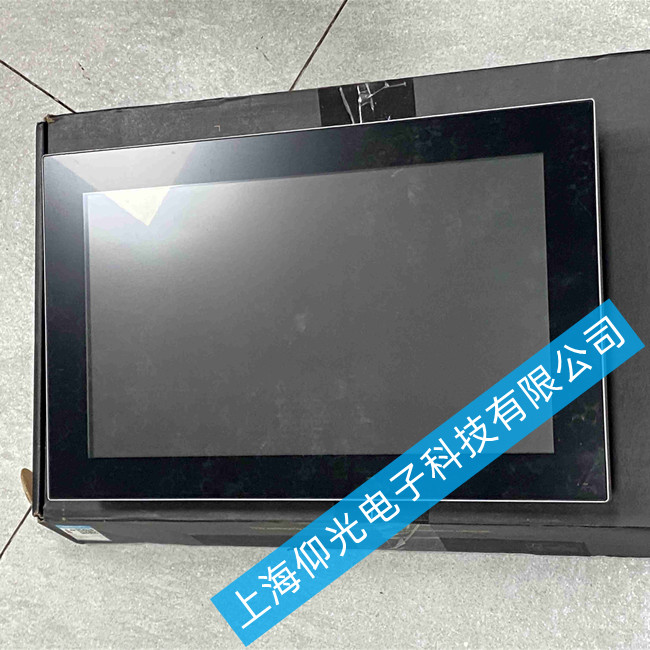

贝加莱（B&R）Automation Panel 5AP1130.156C.00 是工业现场常用的 15.6 英寸彩色触摸屏人机界面。当设备出现屏幕频繁闪烁、明暗交替或图像抖动时，通常由供电异常、信号干扰、连接线接触不良、背光/逆变器老化或固件问题引起。建议按"先外后内、先简后难"的顺序排查。
一、常见闪屏故障原因
外部 24VDC 供电电压波动大（超出 ±5%）、电源端子虚接氧化、内部电源板滤波电容老化鼓包
电磁干扰
屏体或线缆靠近变频器、大功率电机、接触器等强干扰源；屏蔽层未良好接地
线缆/接口
LVDS 显示排线或背光电缆松动、金手指氧化、屏线折损
背光系统
CCFL 背光管/高压逆变器老化（老款）或 LED 背光驱动电路异常，导致周期性变暗闪烁
固件/配置
Automation Studio 项目配置与面板固件版本不兼容、刷新率设置异常
液晶屏本体
液晶面板长期老化、内部驱动 IC 虚焊（较少见，通常伴随花屏/竖线）
二、分步排查与维修方法
⒈ 外部供电检查（最常见）
用万用表测量 Automation Panel 的 24VDC 输入端电压，正常应在 22.8～25.2V 范围内，波动过大需检查开关电源或加稳压/滤波端子。
断电后检查电源端子是否松动、氧化，重新紧固并清理触点。
如现场有多台同型号面板，可用替换法换一台正常使用的 24V 电源测试，确认是否为供电引起。
⒉ 排除电磁干扰
检查屏体与信号线是否并行敷设在大功率电缆旁，强电与弱电信号线应分开走线（间距 >20cm）。
确认屏蔽电缆屏蔽层单端良好接地（接地电阻 <0.5Ω）。
临时关闭附近变频器/电机测试，若闪烁消失则需加装磁环或金属屏蔽罩。
⒊ 拆机检查排线与背光电缆
 操作前务必完全断电并释放残余电荷！

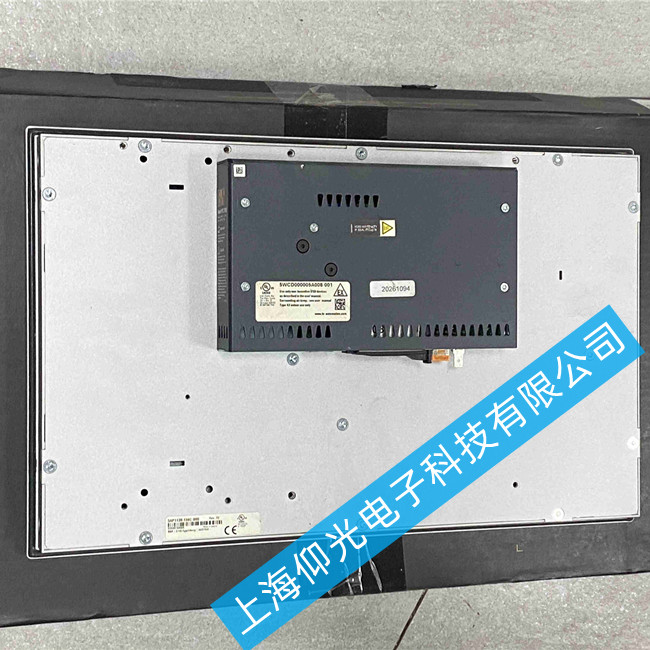

打开面板后盖，找到 LVDS 显示排线和背光供电电缆，拔出后观察金手指有无氧化、烧痕。
用无水乙醇清洁接口，重新插拔并确认锁扣扣紧。
若背光出现周期性明暗闪烁（暗室可见图像但背光忽明忽暗），多为背光逆变器或 LED 驱动板老化，需更换对应背光组件或整块显示模组。

检查显示配置中刷新率是否被误改，恢复默认推荐值（通常 60Hz）。

贝加莱触摸屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
