贝加莱工控机 5P91.457786.021-00 不能正常开机故障维修排查指南

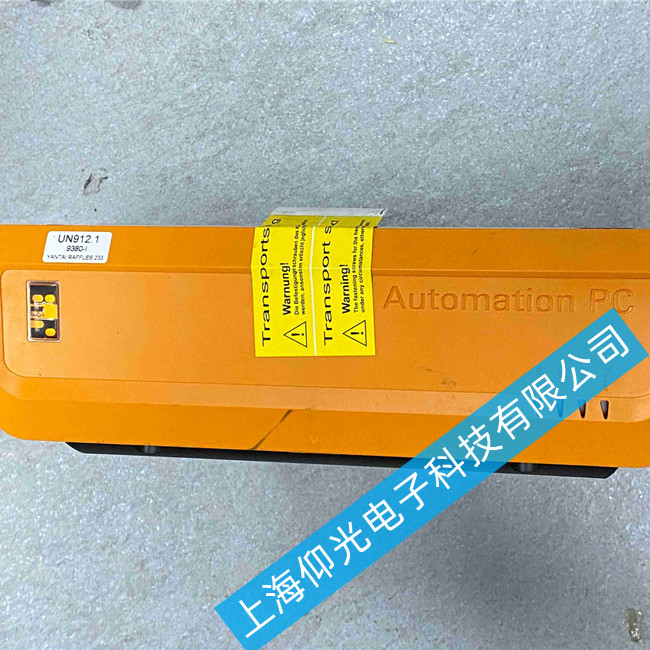

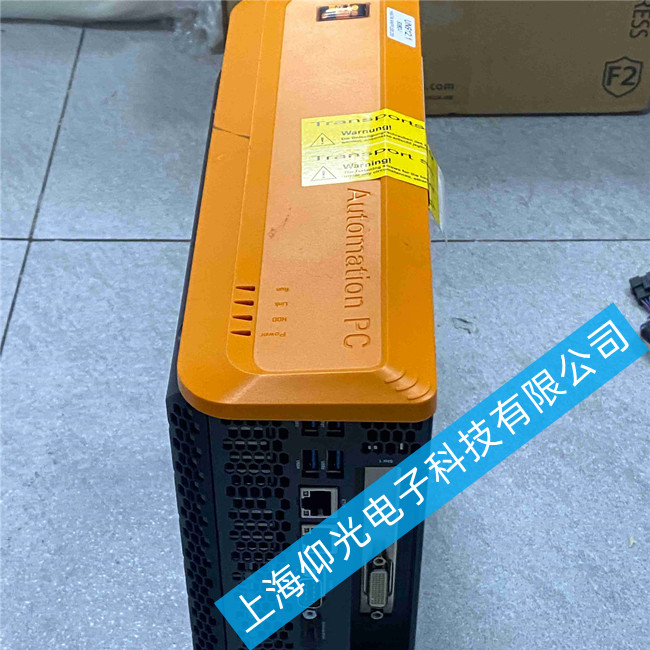

贝加莱（B&R）工控机/面板型号 5P91.457786.021-00 出现"按下开机键无反应、指示灯不亮、风扇不转、或通电后无法进入系统"等不开机现象时，约 70% 以上故障源于供电异常或硬件接触不良，可按以下步骤逐层排查。
一、外部供电与电源模块排查（最先检查）
绝大多数"完全无反应"类故障在此阶段即可定位。
检查外部供电
确认控制柜空开、熔断器未跳闸或熔断。贝加莱面板常用 24V DC 或 100–240V AC 输入，用万用表测量接口处电压是否在额定范围内（24V DC ±10% 或 AC 220V±10%）。
更换确认完好的电源线/供电端子，重新插紧，清除插头氧化层。
观察电源/状态指示灯
指示灯不亮：基本可判定外部供电未送入或内置电源模块损坏。
红灯常亮：通常表示电源模块过流/短路或主板硬件错误。
红灯闪烁 / 绿灯闪烁后灭：可能涉及固件/BISO异常或负载短路保护。
电源模块拆机检测（断电操作）
目视检查电源板有无电容鼓包、漏液、烧焦痕迹、贴片保险熔断。
用万用表测输出端（+5V、+12V 等），偏差应控制在 ±5% 以内；若输出电压为零或严重偏低，电源模块老化或损坏，建议更换同型号模块测试。
ATX 规格电源可尝试绿线(PS_ON)与黑线(地线)短接触发，判断风扇是否转动来验证电源自身好坏。
二、核心硬件接触不良排查（工业现场高发）
工控机长期受震动易导致内存、背板连接松动，是仅次于电源的常见原因。
释放静电与 CMOS 重置
拔掉所有供电，长按前面板开机键 15–20 秒释放残余电荷；拆下主板 CR2032 纽扣电池，等待 5 分钟再装回（电压低于 2.8V 直接换新），可清除 BIOS 设置错乱导致的锁死。
内存条处理
断电拔下内存条，用橡皮轻擦金手指去除氧化层，换插槽重新插紧。若有备用内存可交叉替换测试。开机若有报警蜂鸣多为内存问题。
最小系统法

暂时断开硬盘、扩展卡、外设，仅保留主板+CPU+单根内存+电源，短接 PWR_SW 针脚开机。若能启动则逐一恢复外设定位故障部件。
