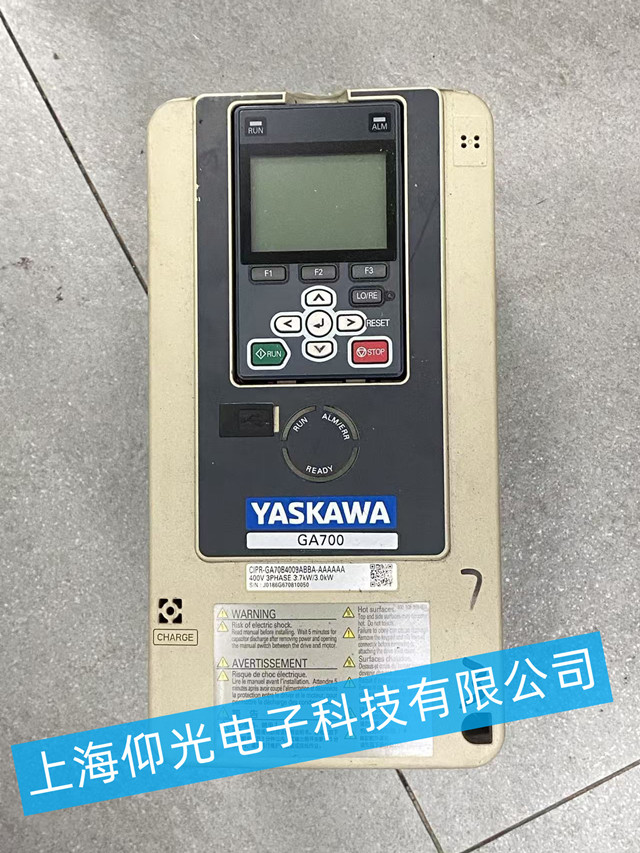

安川 GA700 变频器维修方案

一、故障初步诊断

1. 外观与上电检查
   • 先检查设备外观：确认壳体是否破损、端子是否氧化烧蚀、风扇是否积灰卡死、电容是否鼓包漏液。
   • 上电后观察面板状态：RUN/ALM 指示灯状态、READY 灯是否点亮、是否有报警代码（如 OC、OV、UV、LF 等）显示。
   • 若上电无显示：重点排查开关电源、控制板供电回路、面板接口；若有报警代码，直接对应故障类型排查。
2. 常见故障分类
   • 无显示 / 黑屏：开关电源故障、驱动板供电异常、面板通讯故障。
   • 报过流 (OC)：IGBT 模块损坏、电机短路、电流检测电路故障。
   • 报过压 (OV)：制动单元 / 电阻故障、输入电压过高、减速时间过短。
   • 报欠压 (UV)：输入缺相、整流模块故障、直流母线电容老化。
   • 报通讯故障：面板与主板通讯线松动、控制板芯片损坏。
   • 按键无反应 / 触摸失灵：面板按键膜老化、控制板接口故障。

二、拆解与检测步骤

1. 断电安全操作
   • 断开输入 / 输出电源，等待至少 10 分钟，确认直流母线电压降至安全值（<36V）后再拆解。
   • 拆除面板、上盖，依次分离控制板、驱动板、功率模块。
2. 功率部分检测
   • 用万用表二极管档测量IGBT 模块：测试各相上下桥臂通断，若短路则模块损坏。
   • 检测整流桥：输入三相之间是否导通，输出直流正负极是否正常。
   • 检查直流母线电容：测量容量与 ESR 值，若容量衰减超过 20% 或鼓包，需全部更换。
3. 控制与驱动部分检测
   • 控制板：检查电源芯片、CPU、通讯接口是否有烧痕，测试 + 24V、+5V 供电是否正常。
   • 驱动板：测量 IGBT 驱动信号输出，排查光耦、驱动电阻是否损坏。
   • 面板：测试按键矩阵与显示屏供电，若按键失灵可更换按键膜或整个面板。

三、维修与更换流程

1. 功率模块维修
   • 若 IGBT 模块损坏：更换同型号模块，同步检查驱动电路，避免新模块再次击穿。
   • 若电容老化：整组更换同规格电解电容，确保母线电压稳定。
   • 若整流桥故障：更换整流模块或修复整流回路。
2. 控制 / 驱动电路维修
   • 开关电源故障：更换损坏的开关管、变压器、滤波电容，恢复各路输出电压。
   • 驱动电路故障：更换光耦、驱动电阻、稳压管，确保驱动信号正常。
   • 通讯 / 面板故障：重新插拔排线，若仍异常则更换控制板或操作面板。
3. 清洁与保养
   • 清理散热风扇、散热片积灰，确保通风良好。
   • 紧固所有接线端子，避免虚接导致发热或故障。
   • 更换老化的硅胶导热垫，保证模块与散热片接触良好。

四、上电测试与调试

1. 空载测试
   • 不接电机，上电后检查面板显示是否正常，各路电压是否稳定。
   • 运行变频器至 50Hz，观察输出电压、电流是否平衡，无报警。
2. 带载测试
   • 连接电机，逐步升速，测试加减速、正反转功能。
   • 监测运行电流、温度，确认无过流、过热、过压等报警。
3. 参数恢复
   • 备份原参数后，恢复出厂设置，再重新配置电机参数、加减速时间、保护阈值等。
   • 若有通讯需求，配置通讯地址、波特率等参数，测试与上位机通讯。
