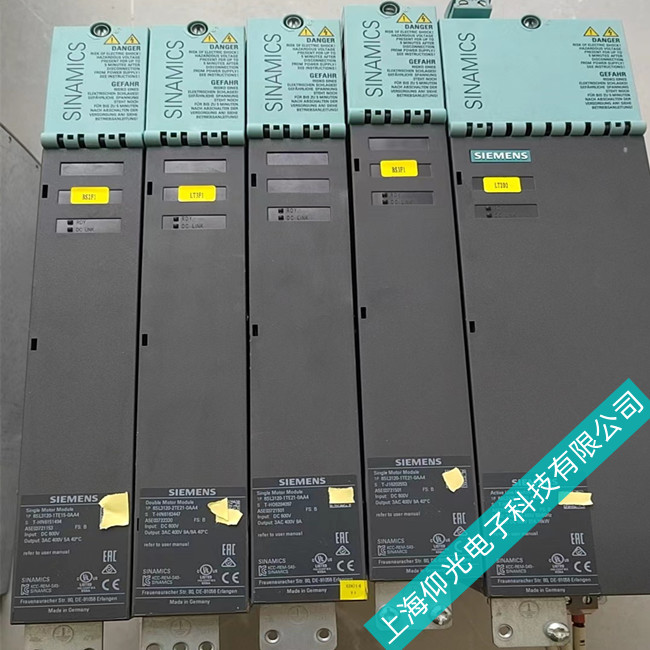

西门子伺服驱动器常见F08501故障维修
故障排查与解决步骤
1. 检查控制器状态（软件层面）
这是最简单也最容易被忽略的一步。
检查PLC状态：确保作为PROFINET控制器的PLC处于 RUN 运行模式，而非STOP（停机）状态。
检查通讯设置：在PLC的硬件组态中，检查PROFINET网络的数据刷新时间（更新时间） 是否设置得过短。如果网络站点较多，可以尝试适当延长这个时间。
2. 检查硬件与物理连接
检查通讯电缆：
确认网线连接牢固，没有松动或断线。
请使用西门子专用的PROFINET电缆，普通网线的抗干扰能力无法保证。
检查电缆总长度是否超过100米，这是PROFINET电缆的最大允许长度。
检查端口：检查驱动器本身的PROFINET端口是否物理损坏。如果有条件，可以通过交叉测试（例如，更换到其他控制单元）来判断。
检查IP地址和设备名称：确保驱动器的IP地址和PROFINET设备名称在项目内唯一且配置正确。IP地址或名称冲突是导致通讯异常的常见原因。
3. 排查电磁干扰（EMC）
如果前两步都正常，干扰的可能性就很大。
检查电缆布线：
物理隔离：PROFINET通讯电缆必须与动力电缆（如电机线）分开布线。平行走线时，间距最好大于20厘米。
避免同槽：不要将通讯电缆与动力电缆放在同一个桥架或线槽内。
检查接地系统：
确保控制器和驱动器都正确、可靠地接地。
检查PROFINET电缆的屏蔽层是否接地。屏蔽层必须被正确压接到RJ45连接器的金属屏蔽夹中，才能发挥作用。
