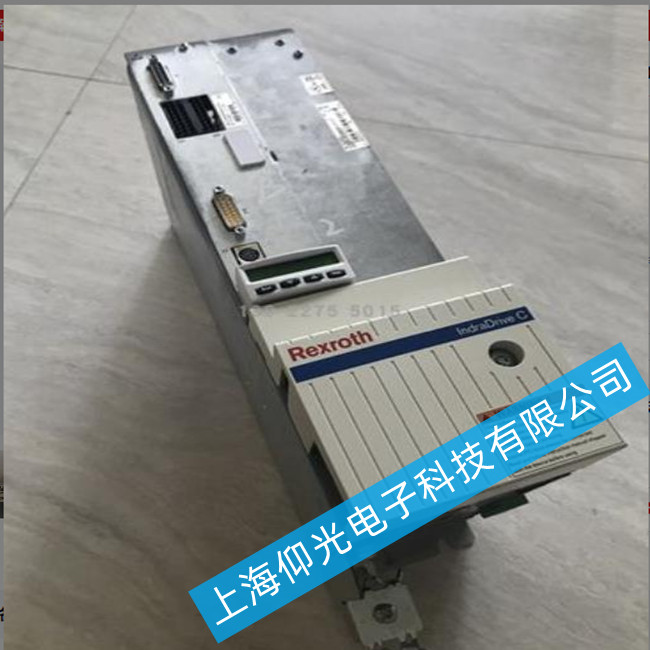

Rexroth IndraDrive C 伺服驱动器故障维修方案

一、维修前安全准备

1. 断电与放电
   • 切断主电源，等待至少 15 分钟，用万用表测量直流母线电压，确认＜36V 后再操作，防止电容残余电压触电。
   • 悬挂 “维修中” 警示牌，避免他人误上电。
2. 防护与记录
   • 佩戴绝缘手套、防静电手环，使用绝缘工具，防止静电损坏控制板。
   • 拍照记录接口接线、模块型号、参数面板显示，便于后续恢复。
3. 工具与备件
   • 检测工具：万用表、示波器、绝缘电阻表、电烙铁、热风枪。
   • 备件：同规格 IGBT 模块、电解电容、驱动板、控制板、风扇、保险丝等。
   • 软件：IndraWorks 调试软件，用于读取故障代码与参数备份。

二、故障诊断流程

1. 外观与初步检查

• 观察设备是否有烧糊痕迹、电容鼓包 / 漏液、PCB 发黑、接口针脚弯曲 / 氧化、风扇损坏等。
• 记录操作面板显示的故障代码（如F201 过流、F202 过压、F203 欠压、F204 过热、F207 通讯故障等）。
• 检查电机电缆、编码器电缆是否破损、短路或接地。

2. 电气性能检测

• 电源检测：测量三相输入电压是否平衡，直流母线电压是否正常（380V 输入时约 540V DC）。
• 功率模块检测：用二极管档测量 IGBT 模块各引脚阻值，判断是否击穿或短路。
• 控制电路检测：检查控制板供电、编码器接口、通讯接口是否正常，有无虚焊或芯片烧毁。
• 编码器检测：测量编码器供电与信号输出，排查编码器断线或损坏。

3. 软件诊断

• 连接 IndraWorks 软件，读取故障历史记录、运行数据，分析故障发生时的电流、温度、位置反馈。
• 执行驱动器自检程序，验证驱动信号、编码器反馈、通讯链路是否正常。

三、常见故障维修方法

1. 过流故障（F201 / F208）

• 常见原因：电机短路、电缆破损、IGBT 模块损坏、负载突变、编码器反馈异常。
• 维修步骤：
  1. 断开电机电缆，空载运行驱动器，若故障仍存在则为内部问题。
  2. 检测 IGBT 模块，若击穿则更换同型号模块。
  3. 检查驱动板输出波形，修复或更换驱动电路。
  4. 排查编码器接线与信号，校准编码器零点。
  5. 优化加减速时间，避免负载冲击。

2. 过压故障（F202）

• 常见原因：制动电阻损坏、减速时间过短、电网电压波动、直流母线吸收电路故障。
• 维修步骤：
  1. 检查制动电阻是否开路或短路，更换匹配功率的电阻。
  2. 延长减速时间，或增加制动单元功率。
  3. 检测直流母线电压，若持续偏高则检查整流模块及吸收电路。

3. 欠压故障（F203）

• 常见原因：电网电压过低、输入缺相、整流模块故障、直流母线电容老化。
• 维修步骤：
  1. 测量输入电压，确认是否在额定范围（±15%）内。
  2. 检查输入熔断器、接触器是否正常，排除缺相问题。
  3. 更换老化的直流母线电容，修复或更换整流模块。

4. 过热故障（F204）

• 常见原因：风扇损坏、散热片积尘、环境温度过高、温度传感器故障。
• 维修步骤：
  1. 清洁散热片和风扇，更换损坏或异响的风扇。
  2. 改善设备通风环境，确保进 / 出风口无遮挡。
  3. 检测温度传感器阻值，若异常则更换。

5. 通讯 / 编码器故障（F207 / F210）

• 常见原因：通讯线缆破损、接口松动、编码器损坏、控制板故障。
• 维修步骤：
  1. 重新插拔通讯 / 编码器接口，检查针脚是否氧化或弯曲。
  2. 更换屏蔽良好的编码器 / 通讯线缆，避免干扰。
  3. 测试编码器输出信号，若异常则更换编码器。
  4. 若控制板硬件损坏，直接更换同型号控制板。

6. 无显示 / 上电无反应

• 常见原因：电源模块故障、控制板损坏、保险丝熔断。
• 维修步骤：
  1. 检查输入保险丝是否熔断，更换同规格保险丝。
  2. 测量电源模块输出电压，若异常则修复或更换电源板。
  3. 重新插拔控制板，若仍无显示则更换控制板。

四、维修后测试与验收

1. 静态测试
   • 重新接线后，测量输入 / 输出、直流母线电压是否正常。
   • 空载上电，检查风扇、指示灯、操作面板显示是否正常。
2. 动态测试
   • 连接电机与编码器，空载运行，逐步提升转速，观察电流、位置反馈是否平稳。
   • 带载运行，模拟实际工况，验证故障是否消除，各项参数是否达标。
3. 参数恢复
   • 导入备份参数，或重新设置电机参数、控制逻辑，确保与原设备一致。
4. 安全验收
   • 检查接地、绝缘性能，确认无漏电、短路风险。
   • 试运行≥1 小时，记录运行数据，确认设备稳定可靠。

五、日常维护与预防

• 定期清洁：每 3–6 个月清洁散热片、风扇，清除积尘，避免过热。
• 电容检测：每 2–3 年检测电解电容容量，及时更换老化电容，防止鼓包漏液。
• 风扇更换：风扇寿命约 3–5 年，出现异响或转速不稳时立即更换。
• 参数备份：定期备份驱动器参数，便于故障后快速恢复。
• 环境优化：保持设备运行环境干燥、通风，避免高温、潮湿、粉尘。
