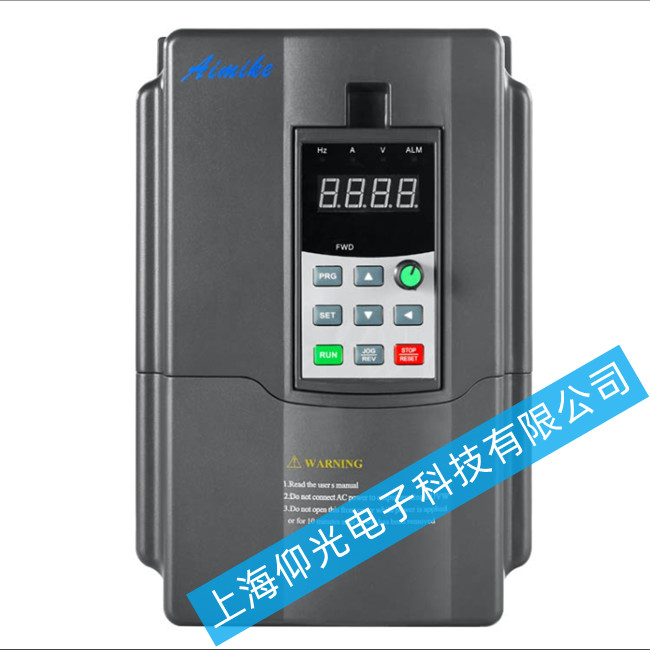

Aimike（艾米克）变频器维修方案

一、维修前安全准备

1. 断电与放电
   • 切断设备主电源，等待至少 10 分钟，确保直流母线电容放电完成（用万用表测量母线电压＜36V）。
   • 悬挂 “设备维修中” 警示牌，防止误上电。
2. 防护与记录
   • 佩戴绝缘手套、护目镜，使用绝缘螺丝刀、万用表等工具。
   • 拍照记录原接线方式、参数设置和控制面板状态，避免恢复时出错。
3. 工具准备
   • 检测工具：万用表、示波器、绝缘电阻表、电烙铁、热风枪。
   • 备件：同规格 IGBT 模块、电解电容、风扇、保险丝、驱动板等。
   • 软件：若型号支持，准备对应调试软件用于参数读取与故障诊断。

二、故障诊断流程

1. 外观与初步检查

• 观察设备是否有烧糊气味、PCB 发黑、电容鼓包 / 漏液、风扇损坏、接线端子氧化松动等现象。
• 记录控制面板显示的故障代码（如OC 过流、OV 过压、UV 欠压、OH 过热、E01/E02 通讯故障等）。
• 检查输入 / 输出电缆是否破损、短路，电机是否存在接地或绕组故障。

2. 电气性能检测

• 输入 / 输出检测：用万用表测量三相输入电压是否平衡，输出端是否存在短路。
• 直流母线检测：测量母线电压是否正常（380V 输入时约 540V DC），判断整流模块是否损坏。
• 功率模块检测：用二极管档测量 IGBT 模块各引脚阻值，判断是否击穿或短路。
• 控制电路检测：检查控制板供电、接口电路、芯片是否虚焊或烧毁。

3. 软件与参数诊断

• 若型号支持，连接调试软件读取故障历史，分析故障发生时的电流、电压、温度数据。
• 执行参数自检，确认电机参数、加减速时间、保护阈值等设置是否合理。

三、常见故障维修方法

1. 过流故障（OC / E01）

• 常见原因：电机短路、电缆破损、IGBT 模块损坏、加速时间过短、负载突变。
• 维修步骤：
  1. 断开电机电缆，空载运行变频器，若故障仍存在则为内部问题。
  2. 检测 IGBT 模块，若击穿则更换同型号模块。
  3. 检查驱动板输出波形，修复或更换驱动电路。
  4. 延长加速时间，调整限流参数，避免负载冲击。

2. 过压故障（OV / E02）

• 常见原因：制动电阻损坏、减速时间过短、电网电压波动、直流母线吸收电路故障。
• 维修步骤：
  1. 检查制动电阻是否开路或短路，更换匹配功率的电阻。
  2. 延长减速时间，或增加制动单元功率。
  3. 检测直流母线电压，若持续偏高则检查整流模块及吸收电路。

3. 欠压故障（UV / E03）

• 常见原因：电网电压过低、输入缺相、整流模块故障、直流母线电容老化。
• 维修步骤：
  1. 测量输入电压，确认是否在额定范围（±15%）内。
  2. 检查输入熔断器、接触器是否正常，排除缺相问题。
  3. 更换老化的直流母线电容，修复或更换整流模块。

4. 过热故障（OH / E04）

• 常见原因：风扇损坏、散热片积尘、环境温度过高、温度传感器故障。
• 维修步骤：
  1. 清洁散热片和风扇，更换损坏或异响的风扇。
  2. 改善设备通风环境，确保进 / 出风口无遮挡。
  3. 检测温度传感器阻值，若异常则更换。

5. 无显示 / 通讯故障

• 常见原因：控制板损坏、电源模块故障、接口松动、参数丢失。
• 维修步骤：
  1. 重新插拔控制板与主板的连接线，确保接触良好。
  2. 检查开关电源输出电压是否正常，修复或更换电源模块。
  3. 恢复出厂参数，或重新导入备份参数配置。
  4. 若控制板硬件损坏，直接更换同型号控制板。

四、维修后测试与验收

1. 静态测试
   • 重新接线后，测量输入 / 输出、直流母线电压是否正常。
   • 空载上电，检查风扇、指示灯、控制面板显示是否正常。
2. 动态测试
   • 连接电机，空载运行，逐步提升频率，观察电流、转速是否平稳。
   • 带载运行，模拟实际工况，验证故障是否消除，各项参数是否达标。
3. 参数恢复
   • 导入备份参数，或重新设置电机参数、控制逻辑，确保与原设备一致。
4. 安全验收
   • 检查接地、绝缘性能，确认无漏电、短路风险。
   • 试运行≥1 小时，记录运行数据，确认设备稳定可靠。

五、日常维护与预防

• 定期清洁：每 3–6 个月清洁散热片、风扇，清除积尘，避免过热。
• 电容检测：每 2–3 年检测电解电容容量，及时更换老化电容，防止鼓包漏液。
• 风扇更换：风扇寿命约 3–5 年，出现异响或转速不稳时立即更换。
• 参数备份：定期备份变频器参数，便于故障后快速恢复。
• 环境优化：保持设备运行环境干燥、通风，避免高温、潮湿、粉尘。
