一、故障点定位

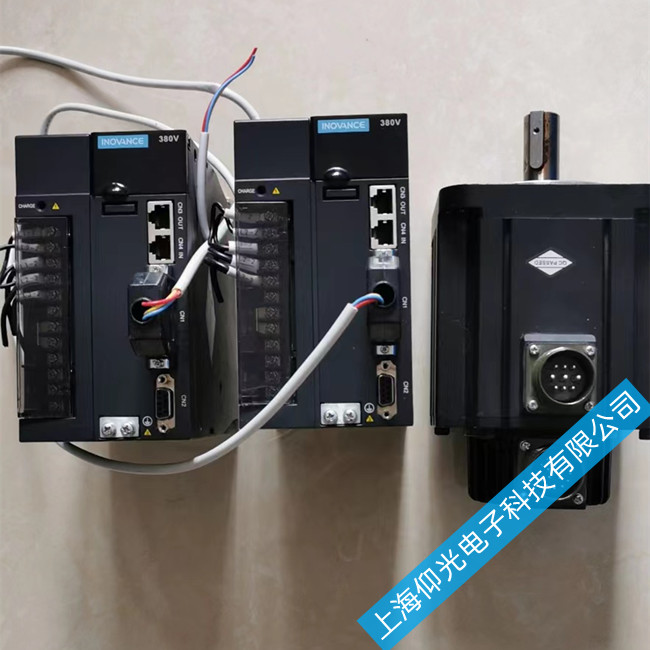

汇川 SV630/SV660/SV680 系列伺服E136.1 报警，官方定义为编码器 ROM 电机参数读取异常。伺服上电初始化阶段读取编码器内置存储的电机极数、分辨率等基础数据失败，立刻锁止驱动输出。故障集中锁定编码器线缆接头、编码器本体存储芯片、驱动器 CN2 编码接口、电机匹配参数、电磁干扰五大区域。新机上电即报警，多为配线错误、电机型号不匹配；设备运行中间歇报错，多为线缆虚接、振动断线；高温车间频繁告警，多为编码器内部 ROM 芯片老化、供电不稳。该故障无法完成伺服初始化，电机完全无法运转，直接中断生产流程。
二、故障原因分析
编码器线缆与接头接触不良是最高发诱因。拖链内部线缆长期往复弯折，5V 供电、差分通信芯线断裂；CN2 航空插头针脚氧化、退针、歪斜，接触电阻过大造成数据传输中断；使用非配套普通线缆，线序错位、屏蔽失效，驱动器无法读取 ROM 数据；布线时编码器线与动力线同槽，电磁干扰扭曲通信波形，读取校验失败。
编码器本体硬件损坏为核心内因。电机后端编码器内置 ROM 存储芯片受油污、高温侵蚀，存储数据丢失；编码器内部电路板虚焊、稳压元件老化，5V 供电压降超标；绝对值编码器长期震动导致码盘、存储芯片脱焊，上电读取无反馈数据。
驱动器与电机参数、型号错配。更换电机后未修改 H00-00 电机代码，驱动器识别型号与编码器不兼容；随意修改编码器协议参数，破坏 ROM 读取通信逻辑；设备改造混用不同制式增量 / 绝对值电机，硬件协议不互通。
供电与环境干扰加剧故障。编码器 5V 供电回路电压波动、纹波过大，芯片工作不稳定；机柜接地不良形成地环路，产生电位差干扰通信；周边变频器、焊机启停释放高频辐射，持续干扰编码信号传输。
三、汇川控制器维修处理角度
检修遵循先查线路接头、再核对参数、检测编码器、优化抗干扰、检修驱动接口由外至内流程。
第一步，断电全面检修编码器线路。断电放电后拔下两端插头，万用表逐芯测量线缆通断，断线直接更换原厂双屏蔽编码器线；清理插头氧化污渍，修复弯曲针脚；线缆单独穿管布线，远离动力线，屏蔽层单端接机柜地，长线控制在 50 米以内，避免压降衰减。
第二步，核对电机匹配参数。连接汇川调试软件，恢复驱动器出厂参数；准确设置 H00-00 电机型号代码，与电机铭牌完全匹配；禁止随意修改编码器通信相关参数，修改参数后断电重启驱动器生效。
第三步，检测伺服电机编码器。拆开电机后端保护盖，清洁码盘油污；测量编码器供电电压稳定在 4.9–5.25V；采用交叉替换测试，更换完好电机后故障消失，判定原编码器 ROM 芯片损坏，维修或更换电机总成。
第四步，优化接地与抗干扰措施。统一机柜、驱动器、电机接地端子，接地电阻低于 4Ω；编码器线缆两端加装磁环，电源输入端增设 EMC 滤波器；强弱电线路分区走线，保持 20 厘米以上安全间距。
第五步，检修驱动器编码接口硬件。观察 CN2 接口有无烧蚀、针脚变形，测量内部通信光耦、滤波电容；替换完好驱动器交叉测试，故障保留则判定驱动接口电路损坏，检修控制板或更换驱动器。
维修完成后，空载连续运行 30 分钟，多次断电重启测试无 E136.1 报警，伺服初始化正常、定位精准，方可投入生产。
结语
汇川控制器E136.1 报警本质是驱动器无法正常读取编码器 ROM 内置电机参数，核心诱因包含线缆破损虚接、编码器存储芯片损坏、电机参数错配、电磁干扰超标、驱动接口硬件故障。维修优先排查外部线路消除简易故障，再校准匹配参数、检测编码器本体，同步完善布线接地防护。日常定期检查拖链线缆、插头状态，每季度核对电机参数，可大幅降低此类初始化故障发生率，保障伺服系统稳定运行。
