一、台达驱动器维修故障点定位

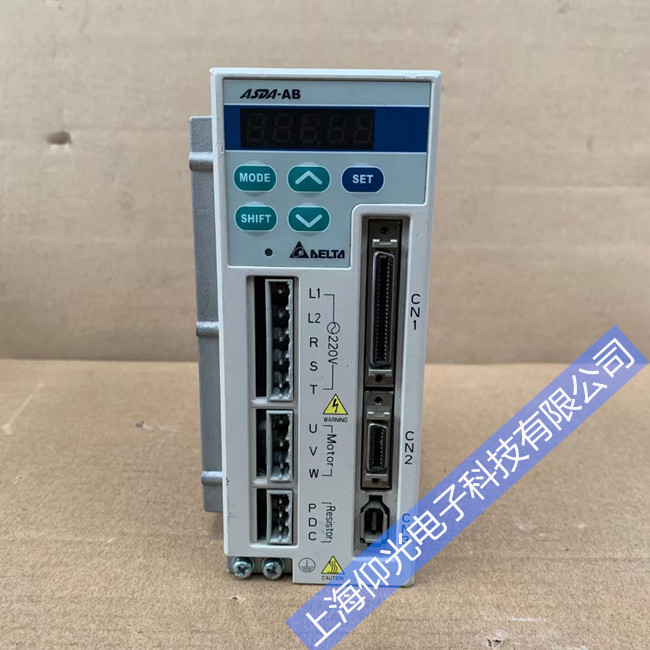

台达 ASDA-B2/B3 系列伺服驱动器RL2E（RLE02），官方定义为主回路直流母线过电压报警。伺服制动时电机回馈再生能量，母线电压超出安全阈值即刻触发停机保护。故障锁定再生电阻回路、输入电源、制动参数、负载惯量、驱动硬件五大核心区域。减速停机瞬间报警，多为制动电阻缺失或功率不足；高频往复设备间歇报错，多为回馈能量持续堆积；空载低速无故告警，多为电网电压偏高；上电即报且无法复位，多为内部再生晶体管损坏。该故障若长期忽视，极易击穿母线电容，造成驱动器整体报废。
二、故障原因分析
再生电阻配置缺陷是最高发诱因。设备未加装外置再生电阻，仅依靠内置小功率电阻无法消耗大量回馈电能；再生电阻阻值、功率选型不匹配，阻值偏大导致泄放电流不足；电阻接线端子长期振动松动、氧化虚接，制动回路时通时断；电阻老化烧断，再生能量无释放通道，母线电压快速飙升。
电源电压异常加剧母线升压。车间电网电压长期高于 240V 单相额定标准，空载母线基准电压偏高；多台伺服共用电柜，其他设备回馈能量相互串扰叠加；电网存在谐波、电压尖峰，制动瞬间母线电压瞬间超标。
运行工况与参数设置过激。设备短行程高频启停、正反转，持续产生再生电能；负载惯量远超电机适配范围，减速动能转化能量剧增；减速时间参数设置过短，瞬时回馈能量峰值超限；再生动作阈值参数 P1.053 设置偏低，轻微升压就触发保护。
驱动器内部硬件隐性损坏。内部再生开关晶体管击穿、开路，制动回路失效；直流母线电容老化、容量衰减，储能缓冲能力下降；电压采样检测电路元件漂移，出现误报过压；散热风道堵塞，高温加剧电子元件性能衰减。
三、台达驱动器维修处理角度
检修遵循先查电阻接线、再测电源、优化参数、校验负载、最后检修硬件由外至内流程。
第一步，断电放电检修再生回路。断电等待电容充分放电，检查 PB、P + 端子接线紧固无氧化；测量再生电阻阻值，与参数 P1.052 标准值核对，老化烧毁直接更换大功率匹配电阻；高频制动工况加装外置再生电阻，清理端子氧化层并涂抹导电膏。
第二步，检测并稳定输入电源。使用万用表测量进线电压，电压超上限则加装稳压电源、进线电抗器；伺服动力电源独立布线，不与变频器、大功率设备共用空开；电源输入端加装滤波器，消除谐波尖峰干扰。
第三步，校准伺服制动运行参数。备份参数后恢复出厂设置，精准填写 P1.052 实际再生电阻阻值；适度调高 P1.053 母线动作阈值，避免轻微电压波动误报警；延长加减速时间，降低制动瞬间能量冲击；开启电流滤波功能平滑回馈波形。
第四步，优化机械运行工况。调整设备程序，减少无意义高频启停与急停；减轻负载惯量，校正丝杠、导轨消除机械卡滞；降低设备最高运行速度，减缓制动能量输出。
第五步，检测驱动器内部硬件。观察母线电容无鼓包、漏液，容量衰减及时更换；测量再生晶体管导通特性，损坏则维修驱动板；清理散热风扇与风道，保证整机散热；替换同型号正常驱动器交叉测试，定位硬件故障后送修更换板卡。
维修完成后，空载连续运行 30 分钟，带载往复启停 1 小时，全程无 RL2E 报警、母线电压平稳，即可投入生产。
结语
台达驱动器RL2E 报警本质是制动再生能量无法及时泄放，造成直流母线电压超限。核心诱因集中在再生电阻故障、电网电压偏高、参数设置过激、负载惯量过大、驱动硬件老化。维修优先排查外部制动回路与供电系统，通过参数优化降低回馈负荷，同步做好设备散热与定期巡检，从根源规避母线过压故障，延长伺服驱动器使用寿命。
