一、故障点定位

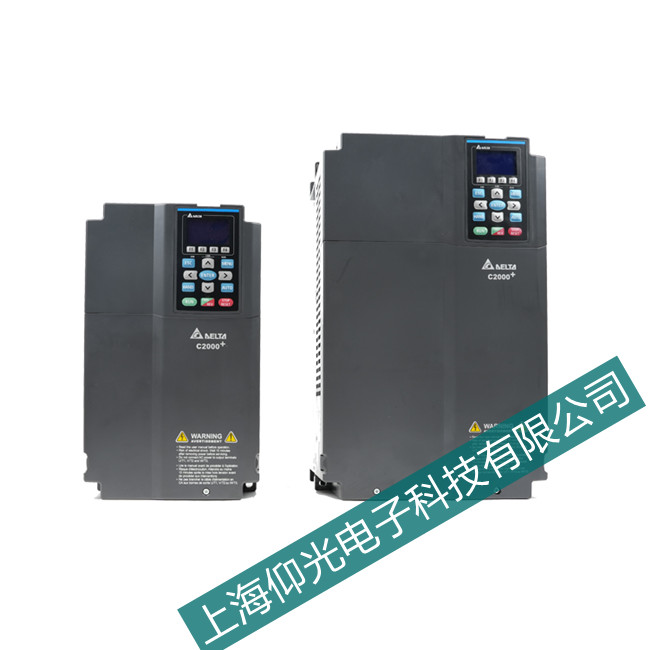

台达变频器OC报警，为输出瞬时过流保护，是设备最常见的硬性故障。变频器检测到输出电流瞬间超出额定阈值，即刻停机锁机，规避功率模块烧毁风险。故障核心锁定输出线路、电机本体、机械负载、参数设置、驱动硬件五大区域。上电即报，多为线路短路或模块击穿；加速时报，多为参数过激、负载冲击；运行间歇报警，多为机械卡滞、线路虚接；反复复位无效，多为内部检测电路损坏。该故障响应速度快，若不及时根治，极易造成变频器不可逆损坏。
二、台达变频器OC故障原因分析
线路短路与接触不良是首要诱因。变频器U/V/W输出线缆绝缘老化、破损，引发相间或对地短路；接线端子松动、氧化虚接，运行中产生电弧，造成瞬时电流飙升；线缆拖拽磨损、线芯外露，触发突发过流保护。
电机与机械负载异常频发高发。电机绕组匝间短路、绝缘受潮击穿，运行电流急剧超标；电机轴承卡死、转子堵转，负载阻力骤增；生产设备卡顿、异物卡滞，或长期超重负载运行，超出变频器输出承载范围。
参数设置不合理极易误触发。加减速时间设置过短，启停瞬间电流冲击超限；转矩提升参数过高，低速运行时电流过载；变频器与电机功率不匹配，参数适配失衡，导致电流失控。
硬件故障为深层隐患。变频器IGBT功率模块击穿、老化导通异常；电流检测互感器、采样电路漂移失效，出现误报过流；驱动板元件虚焊、损坏，导致输出电流紊乱。
三、维修处理角度
维修遵循先外后内、先简后繁、先空载后带载原则，分步排查根治。首先断电验电，全面检查输出动力线缆，测量相间、对地绝缘电阻，更换破损线缆，紧固氧化松动端子，杜绝短路隐患。其次脱离负载空载试机，排查故障源，手动盘动设备，清理机械异物、卡顿故障，检修电机轴承与绕组，绝缘不良及时维修或更换电机。
随后优化运行参数，适当延长加减速时间，调低转矩提升参数，匹配电机额定功率，消除瞬时电流冲击。最后检测变频器硬件，用万用表测量IGBT模块导通状态，排查采样电路、驱动板元件，更换击穿、老化配件，修复虚焊故障。维修后空载试运行30分钟，再带载运行1小时，无OC报警、电流平稳即可投入使用。
结语
台达变频器OC报警本质是瞬时电流超限保护，核心诱因集中在线路故障、负载异常、参数失配与硬件老化。精准排查外部线路与机械工况，优化参数、检修硬件，同时做好日常线缆巡检与参数校准，可彻底杜绝故障复发，保障设备稳定运行。
