AB伺服驱动器维修2097-V34PR5显示报警10故障维修方法

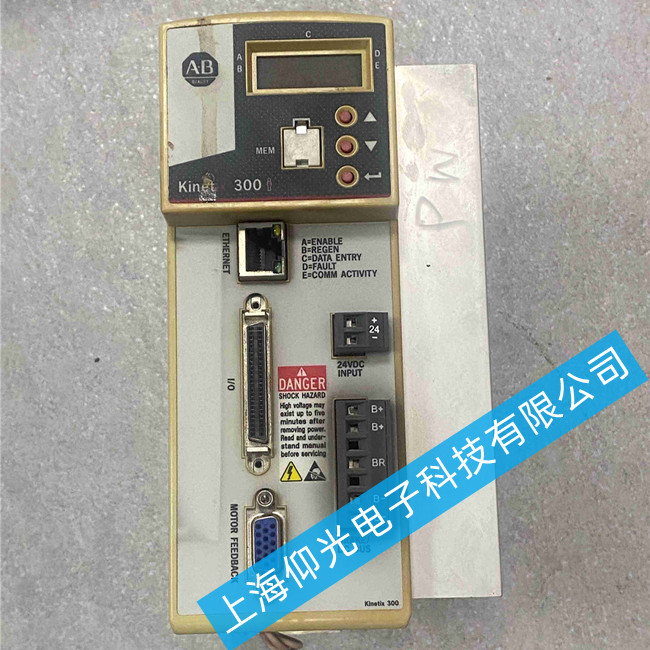

AB 2097-V34PR5（Kinetix 350系列伺服驱动器）显示报警，可按以下方案排查维修：‌
一、先读取具体报警代码
该驱动器报警会直接显示代码，不同代码对应故障方向不同，以下是常见报警的处理方案：
过流报警（代码10）‌
最常见原因是电机动力线短路接地或IGBT模块击穿：
排查：断开输出，测量电机绝缘，若绝缘正常说明驱动器本身IGBT损坏，更换IGBT修复驱动电路即可。
过压/欠压报警（代码08/09）‌
多为母线电容老化或进线电压异常：
排查：检查进线电压在额定范围后，若仍报警，更换容量下降的直流母线电容即可修复，该故障多在使用5-8年后出现。
过热报警（代码12）‌
主要原因：环境温度超50℃或散热片积灰堵塞风道。
解决：清理散热片灰尘，降低驱动器环境温度即可排除。
编码故障（代码22/23）‌
排查编码器接线和零位，接线无异常则说明驱动器编码器接口电路损坏，维修接口电路更换损坏元件即可。
二、常见硬件薄弱点维修
已知该驱动器有三个常见硬件故障点：
IGBT模块门极驱动电路损坏：多由电机电缆配置不当、缺少进线电抗器导致，修复时需更换IGBT，并修正外围配置。
直流母线电容老化：使用5-8年后会出现容量衰减，提前更换可避免故障突发。
热应力导致元件失效：长期超温运行会加速老化，日常需注意散热。
三、更换备件提示

若需更换驱动器作为备件，务必核对固件版本与原有Logix项目一致，避免运动配置不匹配报错。
